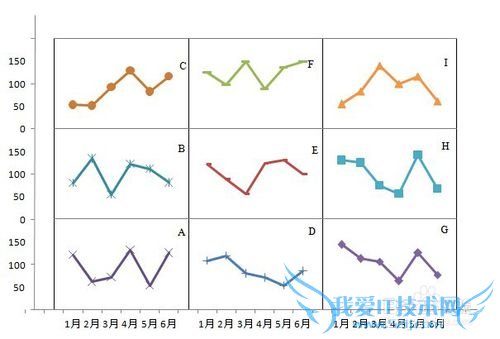

九宫拆线图,即为九个图分别放在九个小格中,使各图分开显示,无重叠,更直观。本文教大家用excel制作九宫拆线图,步骤虽然简单,但需要耐心。九宫拆线图效果如下。

前期准备工作(包括相关工具或所使用的原料等)
excel 2007详细的操作方法或具体步骤

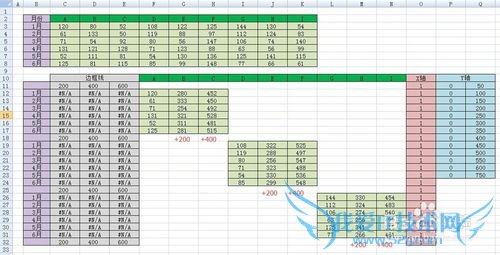

原始数据见下图上半部分。
设置辅助数据:
(1)B\E\H组数据分别加200,C\F\I组数据分别加400;ABC为一组,DEF为一组,GHI为一组,按下图分布位置放置。
(2)边框线数据为200、400、600,如图,其它空格直接填上“#N/A”。
(3)X轴数据和Y轴数据分别用于修改X、Y轴刻度值。

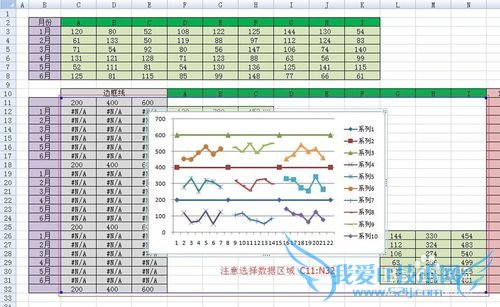

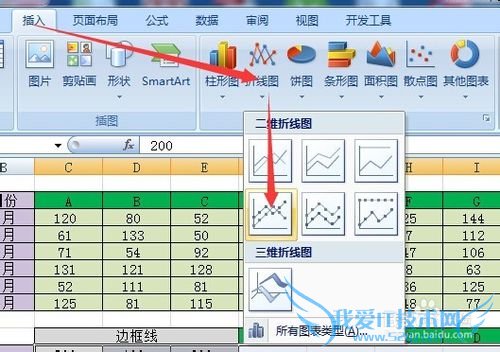

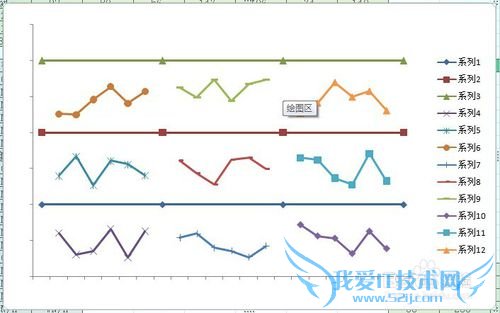

选择数据区域C11:N32,插入带数据标记的拆线图。数据区域一定不要选错,否则不利于后续坐标刻度的修改。


右键X轴,设置坐标轴格式--坐标轴选项--坐标轴标签--选择“无”;同样方法设置Y轴为“无”。删除网格线。

修改Y轴刻度
右键绘图区域,选择数据--添加--系列名称填入“Y轴”,系列值选择Q11:Q23区域。
关闭后,右键点Y轴系列,更改系列图表类型,改为带标记的散点图。
关闭后,右键绘图区域,选择数据,编辑Y轴,X值选择P11:P23区域。
关闭后,右键Y轴系列,添加数据标签;右键数据标签,设置标签格式,标签位置设置为靠左。

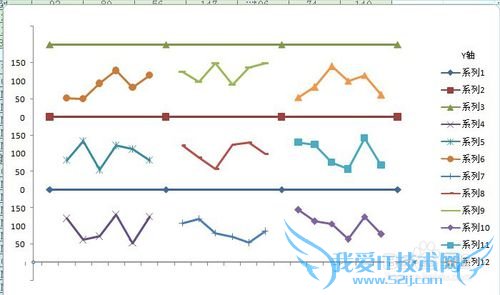

然后手动修改标签数值,最终修改效果如下图。

修改X轴刻度
右键绘图区域,选择数据--添加--系列名称填入“X轴”,系列值选择O11:O23区域。
关闭后,右键X轴系列,添加数据标签;右键数据标签,设置标签格式,标签位置设置为靠下。

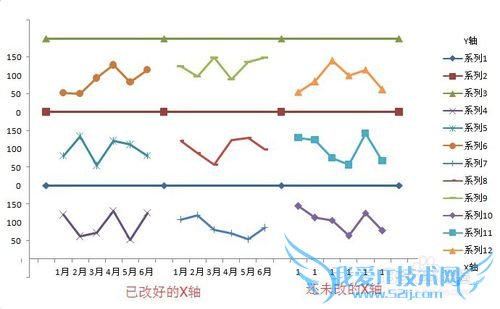

然后手动修改标签数值,修改效果如下图。

设置边框线

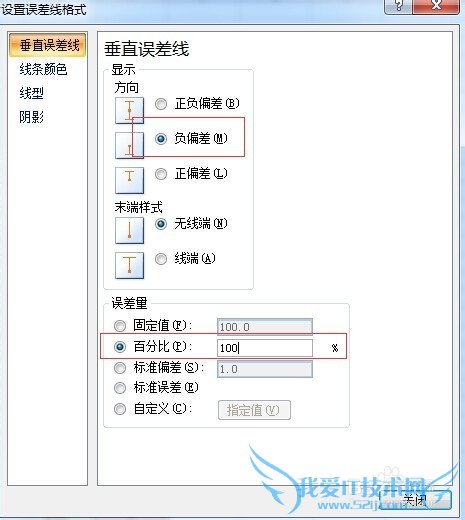

选中“系列1”,布局--误差线--其它误差线选项,显示方向选择负偏差,末端样式选择无线端,误差量选择百分比,填入100。

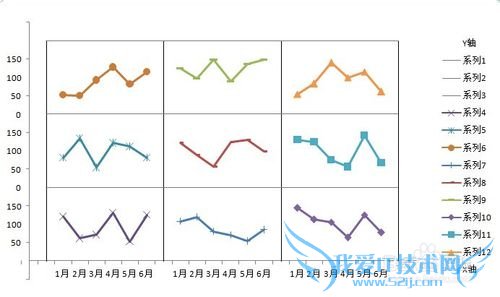

同法设置系列2和系列3的误差线。最终误差线效果如下图。

设置小图标签
右键任意2条拆线,添加数据标签,将标签分别移至小图右上角,并修改数值。将多余的3个标签删除;删除右侧图例。最终效果如下图。
(可根据需要设置坐标轴标题)

注意事项
数据区域不要多选和少选。如果觉得此文帮到您,请点赞;如有不明白的地方,可回复交流。经验内容仅供参考,如果您需解决具体问题(尤其法律、医学等领域),建议您详细咨询相关领域专业人士。作者声明:本教程系本人依照真实经历原创,未经许可,谢绝转载。- 评论列表(网友评论仅供网友表达个人看法,并不表明本站同意其观点或证实其描述)
-
