如何巧用excel绘图解决疑难方程求解问题

在idc工程中我们经常会遇到，知道单台服务器风量曲线，及无动力型机柜级空调的阻力曲线，如何计算实际通过无动力型机柜级空调的理论风量

前期准备工作（包括相关工具或所使用的原料等）

excel及电脑服务器风量曲线表，无动力型机柜级空调阻力曲线表

详细的操作方法或具体步骤

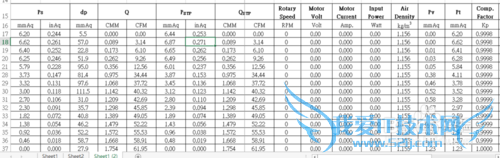

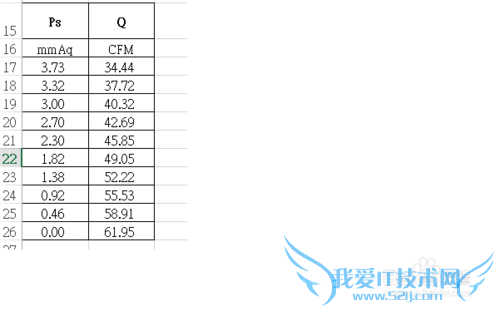

首先我们将服务器的风量曲线表进行简化。根据经验我们先将部分不需要的数据去除，只保留需要的数值。

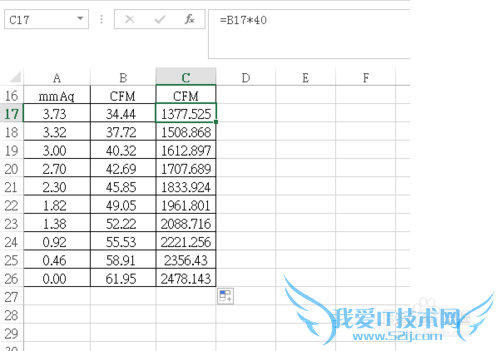

然后我们将单台服务器的数值乘以20模拟整个机柜通过无动力型机柜级空调的总风量曲线。我们的单台服务器是2u。标准机柜42u。还有2u装交换机及空余。

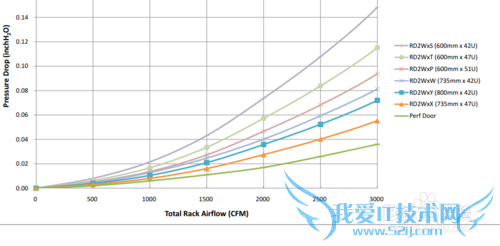

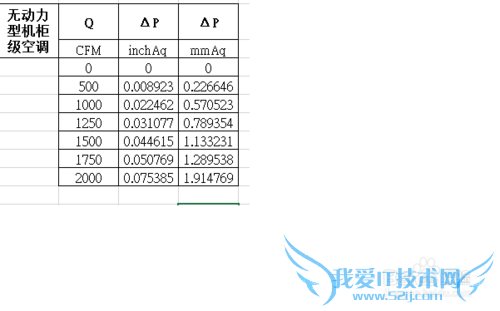

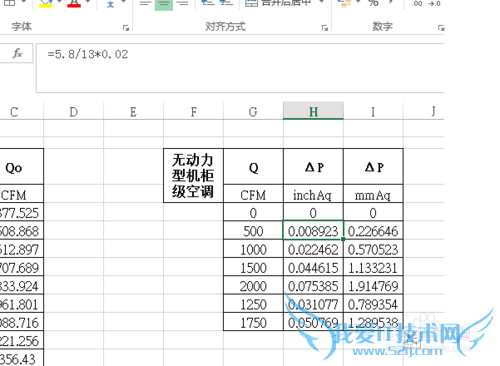

跟着我们对无动力型机柜级空调自身的阻力曲线做同样的简化。由于只获得曲线图，所以要反向推算出节点表。

注意需要按风量大小顺序排列，否则曲线会折返。

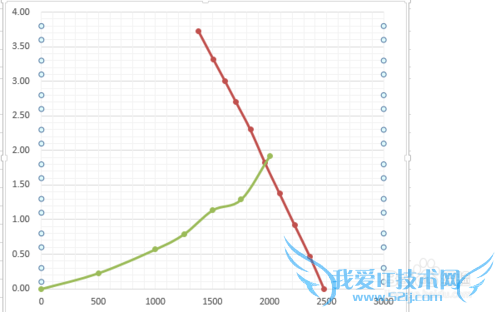

然后我们在同一张图上绘制服务器动力提供的风机曲线图，与无动力型机柜级空调自身的阻力曲线图，其交点即为理论通过风量、与风压。

根据打印曲线，用直尺刻度依比例计算出节点值。该值即可作为无动力型机柜级空调换热设计的风量参考与校验值。当采用的服务器种类够多，则该无动力型机柜级空调将获得极大的市场竞争力。示例中正好交于无动力型机柜级空调的一个节点（2000，1.9147）。所以如果按照全部低密度布置服务器，并且服务器风量功率比例与示例中服务器相当，那么该种无动力型机柜级空调换热设计的风量为2000CFM，风侧压降约为19Pa

注意事项

根据经验在反向推算节点表时，我们在预测的理论风量区增加了节点测量时使用直尺刻度依比例计算，其精度依赖于数据点间曲线的真实准确度服务器风量曲线在1500cfm附近连接不够光滑，经核查是由于测量错误将高37mm误记作33mm，所以需要按照上述全程重复操作一次经验内容仅供参考，如果您需解决具体问题(尤其法律、医学等领域)，建议您详细咨询相关领域专业人士。作者声明：本教程系本人依照真实经历原创，未经许可，谢绝转载。
