EXCEL除了给定的图形外，绝大多数图形是EXCEL没有的，比如随便给你个物体让你描出轮廓、画出五星红旗等，那么遇到这种情况该怎么办呢？EXCEL也提供了一些功能，帮助你完成自定义图形的绘制，下面以绘制钟罩形为例讲解。
前期准备工作（包括相关工具或所使用的原料等）
EXCEL软件详细的操作方法或具体步骤

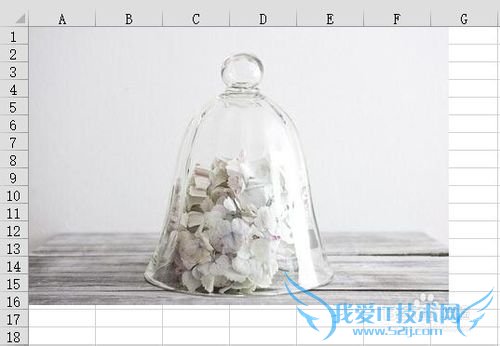

首先在网上寻找符合自定义形状的图像，这里寻找钟罩形的图形，并插入EXCEL。

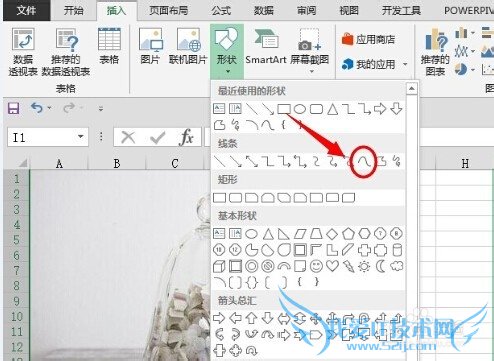

点击 插入- 形状 - 曲线。
如果图形边缘比较光滑，建议用曲线。
用曲线在图形边缘点击以绘制封闭曲线。如果图形对称，那么绘制时两侧描点也要对称，如果曲线曲率较大，则点也要多一些。这步绘制时可以比较简略。

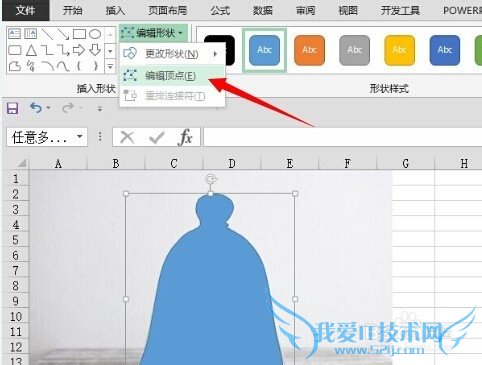

选中形状，点击【编辑形状】-【编辑顶点】。

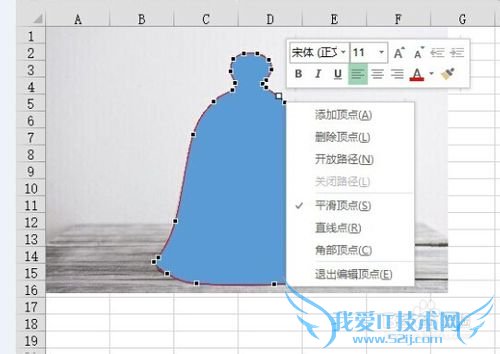

在图形边缘调整点的位置，并可以添加和删除点，同时能够设置点的样式，有平滑顶点、直线点和角部顶点等。

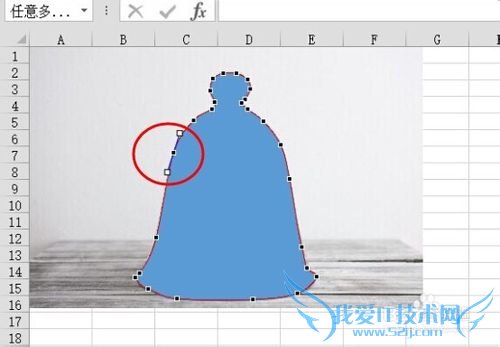

更需要微调的是曲线在描点处的弯曲程度及方向。点击描点，即可看到该点处出现此处的切线，拖动可以改变切线斜率，从而调整弯曲程度。

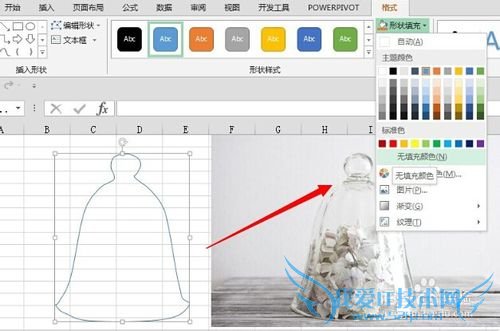

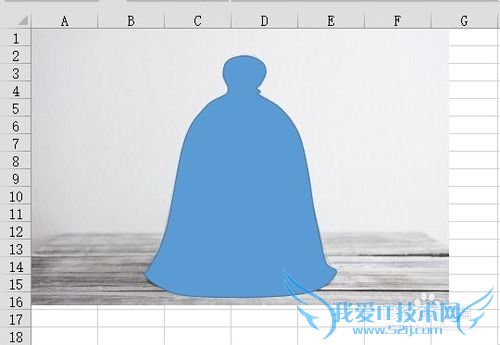

调整好后，把底层图形移去，并设置边框和填充模式等，即可完成钟罩形状的绘制。
