EXCEL商务图表技巧：[2]Round radar chart-Excel教程

Office里面的雷达图总是给人家边边角角的感觉，感觉看上去不是很舒服，而且背景也不能编辑定义优良区域，其实利用圆环图+雷达图就可以实现。

前期准备工作（包括相关工具或所使用的原料等）

Excel2007、Excel2010

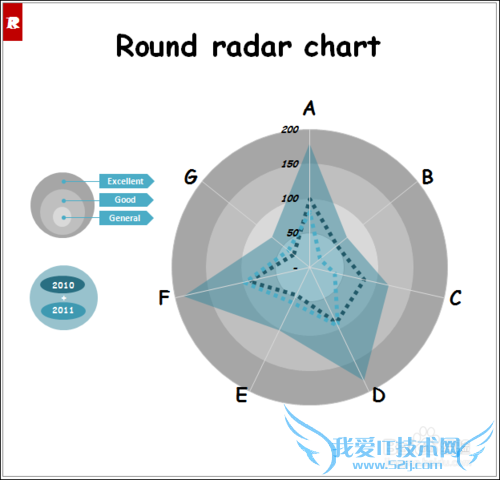

如何看图

背景色从圆心向外递深表示3种水平，主要是说明2010或2011在每个方面的表现情况。而蓝色面积区域是2010与2011在每个点的数据总和，反应2年里每个方面的数据情况。

图表应用

该图表可以应用在一个产品或公司的不同时期的比较和收入、一个公司的多个产品比较和总收入或一个领域中多个公司的比较。可以同时反应产品或公司在主要方面的比较，又可以同时了解每个方面的主次之分。

作图思路

利用圆环图的粗细定义数据标签大小并划分背景区域评定各点优差情况。如果数据较大不止3层，可以利用同样的方法再次添加环形图。（个人认为最好不要超过≤5层）。

详细的操作方法或具体步骤

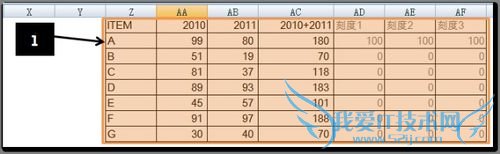

1、准备数据作图数据，后面三列是辅助数据用来制作圆环图做准备。

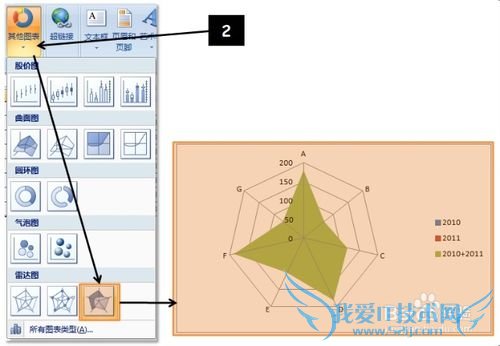

2、选择前面四列至AC列，新建一个【填充雷达图】，如图所示。

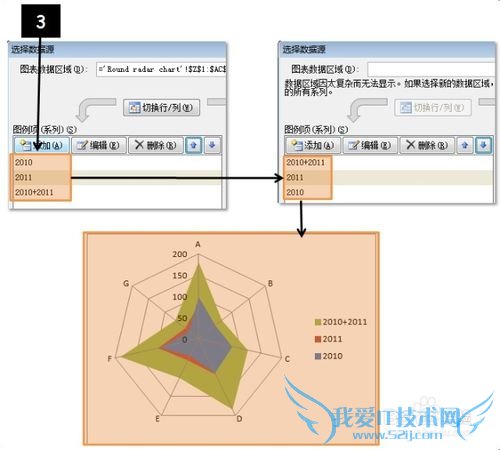

3、右击图表空白处 → 【选择数据源】 → 改变系列位置，最下面的系列在图中就是最上面显示，这样可以显示数据较小的系列，易于编辑。

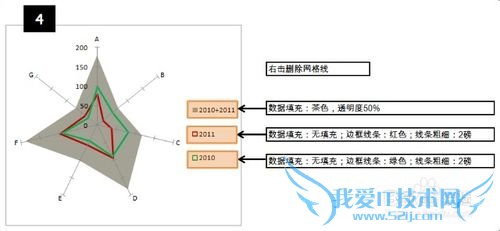

4、对上一步新建的雷达图做些外观上得编辑，具体编辑如图所示。

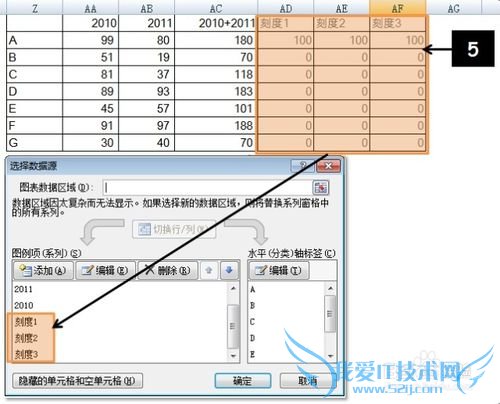

5、添加环形图模拟刻度线的数据，右击图表空白处 → 【选择数据源】 → 【添加】，一共添加3次即可，如图所示。

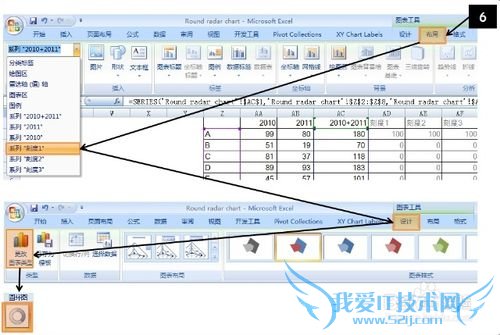

6、 点击一下图表，然后到标题栏上方找到【图表工具】→【布局】→【下拉选择系列"刻度1"】→【设计】→【更改图表类型】→【圆环图】，如图所示。

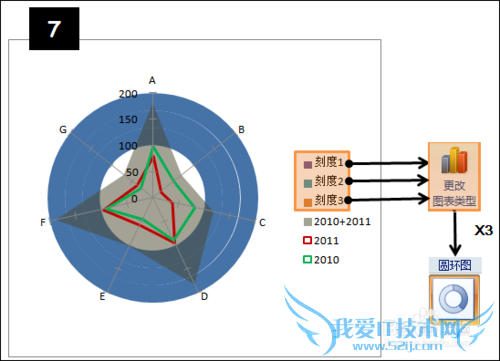

7、再次重复第6步骤二次，分布对【系列刻度2】和【系列刻度3】进行相同设置，如图所示。

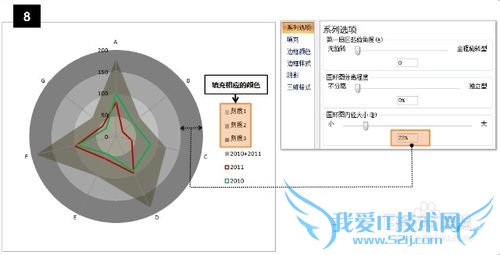

8、更改三个圆环图的填充颜色如下图，然后右击任意一个圆环图设置【圆环图内径大小】为23%即可。

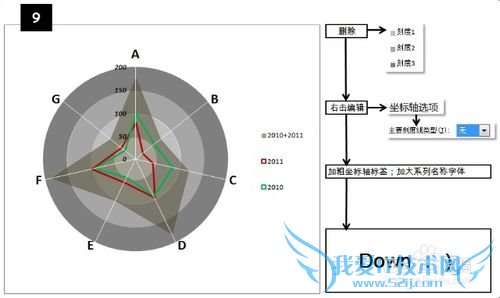

9、最后对图表进行适当的修改，右击删除刻度1、2和3的图列；右击数据标签编辑【坐标轴选项】为"无"；加粗坐标轴标签和系列名称字体。OK，"Round radar chart" 就搞定了。

作者的微信公众号：excelNB

每天都会发布Excel商务图表教程与最新模板。
