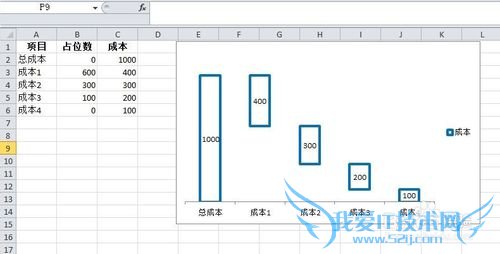

例子;总成本由四大块构成，如何用excel画出组成总成本的瀑布图呢？非常简单！
![excel画数据图表：[1]如何画瀑布图](http://www.52ij.com/uploads/allimg/160404/16295G506-0.jpg)
前期准备工作（包括相关工具或所使用的原料等）
excel2010详细的操作方法或具体步骤

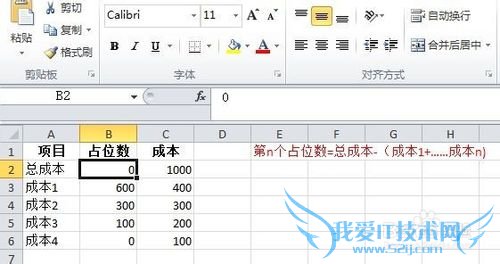

现在数据中间插入一列，标题为“占位数”，数值计算为图片中红色字体部分
![excel画数据图表：[1]如何画瀑布图](http://www.52ij.com/uploads/allimg/160404/16295JA6-1.jpg)

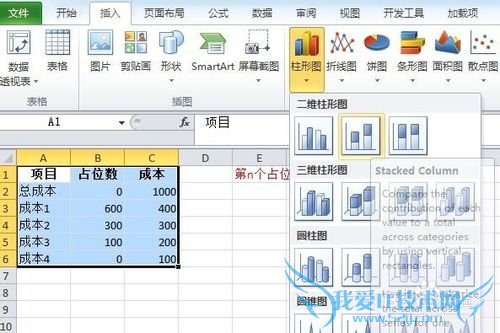

选中数据，插入累计堆砌的柱形图
![excel画数据图表：[1]如何画瀑布图](http://www.52ij.com/uploads/allimg/160404/16295JN0-2.jpg)

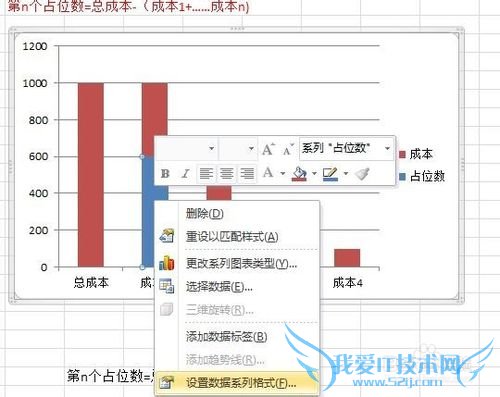

在生成的图表中选择代表“占位数”的条形，右键单击，选择“设置数据系列格式”
![excel画数据图表：[1]如何画瀑布图](http://www.52ij.com/uploads/allimg/160404/16295J5V-3.jpg)

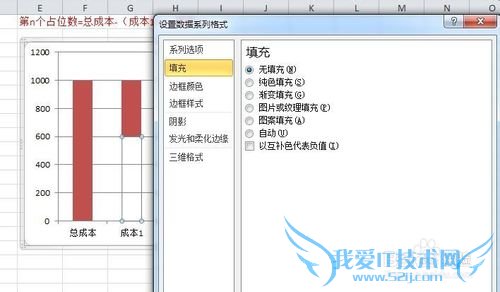

选择“无填充”，代表“占位数”的条形被“隐藏”了
![excel画数据图表：[1]如何画瀑布图](http://www.52ij.com/uploads/allimg/160404/16295M4V-4.jpg)

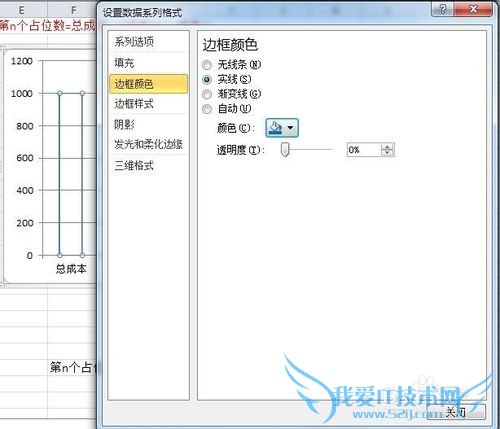

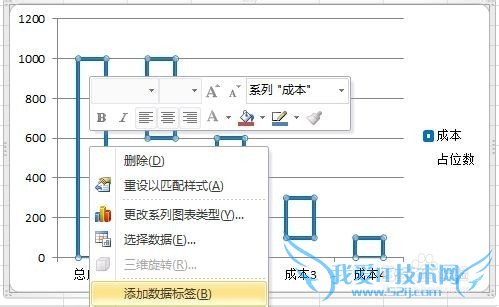

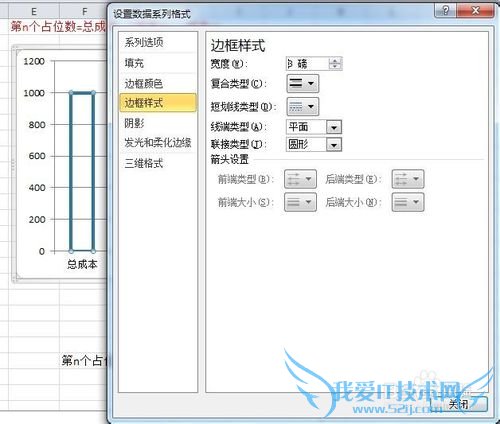

接下来设置条形的颜色，选中代表“成本”的条形，同步骤3,4，选择”无填充“；边框颜色选择蓝色，实线；
![excel画数据图表：[1]如何画瀑布图](http://www.52ij.com/uploads/allimg/160404/16295G602-5.jpg)
![excel画数据图表：[1]如何画瀑布图](http://www.52ij.com/uploads/allimg/160404/16295I604-6.jpg)
![excel画数据图表：[1]如何画瀑布图](http://www.52ij.com/uploads/allimg/160404/16295JJ2-7.jpg)
下面设置坐标轴：选中条形网格，按del删掉网格；

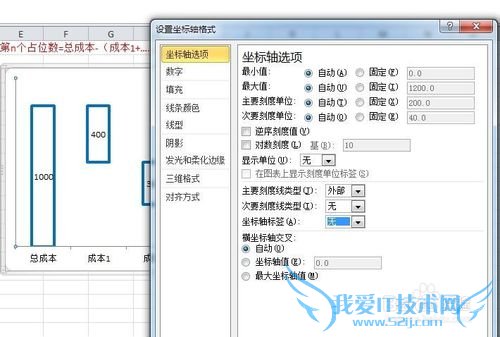

右键纵坐标轴，选择”设置坐标轴格式“坐标轴标签选择”无“，线条颜色选择“无线条",点击”关闭“
![excel画数据图表：[1]如何画瀑布图](http://www.52ij.com/uploads/allimg/160404/16295J311-8.jpg)
