有时候看一个二维图纸，上面有很多地方的坐标，你可能习惯用其他数据画图，而忽略这些坐标。其实这些坐标并非没有用，当一张图给出了该有的坐标，也可以让你把这张图完整的画出来，现在小梨就教大家这种方法。
前期准备工作（包括相关工具或所使用的原料等）
一台装有CAD的电脑EXCEL软件详细的操作方法或具体步骤

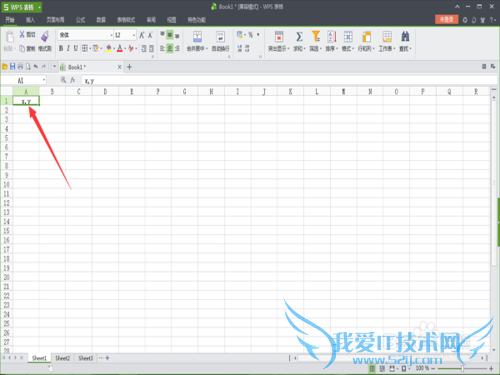

首先分别打开CAD和EXCEL。然后在EXCEL上输入坐标“X，Y”。示图如下：

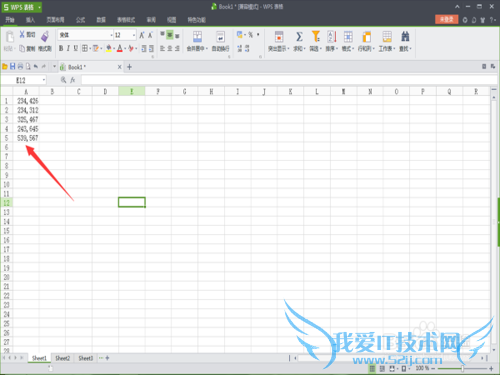

上面的X，Y只是为了让你更形象的知道他们的位置，现在举例说明：
输好之后点”Ctrl+C“复制，然后打开CAD，输入“L”，点“Enter”。

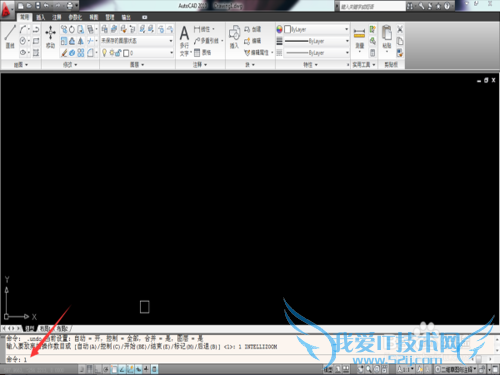

然后点下面箭头所指地方，按右键点“粘贴”。（把之前EXCEL上复制的数据粘贴在这里）

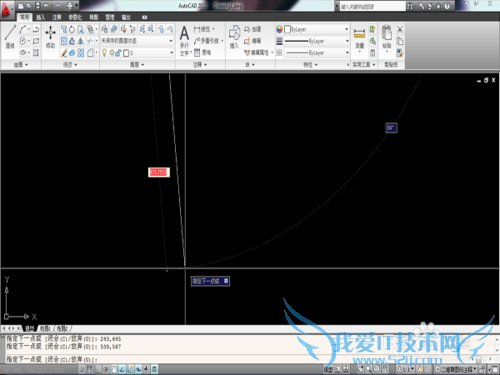

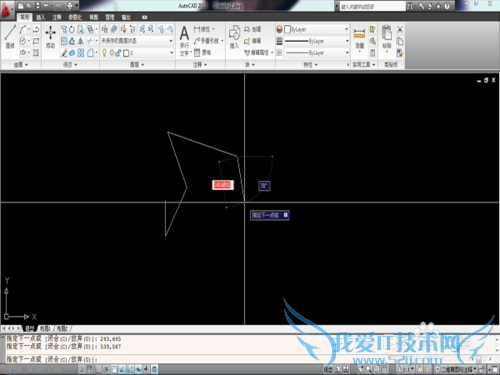

然后会出现下图，就是我刚刚输入坐标的图形。

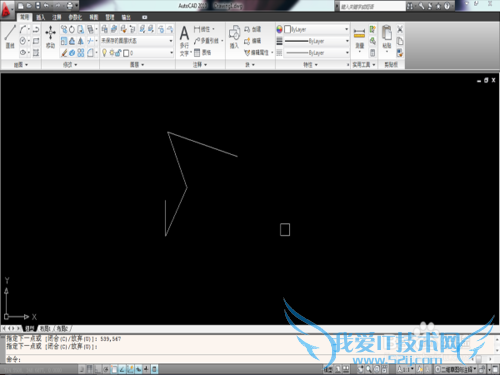

点“Enter”成图，如下图所示。
注意事项
这个方法虽然好用，但在有弯道的时候还需根据实际情况来做。毕竟是用的直线命令。经验内容仅供参考，如果您需解决具体问题(尤其法律、医学等领域)，建议您详细咨询相关领域专业人士。作者声明：本教程系本人依照真实经历原创，未经许可，谢绝转载。- 评论列表（网友评论仅供网友表达个人看法，并不表明本站同意其观点或证实其描述）
-
