【iphone拆装】教你完美拆装iphone4手机教程

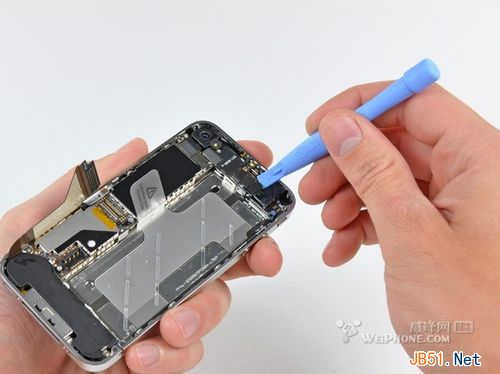

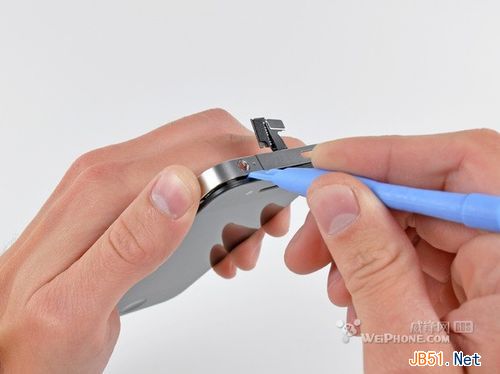

10、在主板上有很多连接头，拆掉一个
- 在iPhone 4使用的过程中，我们感觉右边比较容易发热。现在拆机了才明白，原来iPhone 4的整个主板都在手机的右边

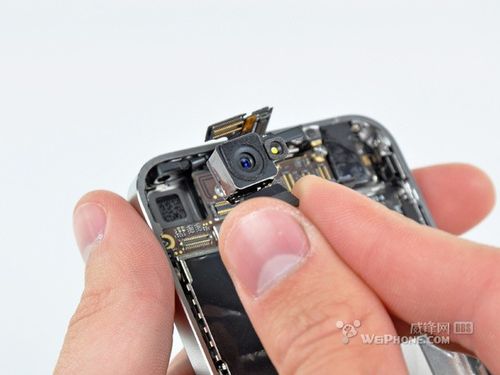

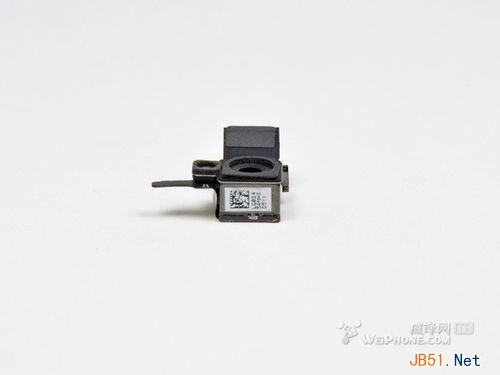

11、iPhone 4的精髓之一：500万像素的720p的带LED闪光灯的摄像头

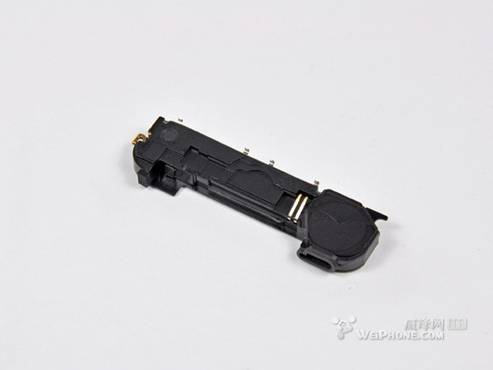

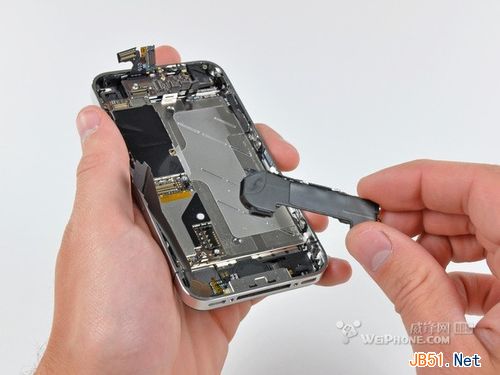

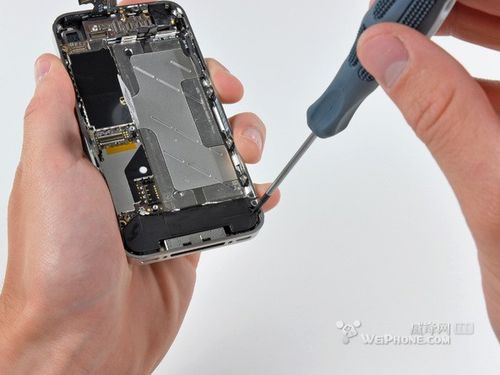

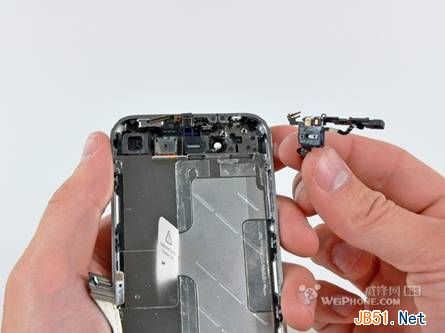

12、拆除手机底部的天线和扬声器装置
- iPhone 4的音频装置给iPhone 4提供了较好的音质，无论是用扬声器模式接听电话或外放音乐播放
- 到目前为止，拆除工序还不算麻烦

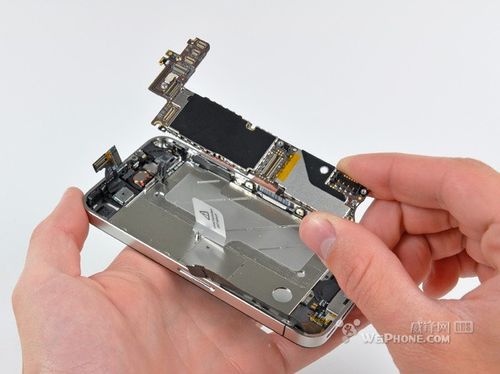

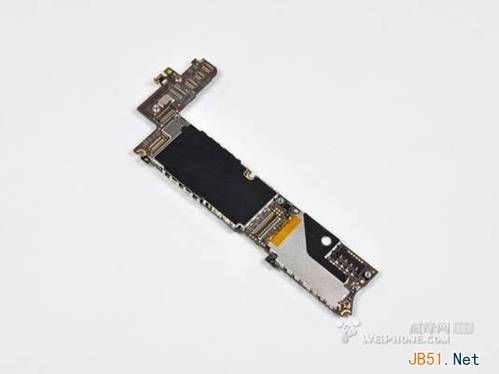

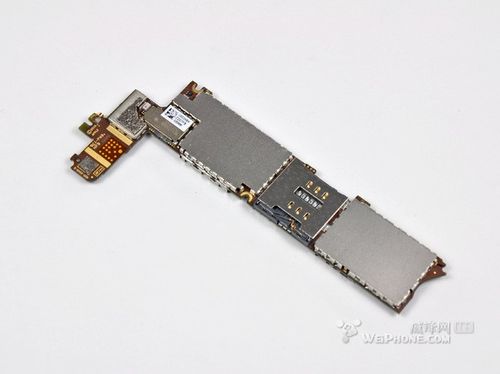

13、拆主板
- 这块形状与众不同的体形稍小的主板包含了一部手机中成本最高的部分

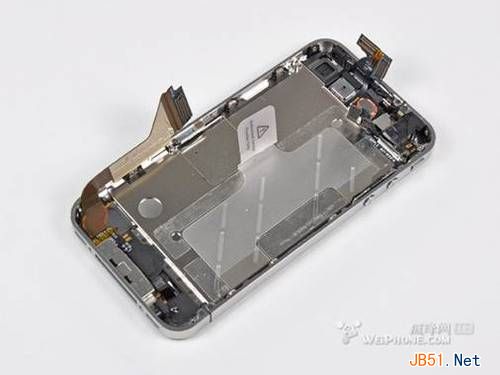

14、这可以称得上是杰作，苹果把 UMTS, GSM, GPS, Wi-Fi和蓝牙天线整合在了不锈钢框架
- 身负双重使命（既是边框也是天线）的不锈钢外边框解决了前代出现的信号不好，偶尔接收不到来电的问题

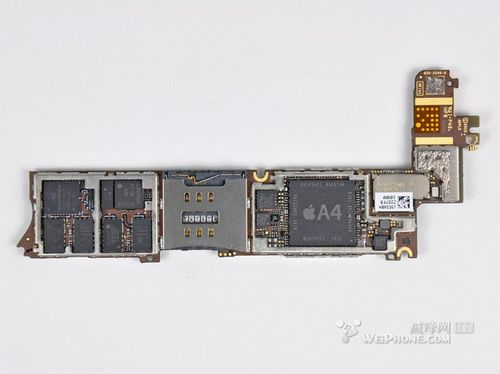

15、拆掉EMI保护罩，就可看到是什么带动iPhone 4的运行
- 首先最显眼的是A4芯片，由三星制造。苹果不再使用3GS上的Samsung S5PC100 ARM A8 600 MHz CPU，而改用1 GHz ARM Cortex A8 core

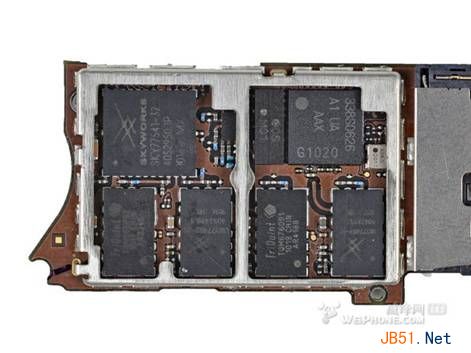

16、主板正面包含的内容有：
- Skyworks SKY77542 Tx–Rx iPAC™ FEM ，双频 GSM/GPRS: 880–915 MHz 和1710–1785 MHz 频带.
- Skyworks SKY77541 GSM/GRPS 前端模块
- STMicro STM33DH 3轴加速计
- TriQuint TQM676091
- 338S0626
- AGD1 是新的3轴陀螺仪，由ST Micro生产. 设备的包装标识L3G4200D并没有出现在目前的广告中，广告版的陀螺仪还未发布

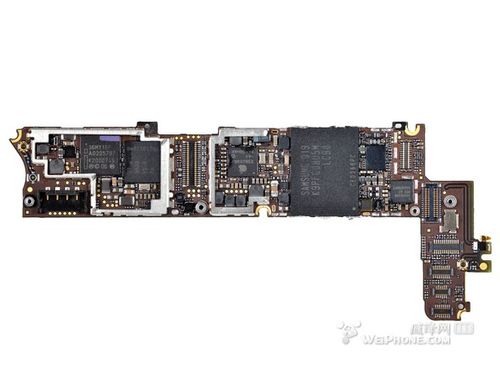

17、主板背面：
- Samsung K9PFG08 闪存
- Cirrus Logic 338S0589 音频解码器
- AKM8975：最新的磁感应器，可改善机子的性能
- Texas Instruments 343S0499触屏控制器
- 36MY1EE Numonyx NOR 和 mobile DDR

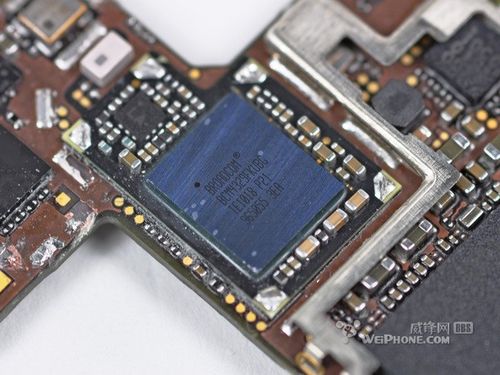

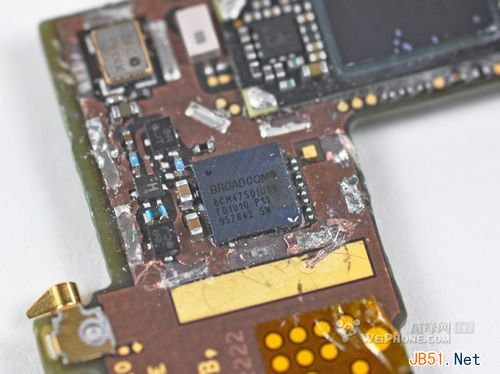

18、Broadcom提供的Wi-Fi, Bluetooth, 和 GPS，装置在EMI保护罩的下面
- 带有Bluetooth 2.1 + EDR 和 FM 接收器的Broadcom BCM4329FKUBG 802.11n
- Broadcom BCM4750IUB8 单芯片 GPS 接收器

19、接下来我们发现了第二个麦克风，可消除周围噪音，改善语音质量

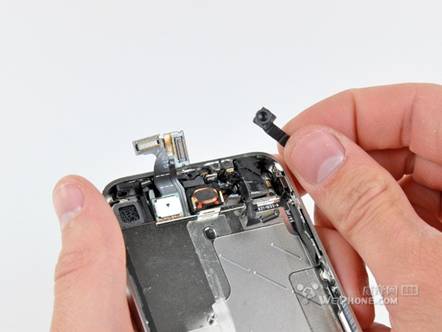

20、这是前置的VGA摄像头

21、前盖很容易就拆开了
- 不锈钢机身下藏着的简直是配件工程的奇迹

22、前面的玻璃是Corning Gorilla Glass
- LCD面板是跟玻璃和数字转换器粘合在一起的的
23、电子Home按键开关是直接跟Home键本身连住的
24、30pin的底座连接头
- 主要的麦克风
25 两个麦克风一个在顶部一个在底部，分得很远。
