【谷歌Nexus5】谷歌Nexus5内部做工怎么样？质量较为扎实

欢迎您访问52ij手机之家，今天小编为你分享的是手机知识是：【谷歌Nexus5内部做工怎么样？质量较为扎实】，下面是详细的分享！

谷歌Nexus5内部做工怎么样？质量较为扎实

LG代工的谷歌Nexus 5智能手机在内部做工上采用了大量的模块话，拆解相对来说很轻松，因此维修方面会笔比较简单，模块化设计的产品，在质量上也会较为扎实。Nexus 5内部最为复杂的就是其与前面板一体设计的屏幕了，拆解上会非常困难，因此维修难度极高，因此打算购买Nexus 5智能手机的朋友，一定要注意保护屏幕喔。下面，我们一起来看一下这款手机的内部做工的详细情况。

硬件配置方面，Nexus 5采用了4.95英寸1080P全高清屏幕，搭载了2.3GHz的骁龙800高端处理器、运行2GB内存以及拥有16/32GB存储空间，在性能上基本与小米3相当。另外该机还提供了亲炙130万/后置800万像素摄像头，其中后置摄像头支持Photo Sphere功能，允许用户拍摄360°全景相片，拍照表现不俗。最后值得一提的是谷歌Nexus 5内置最新的安卓4.4操作系统，并且支持移动4G网络，看点很多。

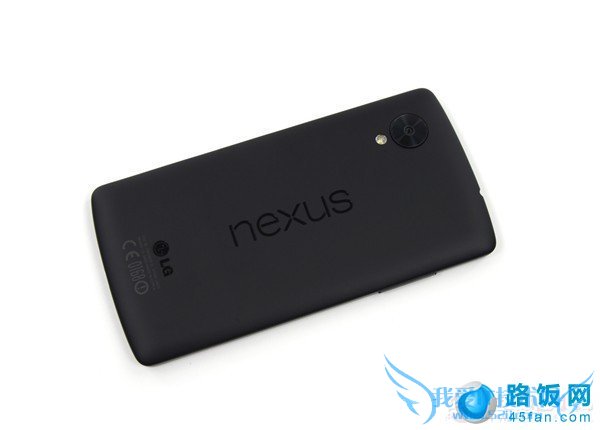

Nexus 5背面外观

以下我们就来进入谷歌Nexus 5真机拆解吧，拆解首先从背壳开始，我们首先要撬开后壳，如下图所示：

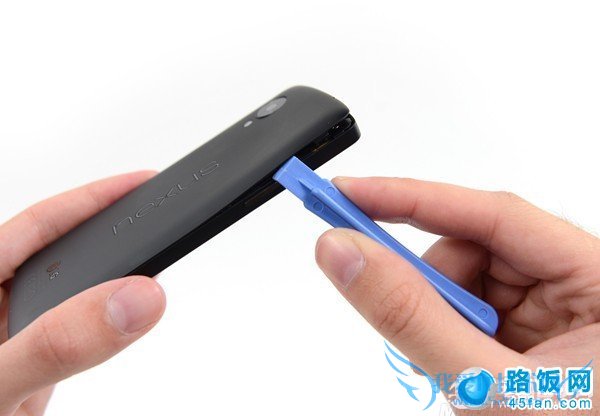

Nexus 5后壳拆解

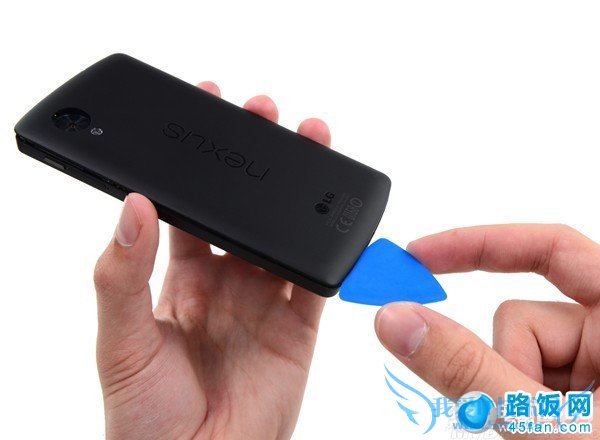

Nexus 5后壳拆解并不复杂，由于后壳并没有使用什么粘合剂固定，只是简单的卡扣设计，因此我们只需要用到专业的拆机薄片，将其合拢处画出缝隙，即可轻轻打开，如下图所示：

Nexus 5后壳拆解简单

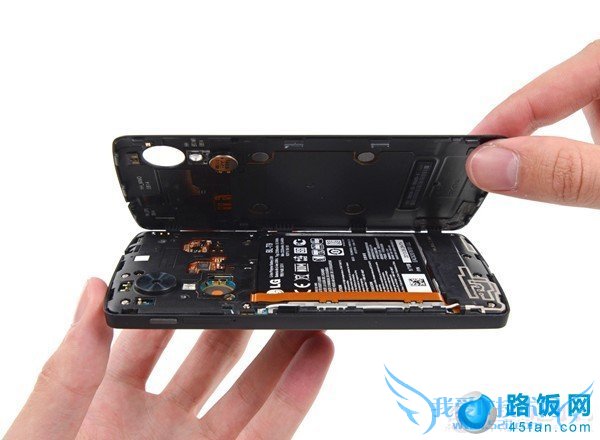

打开Nexus 5后壳效果如下：

成功打开Nexus 5后壳

拆开Nexus 5后壳后，我们就可以看到Nexus 5手机内部的情况了，首先在电池表面上可以看到NFC贴片，如下图所示：

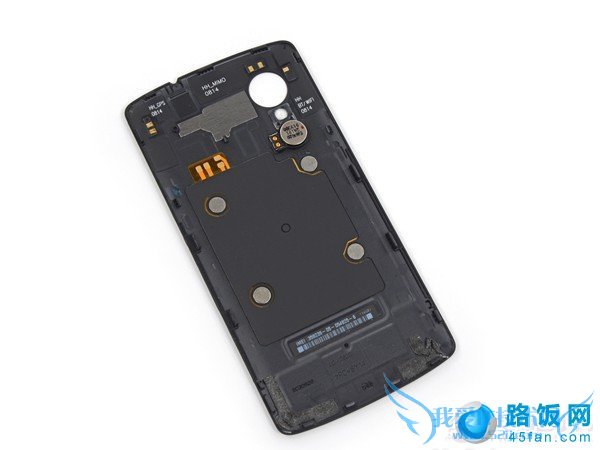

Nexus 5手机内部图片

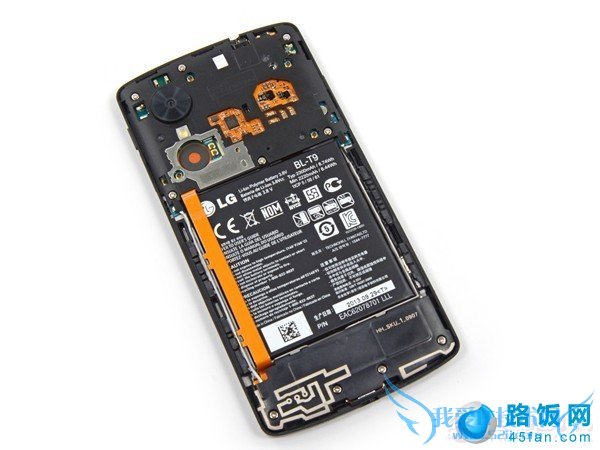

轻松拿下NFC铁片以及无线充电模块之后就能看到电池了，如下图所示：

Nexus 5电池

由于Nexus 5采用了不可拆卸电池设计，因此我们在拆解Nexus 5电池的时候，也发现，电池底部与主板有粘合剂固定，好在使用的粘合剂并不多，我们多耗几下也可以轻松的拆下电池，如下图所示：

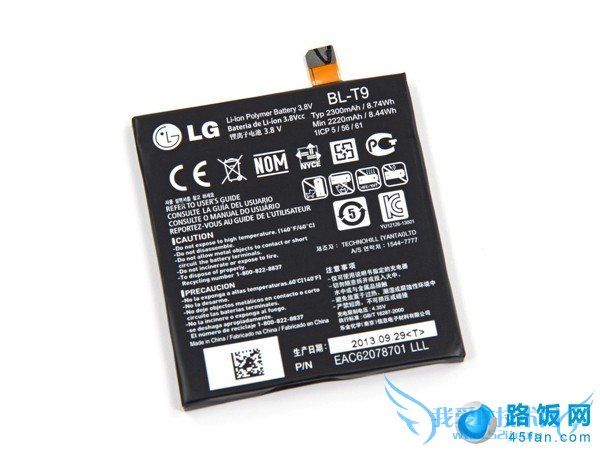

拆解下来的Nexus 5电池特写

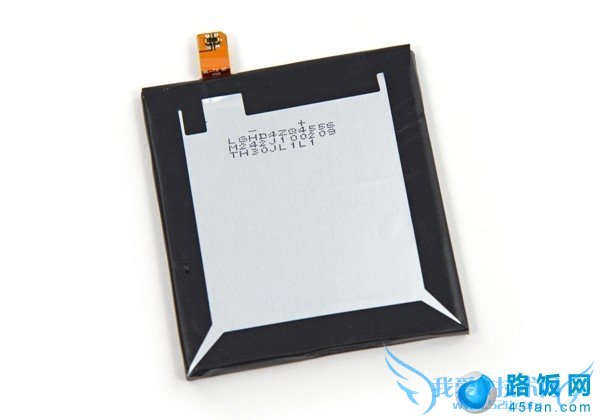

尽管谷歌Nexus 5是由韩国LG代工，不过其电池产地依旧是中国，如下图所示：

Nexus 5电池产地为中国

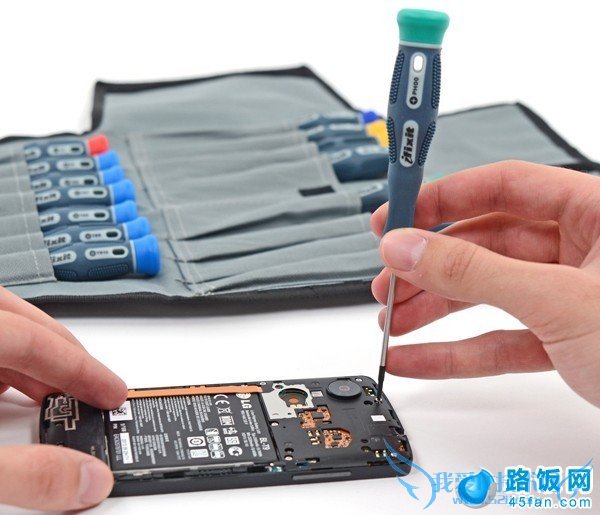

拆解完电池后，接下来我们就需要进行主板拆解了，主板拆解首先需要拆解下固定螺丝，如下图所示：

Nexus 5主板固定螺丝拆解

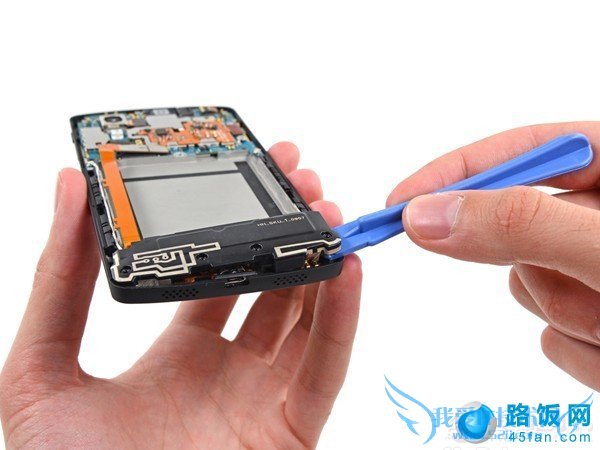

拆解下来固定螺丝后，我们就可以将Nexus 5顶部的一些扬声器等小模块拆解下来了，如下图所示：

Nexus 5顶部小模块拆解

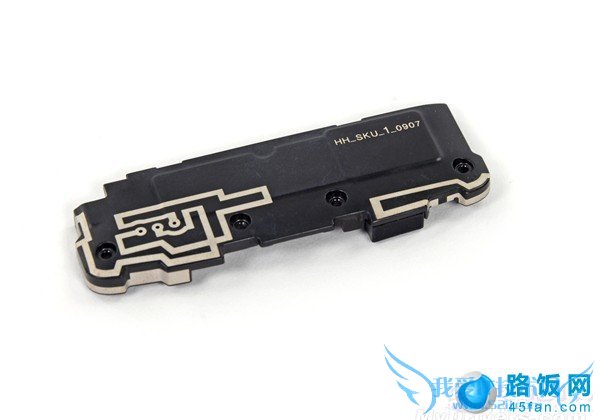

拆解下来的Nexus 5顶部小模块特写

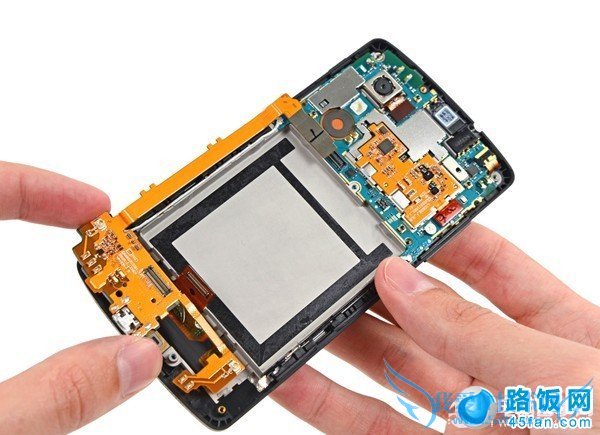

谷歌Nexus 5手机的内部主板采用两段式设计，扬声器及LED灯等部件都位于机身底部的小主板上，如下图所示：

Nexus 5主板图解

我们首先将Nexus 5底部的这块小主板取下，取下后，如下图所示：

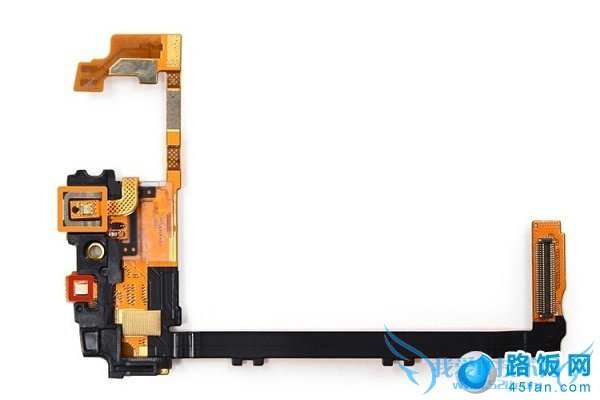

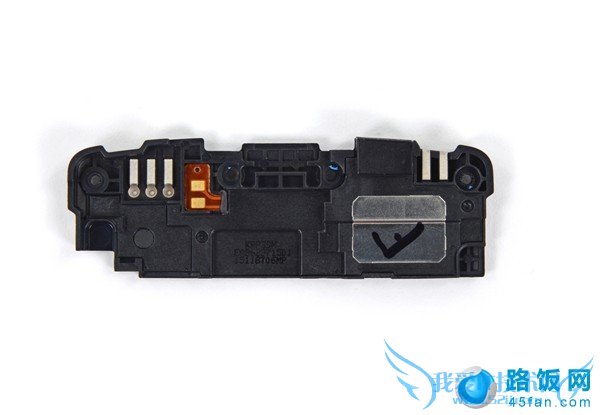

Nexus 5底部小主板特写（正面）

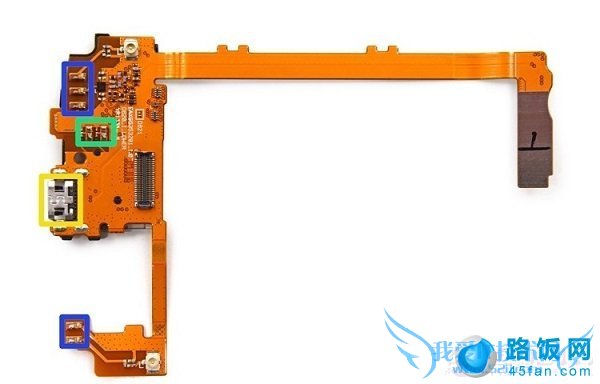

Nexus 5底部小主板（背面）

这里简单说明一下上图中的颜色区别的标注：红色的是麦克风排线、橙色的是LED指示灯排线、黄色部分是Micro USB接口、绿色部分是天线的触点、蓝色部分是扬声器的触点。

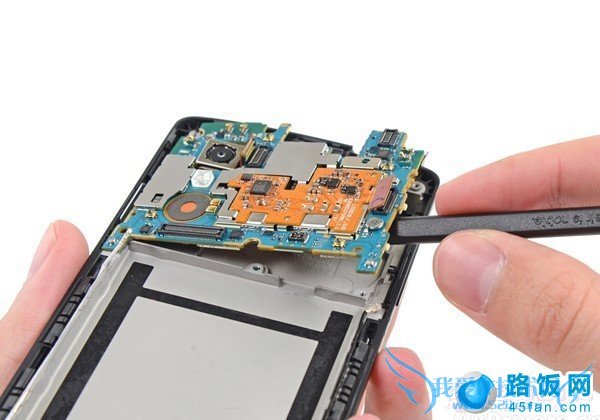

接下来我们再来取下Nexus 5的主体核心主板，由于之前已经取下了所有固定螺丝，因此主板也可以轻松拿下来，如下图所示：

Nexus 5主体主板拆解

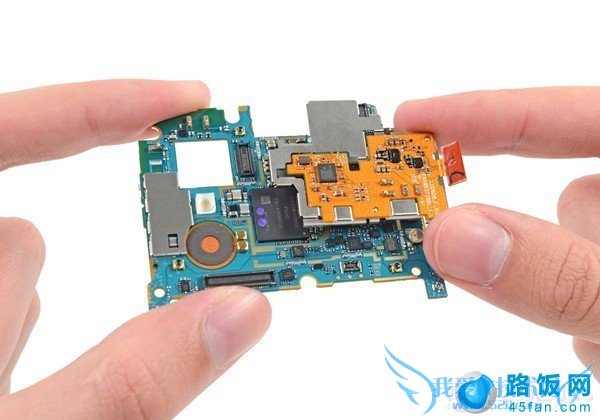

拆下Nexus 5主体主板后，我们可以看到，主板的正面还嵌套了一套橙色的小主板，该主板属于负责NFC和无线充电的小主板，拆掉右侧的排线之后即可轻松取下它，如下图所示：

拆解NFC和无线充电的小主板

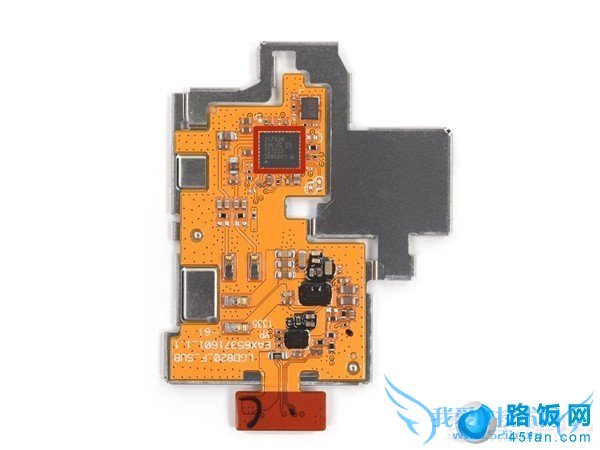

在拆解下来的NFC和无线充电主板上，我们会看到有一个NFC控制器芯片，如下图红色趋于标注。该芯片来自博通制作，具体型号为BCM20793M，如下图所示：

NFC控制器芯片特写

下面我们再来详细看看核心主板部分，核心主板中，包含了CPU、内粗、存储等诸多核心芯片，如下图所示：

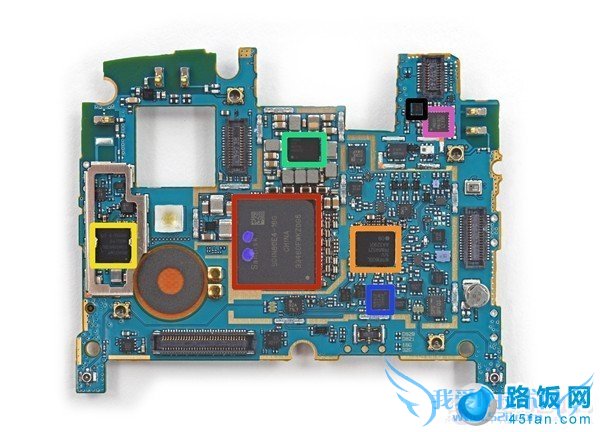

Nexus 5主体正面核心芯片正面特写

如上图标注的地方分别为：

红色标注区域为部分为来自Sandisk的16GB NAND闪存颗粒，编号为SDIN8DE4；

橙色标注区域为自高通的WTR1605L LTE/HSPA+/CDMA2K/TDSCDMA/EDGE/GPS射频芯片；

绿色标注区域为自高通PM8841电源管理芯片；

黄色标注区域为博通的BCM4339 Wi-Fi控制芯片，集成了电源管理和信号放大功能，支持5GHz频段；

蓝色标注区域为安华高的RFI335芯片，用途不详；

粉色标注区域为InvenSense的MPU-6515的六轴陀螺仪和加速计芯片；

黑色标注区域为Asahi Kasei的AK8963电子罗盘。

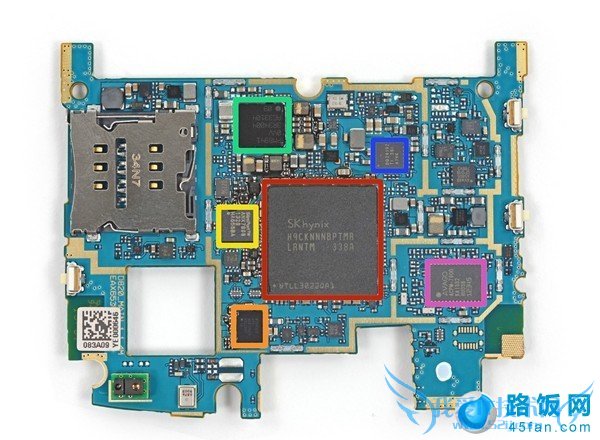

Nexus 5主板背面特写

主板背面的重要芯片标注为：

红色部分是来自海力士的LPDDR3-1600MHz内存芯片，容量2GB，编号为H9CKNNNBPTMRLR-NTM；它和高通骁龙800处理器封装在了一起，所以我们看不到骁龙800。

橙色部分是高通的WCD9320音频解码器；

黄色部分是来自Analogix的ANX7808；

绿色部分是高通的PM8941电源管理芯片；

蓝色部分是来自德州仪器的BQ24192，负责充电和USB数据传输功能；

粉色部分是安华高的ACPM-7600；

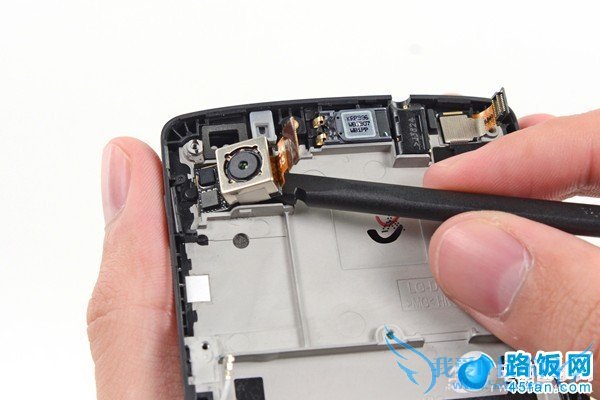

Nexus 5主板拆解与重要芯片标注解释就为大家介绍到这里，下面我们再来看看Nexus 5的其他小的方面，首先我们再来拆解Nexus 5后置摄像头，如下图所示：

Nexus 5后置摄像头拆解

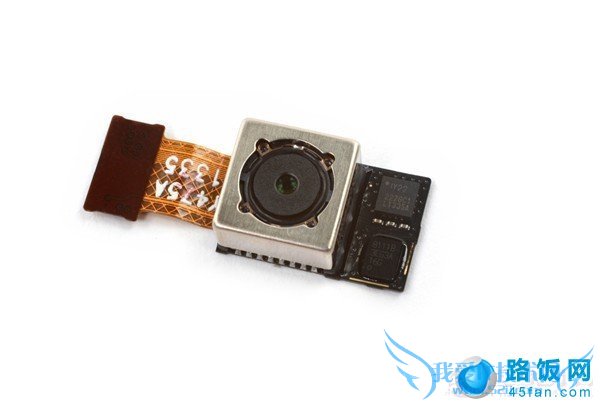

Nexus 5后置800万像素摄像头，其与普通手机摄像头有所不同，因为该摄像头支持Photo Sphere功能，允许用户拍摄360°全景相片，并且加入了光学防抖，这是普通800万像素手机摄像头所不具备的，因此拍摄表现上也会有较为不错的表现。下图为拆解下来的Nexus 5后置摄像头特写。

拆解下来的Nexus 5后置摄像头特写

接下来我们再来拆解听筒、耳机插孔等小部分，如下图所示：

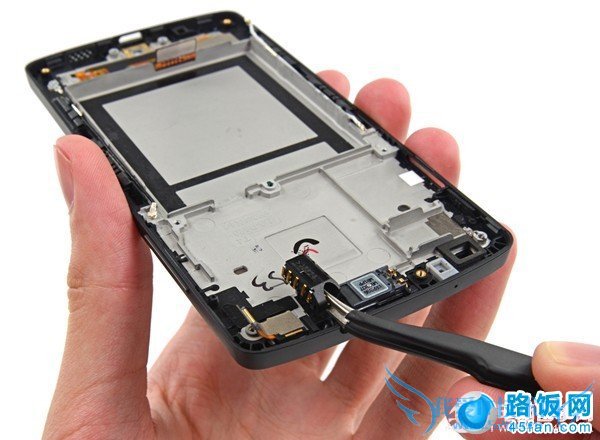

Nexus 5小部件拆解

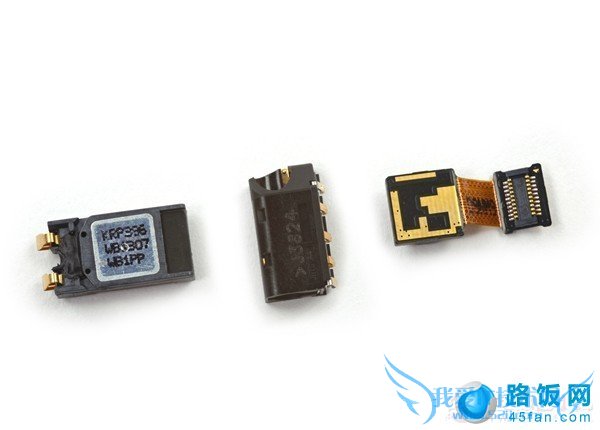

以下是我们拆解下来的Nexus 5的听筒扬声器、耳机插孔以及130万像素前置摄像头，如下图所示：

拆解下来的听筒扬声器、耳机插孔以及130万像素前置摄像头

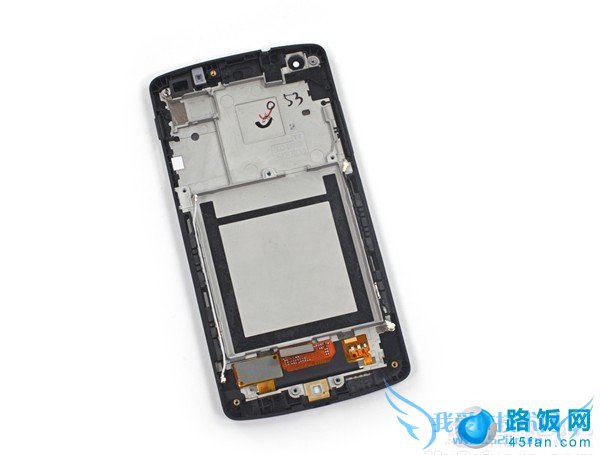

Nexus 5真机拆解，到此基本就结束了，从拆解后再看其内部构造，我们可以看出Nexus 5智能手机采用了很多的模块设计，尤其是屏幕与前面板是一体设计的，无法简单拆解，如下如所示：

模块化设计很强

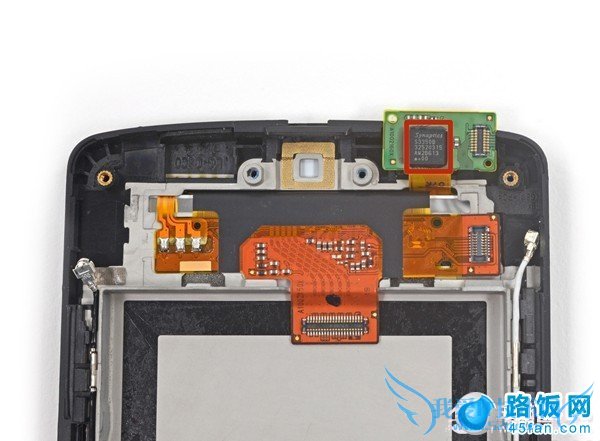

Nexus 5一体划屏幕设计很复杂，下图看到的是其屏幕背面部分，如下图：

Nexus 5无法拆解屏幕（标注的芯片为：Synaptics的S3350B屏幕触控芯片）

谷歌Nexus 5真机拆解到此就全部结束了，文章最后，我们再来看看拆解下来的所有Nexus 5内部配件全家福吧。

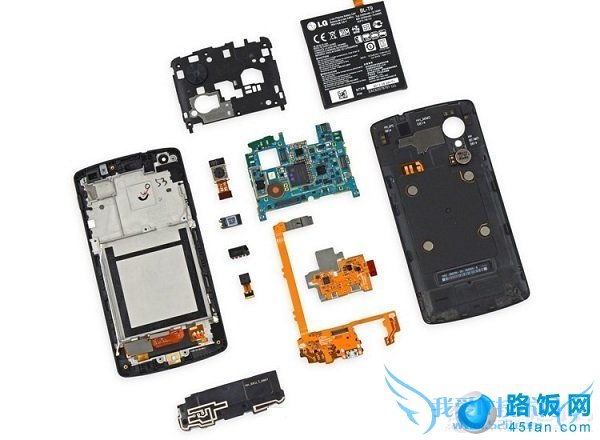

Nexus 5内部配件全家福
