震撼拆机评测三星Note3手机，做工精细质量好
三星Note3手机绝对是一款非常热门的智能手机，上市一年后仍然有很多人在关注它。这款手机的一个非常大的特色是创新式皮革质感的后盖，这无疑是此次GALAXY Note3在设计上的一个亮点，可拆卸的后盖、可更换的电池在使用时更实用方便，以下一起进入今天的三星ote3拆机图图解吧。
三星Note3可拆卸后盖

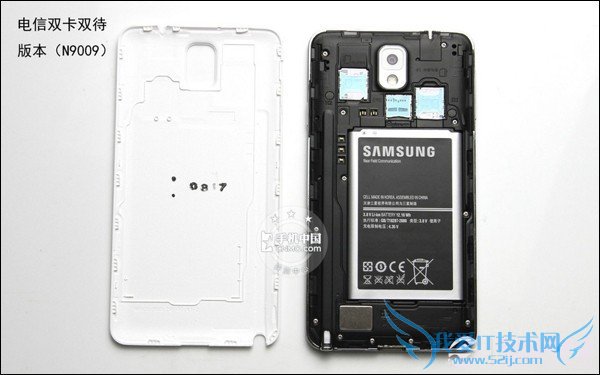

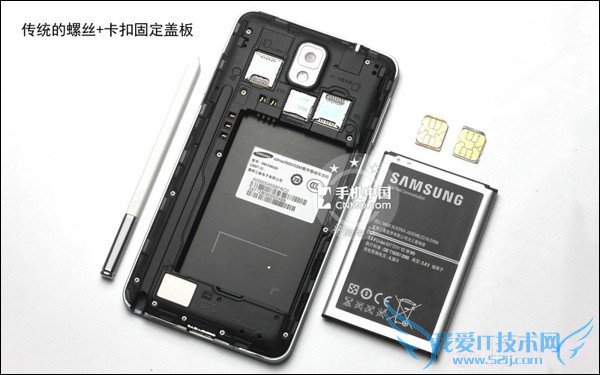

今天为大家拆解的是电信版三星Note3，具体型号为三星N9009，该版本机型支持CDMA+GSM双卡双待功能。在拆机前我们需要先将电池(3200毫安时)、SIM卡、SD卡和S Pen先行卸下，如下如所示。
三星Note3拆机准备

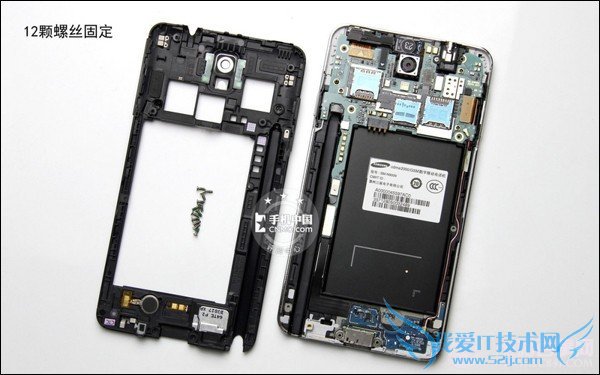

拆机先要从拆卸固定螺丝开始，在拧掉12颗十字形螺丝后，需要用到撬杠将塑料盖板拆除，之后主板的大概样式和内部构造就已经展现在了眼前了，如下图所示。
拆除主板盖板的三星Note3内部景观
三星Note3内部盖板除了起到保护加固的作用外，上面还集成了天线、振动单元、扬声器部分。整个盖板的用料十足，并不是那种很软的材质，坚韧度不错。
三星Note3内部盖板特写

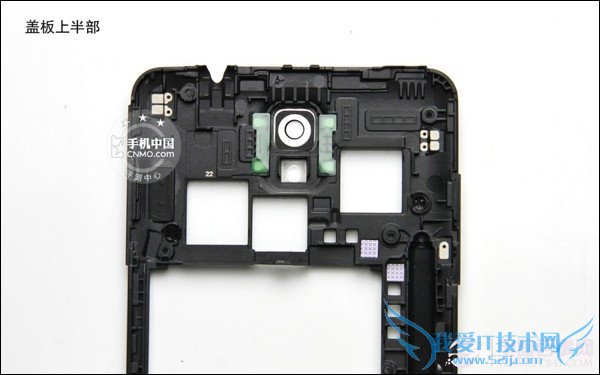

盖板顶部预留了摄像头、卡槽等部分的开口，另外触点部分就是与主板相连的天线，如下图所示。
三星Note3内部盖板顶部特写

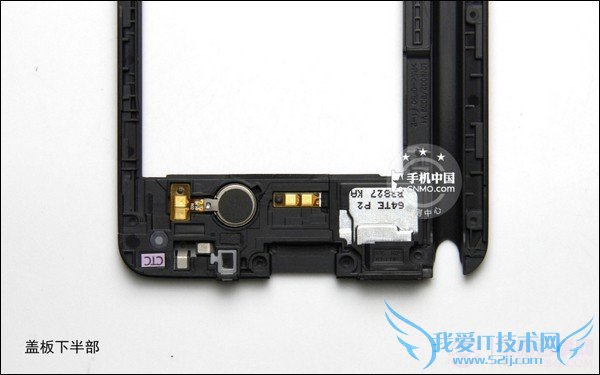

三星Note3盖板底部为振动单元，银色部分是整个扬声器单元，不可拆卸，另外在底部还有通话用的麦克风。
三星NOTE3盖板底部特写

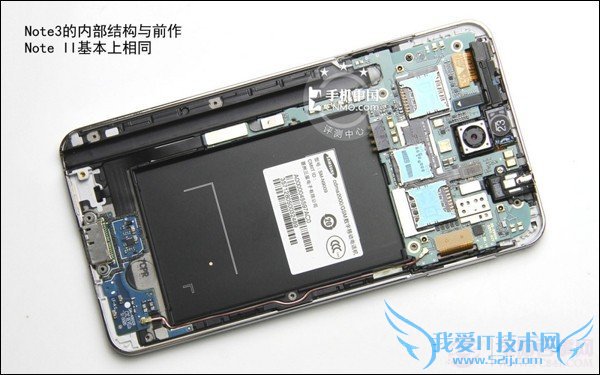

三星Note3的内部结构与前作三星Note II基本上相同，主板、电池仓和小板部分，与常见的三段式构造并不相同。
三星Note3中框部分整体特写

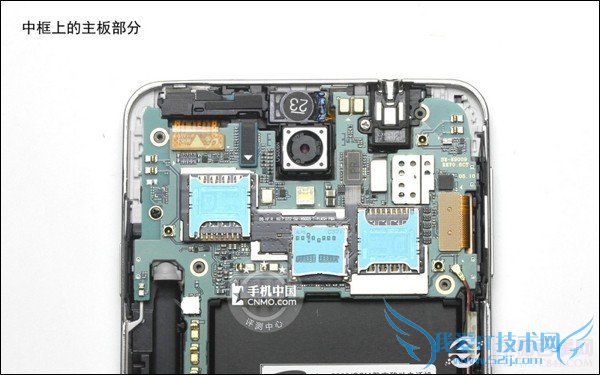

令人有点惊讶的是，三星Note3内部主板部分只有一颗螺丝固定，主板四周卡在中框上，，尽管固定螺丝似乎很少，但实际发现还是很牢固的，在进行下一步之前需要先将主板上的排线拆下来，如下图所示。
三星Note3主板部分

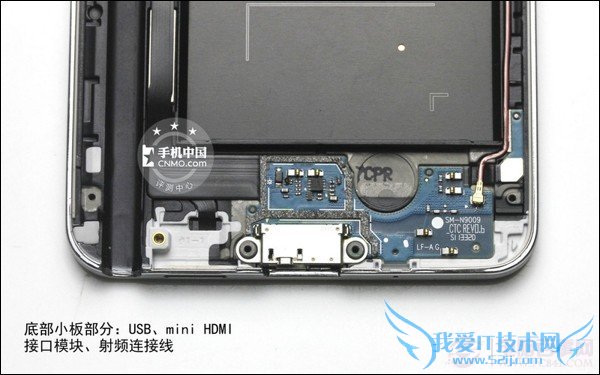

三星Note3内部底部的小板部分为USB、mini HDMI接口模块、此外还有射频连接线等小部分部件，如下图所示。
三星Note3底部小主板特写

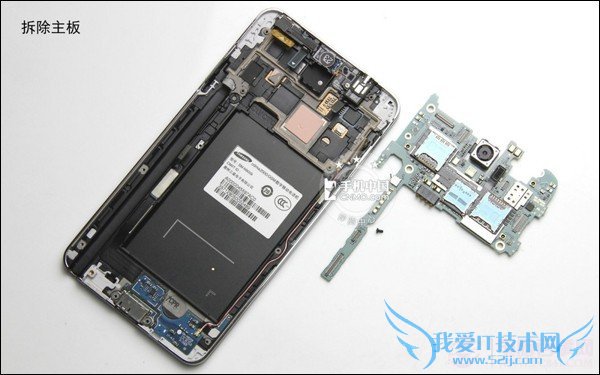

在拆除所有连接的排线后，三星Note3主体主板就能顺利拆除下来了，如下图所示。
拆解下来的三星Note3主板图

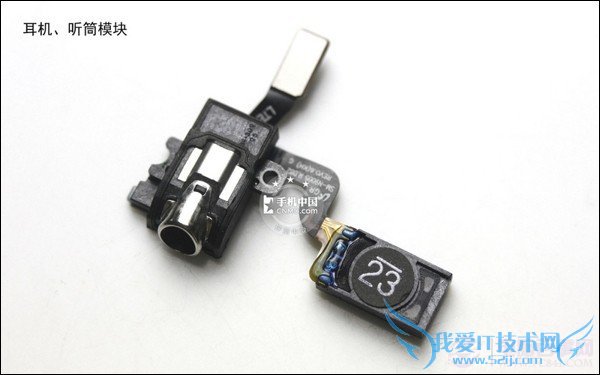

三星Note3的耳机、听筒模块可以轻松从主板中分离，如下图所示。
三星Note 3耳机、听筒模块特写

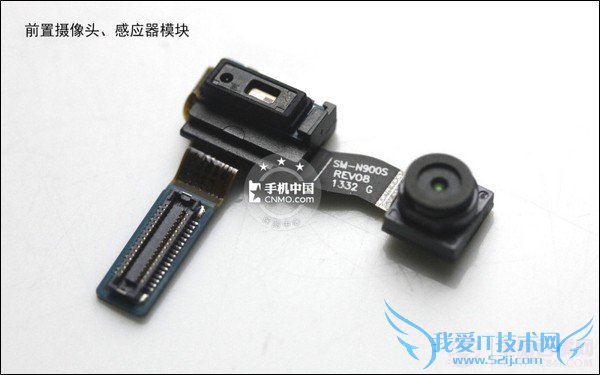

拆解下来的三星Note3前置摄像头、感应器模块t特写。
三星Note3前置摄像头、感应器模块图片

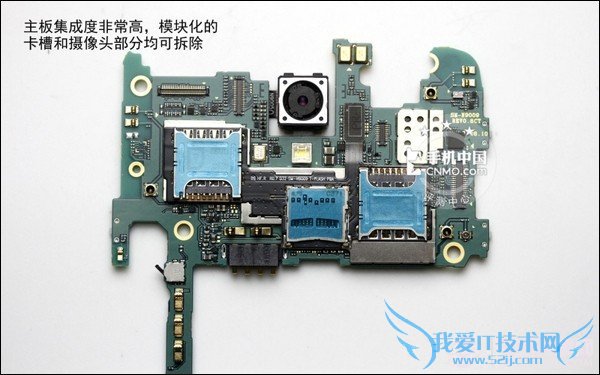

三星Note3的主体主板集成度非常高，其上面包括SIM卡和摄像头部分均为模块话，可拆除，如下图。
三星Note3主板正面

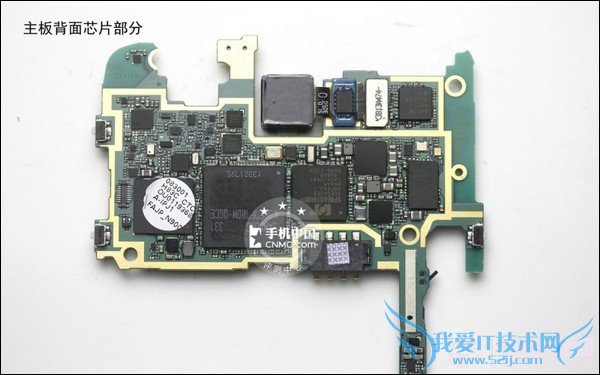

主板背面没有屏蔽罩，因为在机身的中框上已经为这部分芯片预留好了位置。整个主板上的焊点非常规整匀称，排列整齐，做工很考究。
三星Note3主板背面图片

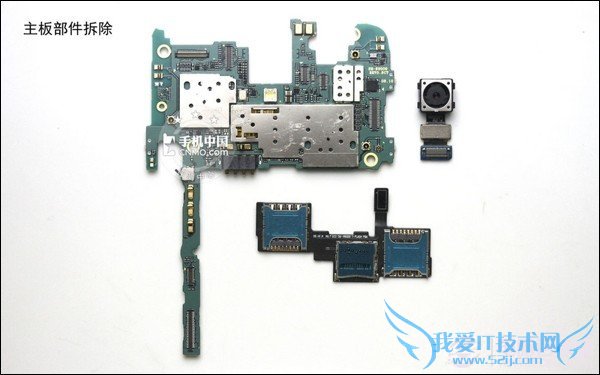

三星Note3拥有两个SIM卡槽、以及一个SD卡扩展存储卡槽，她们均使用排线与主板相连，我们可以很方便的从主板中拆解胡来，如下图所示。
三星Note3后置摄像头以及卡槽拆解特写

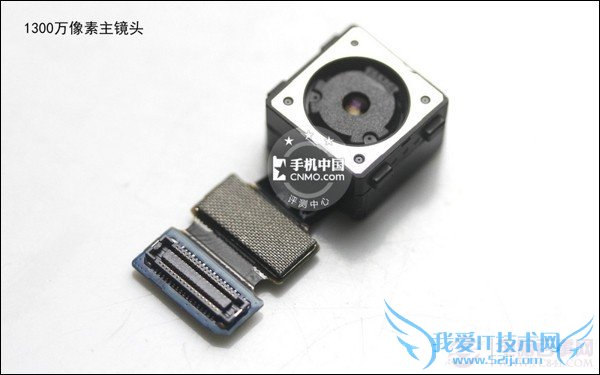

三星Note3后置1300万像素摄像头，在拍照表现上有出众表现，下图为拆解下来的三星Note3主摄像头特写。
1300万像素三星Note3摄像头特写

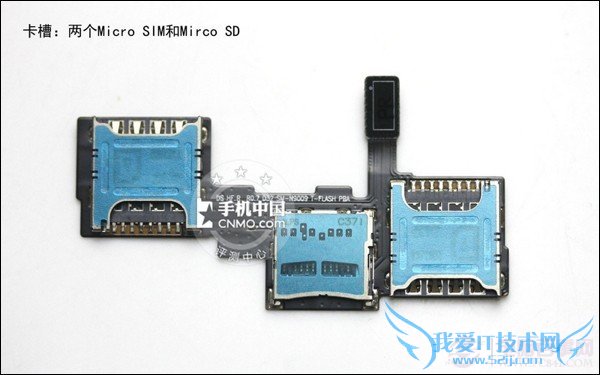

三星Note3电信版为两个MicroSIM卡槽，另外SD卡槽也在此，下图为拆解下来的SIM与SD卡槽特写。
三星Note3卡槽模块特写

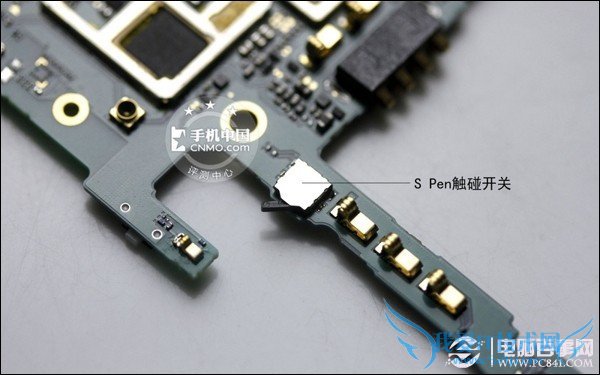

S Pen手写笔是散心Note系列的精华所在，在Note3上S Pen也进行了相应的升级，在主板上依然可见S Pen的触碰开关，当拔出S Pen后会有相应的提升。
三星Note S Pen触碰开关

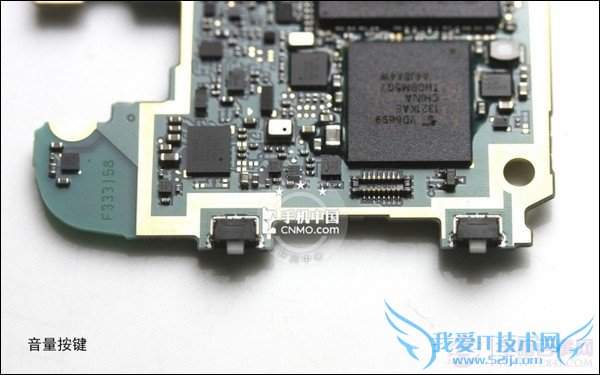

三星Note3主板上的音量键特写

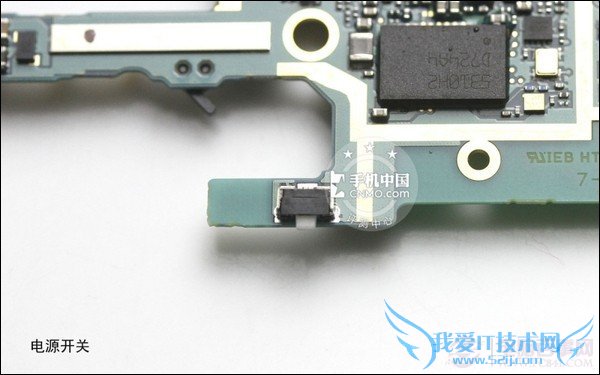

三星Note3主板上电源按键特写

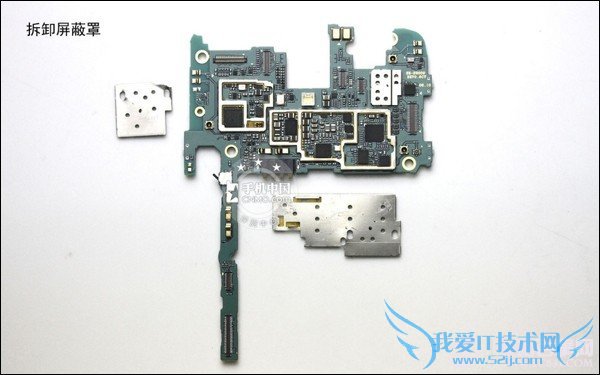

三星Note3主板正面的屏蔽罩固定的相当牢靠，需要找好部位稍用力翘起，下面就进入到芯片部分。
拆除三星Note3主板上的屏蔽罩

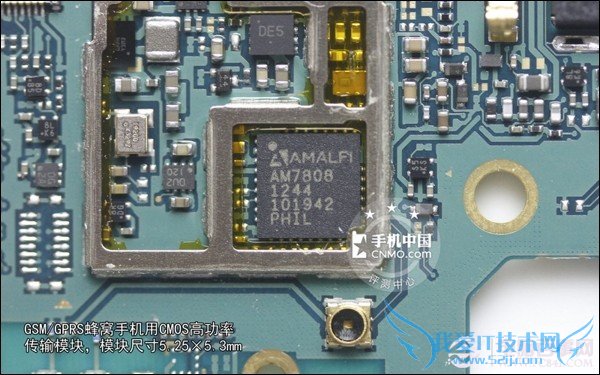

AMALFI AM7808:GSM/GPRS蜂窝手机用CMOS高功率传输模块，模块尺寸5.25×5.3mm。
三星Note3蜂窝发射模块

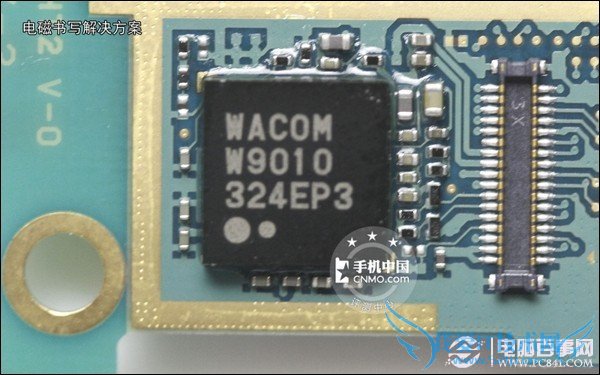

WACOM W9010:电磁书写解决方案，Note3依然沿用了WACOM出品的电磁书写方案，并且升级到了W9010(Note II为9001)。
电磁书写解决方案

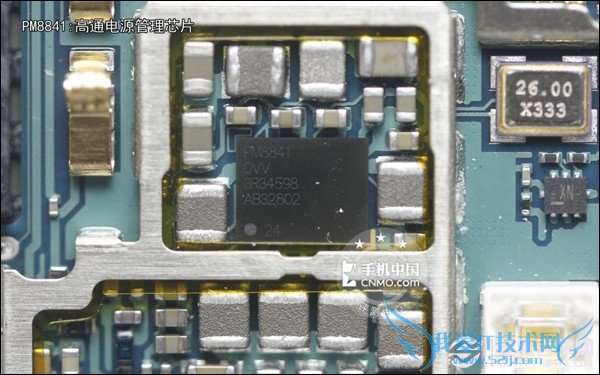

PM8841高通电源管理芯片图解

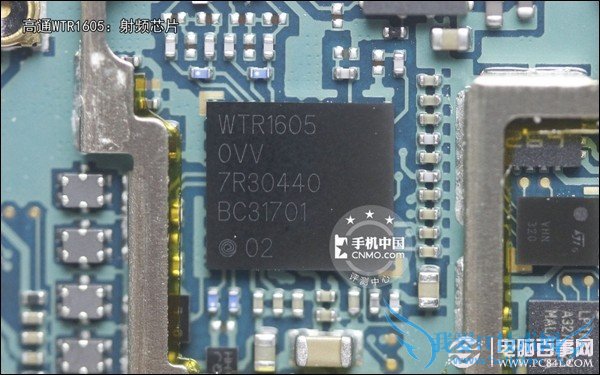

高通WTR1605：射频芯片。(支持WCDMA HSPA/CDMA2000 EVDO Rev.B/TD-SCDMA/TD-LTE/FDD-LTE/EDGE/GPS)，支持全频段，不过在电信版机型上进行了限制。
高通WTR1605电源管理芯片特写

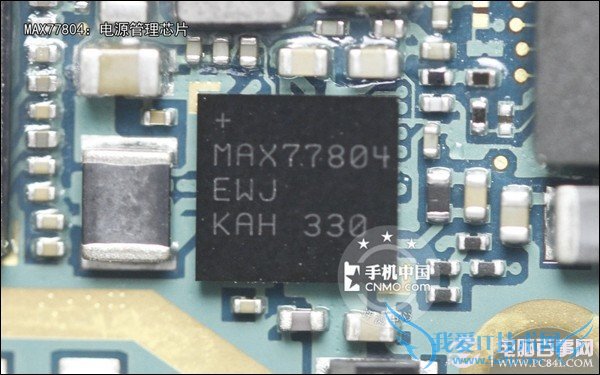

MAX77804：MAXIM电源管理芯片

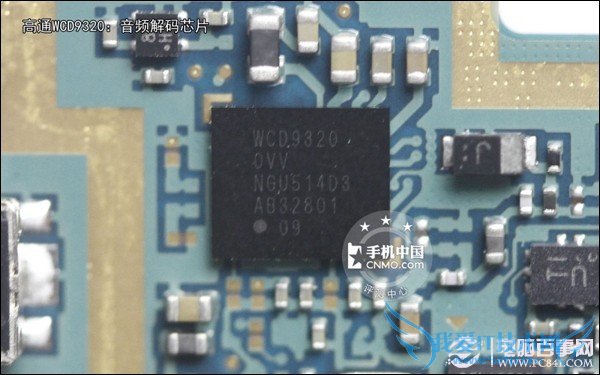

高通WCD9320音频解码芯片图解

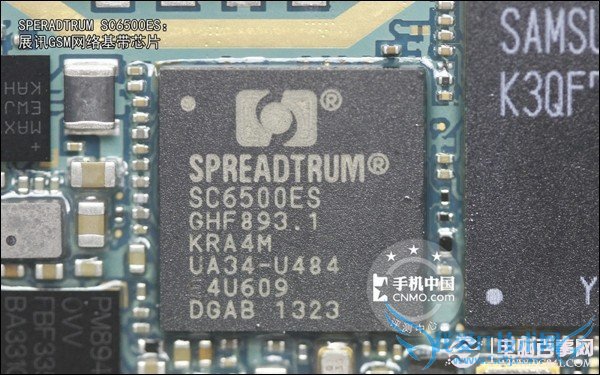

GSM网络基带芯片（SPERADTRUM SC6500ES：展讯GSM网络基带芯片）

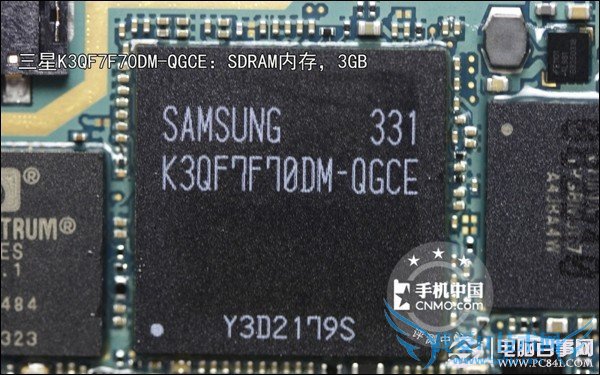

三星3GB RAM运行内存芯片（三星K3QF7F70DM-QGCE）图解

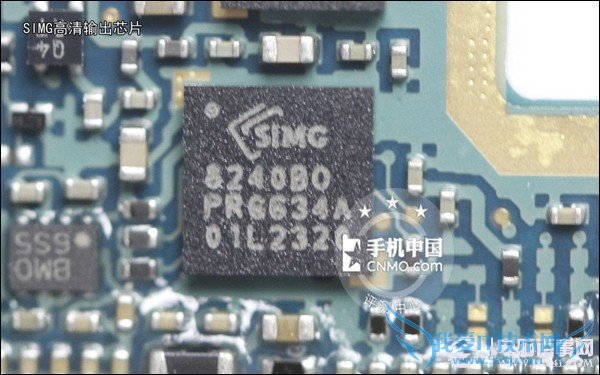

三星Note3支持高清标准，SIMG芯片用于管理高清输出功能，由Silicon Image(美国晶像公司)出品。
SIMG高清输出芯片

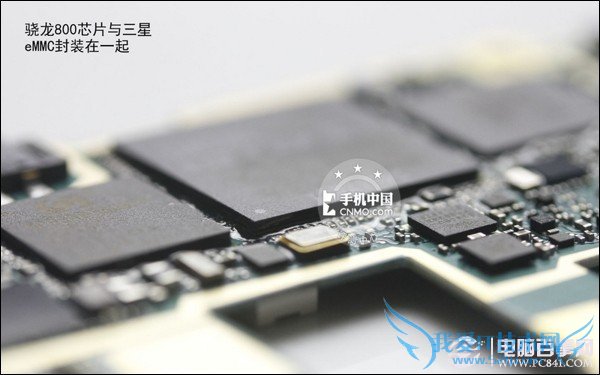

骁龙800四核CPU芯片图解

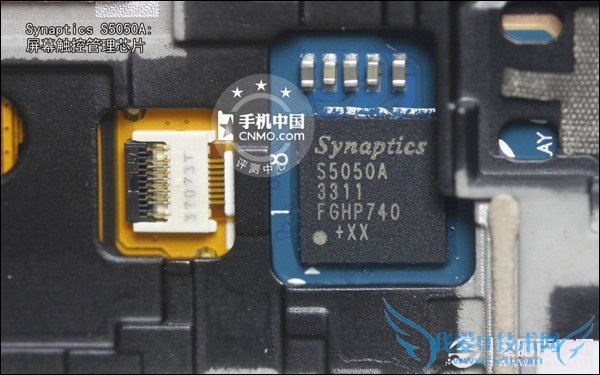

屏幕触控管理芯片（Synaptics S5050A）

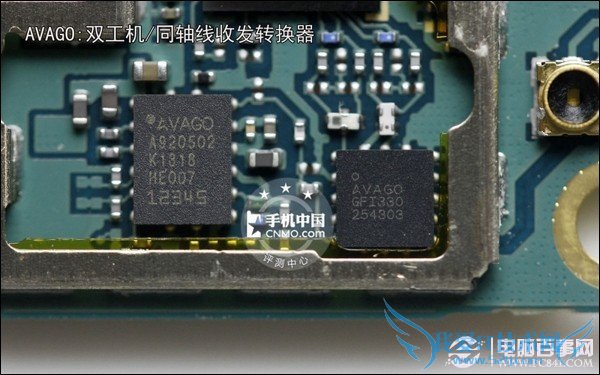

AVAGO芯片特写（双工机/同轴线收发转换器）

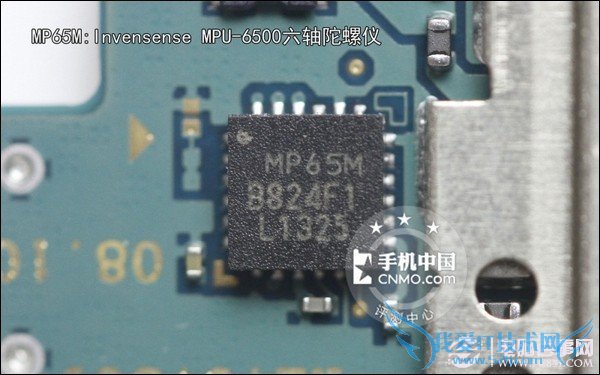

MPU-6500六轴陀螺仪（MP65M：Invensense MPU-6500六轴陀螺仪芯片）

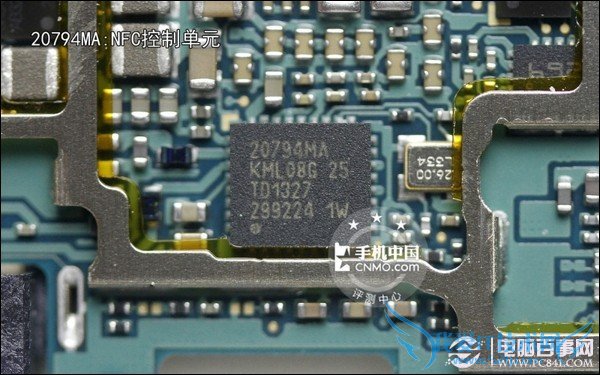

博通20794MA（NFC控制单元）芯片图解

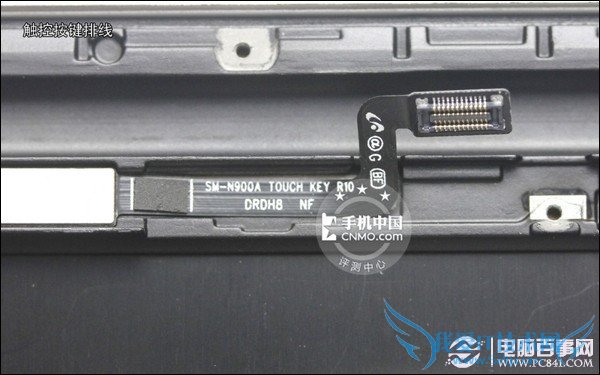

三星Note3触控排线图集

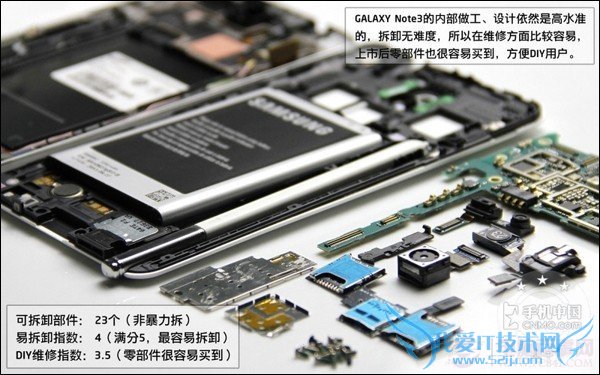

三星Note3拆机图解总结
结束语：通过上面的三星Note3拆机图解评测可以看出，三星Note3内部整体做工与设计都非常的精致，布局清楚，内部空间大，加之采用了很多小模块化，因拆解很简单，因此在维修上也显得更方便，不过手机模块化的设计使得维修成本比也较高，不过对于用户而言，我们更加注重三星Note3的做工与质量，从以上评测中可以看到该机做工精细，在质量上还是比较放心的。
