妹子拆机第五期：三星Note 3拆解简单

　　三星GALAXY Note 3是三星九月份推出的一款机器，它是Note系列的第三代产品，相比前两代产品，它更为高端大气上档次。在硬件配置上，其也非常彪悍，那么它的内部做工如何呢？今天就通过我们的拆解过程一起来看看吧。

　　需要说明的是三星GALAXY Note 3拥有双卡版和单卡版等几种规格，我们此次分别为大家准备了两款机器的拆机详情。其中图文拆机的是白色的单卡版，视频拆机部分是黑色的双卡版。

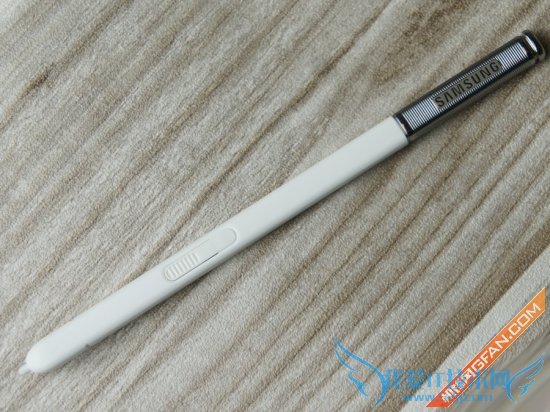

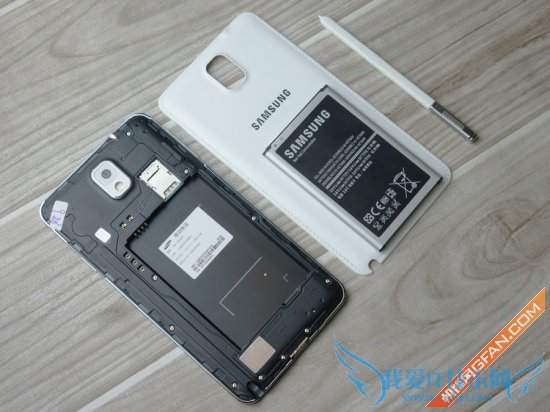

　　三星GALAXY Note 3采用可拆卸电池设计，所以后盖的拆解难度很低，只要拔出三星独有的S-Pen笔就可以轻松打开后盖。

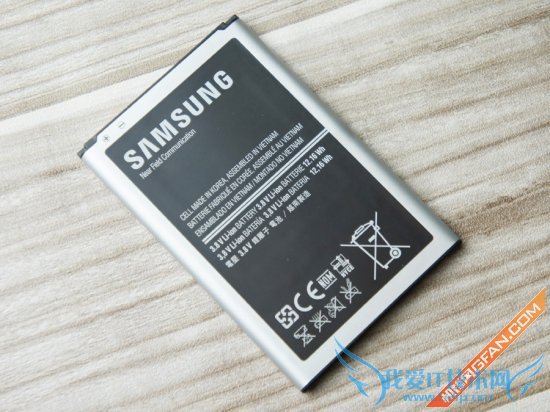

　　后盖开启后，最显眼的就是三星GALAXY Note 3可更换的电池。在进行下一步拆解前，我们先把电池取下来。

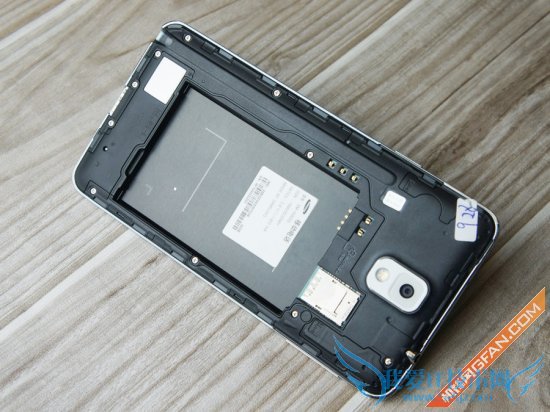

　　三星GALAXY Note 3内部保护壳上共有12枚螺丝，有的螺丝被保护贴纸遮住了，拆除的时候一定要小心。

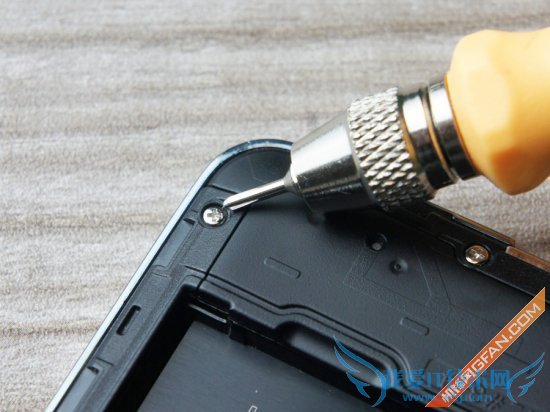

　　三星GALAXY Note 3采用了传统的十字花螺丝，拆卸并不复杂。

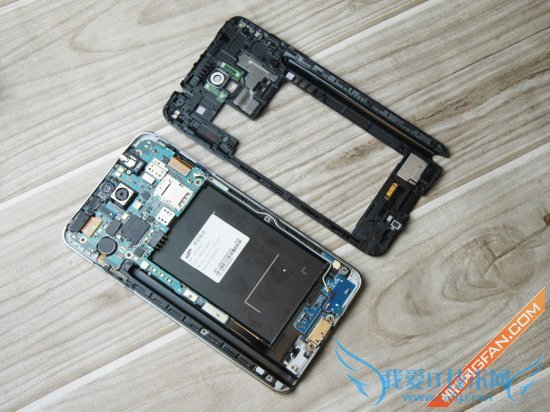

　　取下12枚螺丝后，塑料材质的保护壳很容易就可以和机身分离。三星GALAXY Note 3的保护壳是塑料材质的，手感较为轻薄，拆卸的时候千万不要用蛮力，否则易对保护壳造成致命性伤害。

　　三星GALAXY Note 3的保护壳除了起到保护作用外，上面还集成了天线、振动单元、扬声器部分。

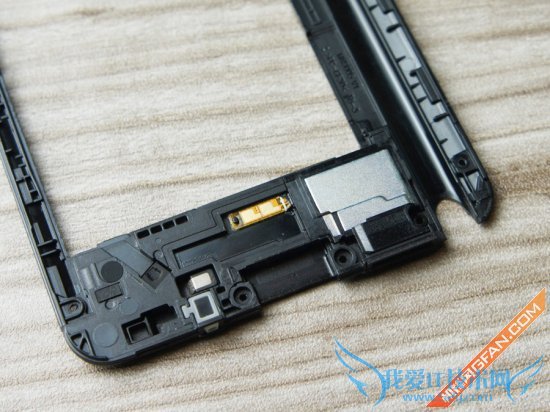

保护壳下半部分的扬声器

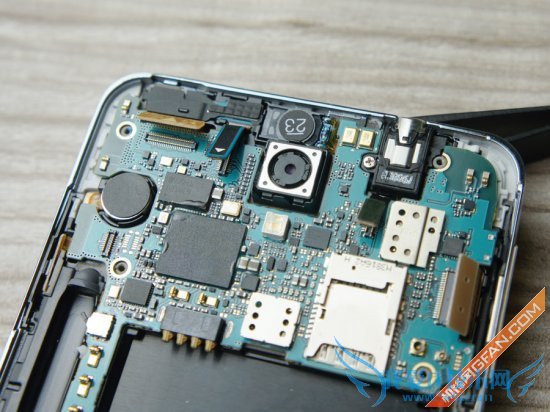

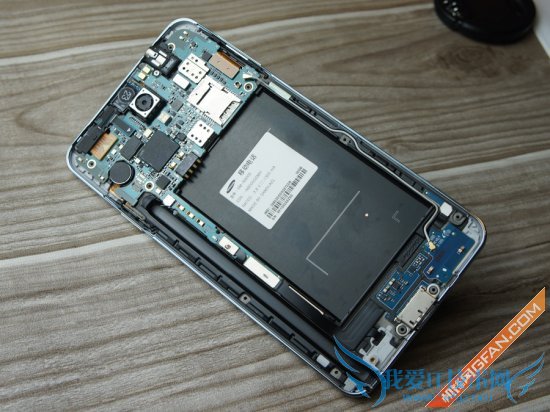

　　三星GALAXY Note 3的内部构造非常简单，除了耳机接口模块附近有一个螺丝固定外，其他大多数部件都是通过双面胶和连接线直接固定机身上，拆解难度不高。

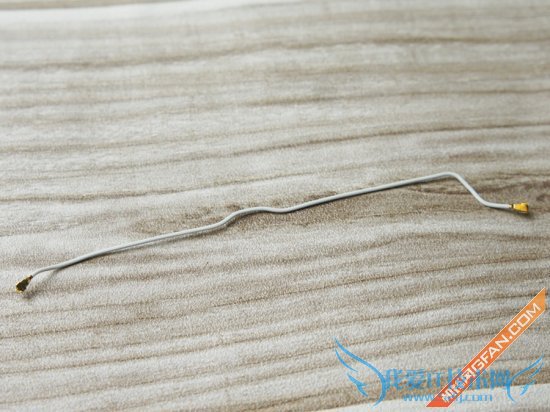

　　三星GALAXY Note 3仅有一根跳线链接上下主板，在进行下一步拆解前首先要取消它。值得称赞的是，Note 3为跳线也准备了对应的凹槽，方面拆机用户将跳线重新安装和固定。

　　下面我们就来进行主板的拆解。Note 3主要是以排线和双面胶固定的，断开排线后，可以轻松拆下所有部件。

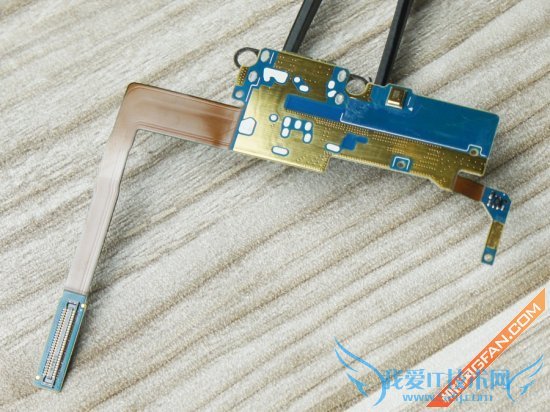

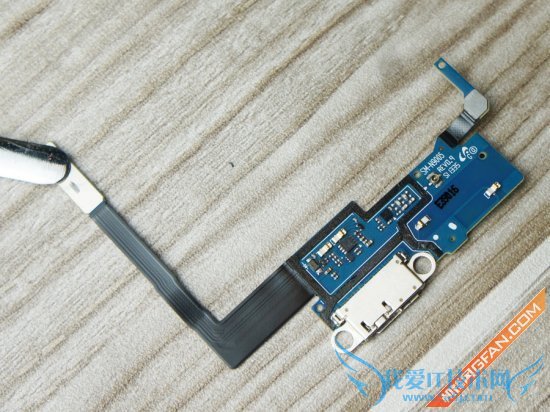

　　断开所有排线后，就可以将小主板轻松取下。

　　Note 3主板上唯一的螺丝就位于耳机接口模块附件，用于将其固定在主板上。

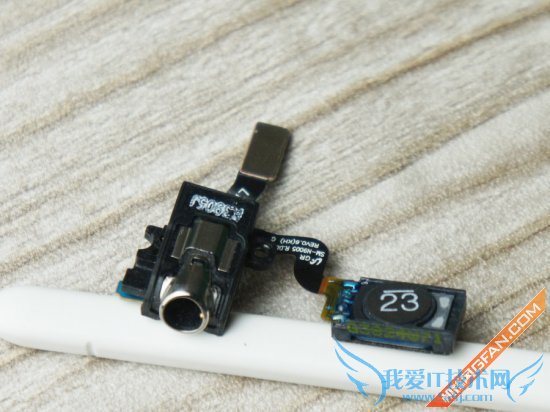

耳机接口模块

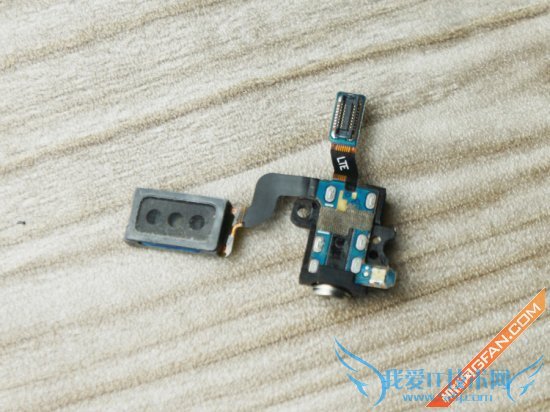

耳机接口模块背部

　　断开所有排线后，就可以将大主板从机身上分离下来。Note 3单卡版的芯片几乎没有进行任何防护，直接呈现在我们眼前。

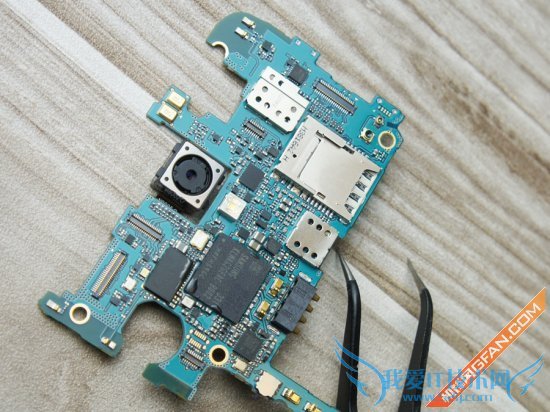

大主板的正面

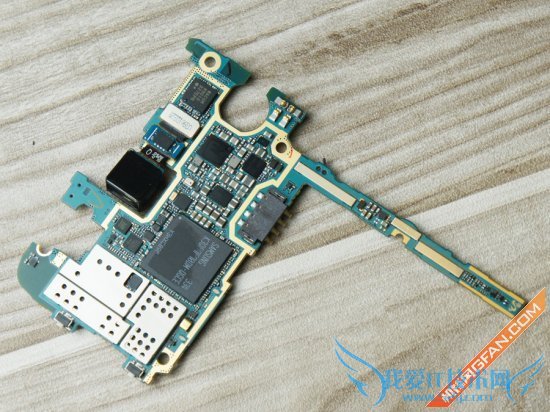

大主板的背面

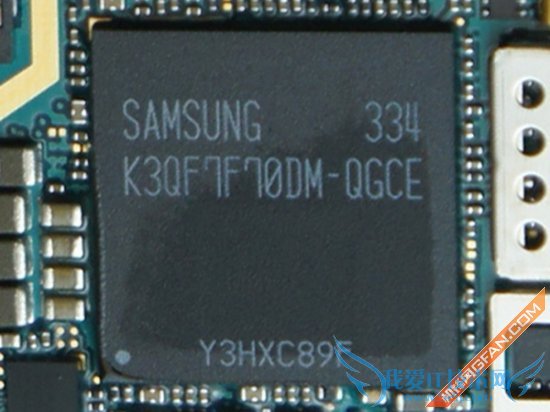

　　三星K3QF7F70DM-QGCE：SDRAM内存，3GB。

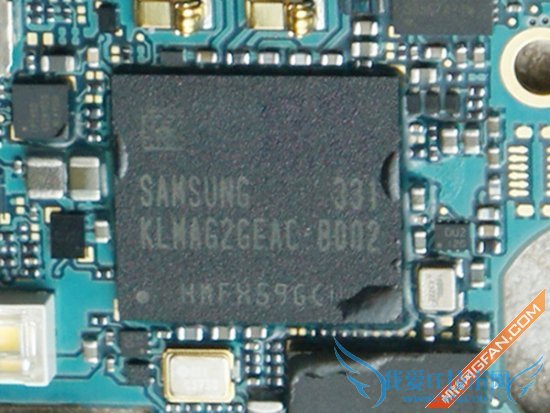

　　三星出品的16GB大容量存储芯片。

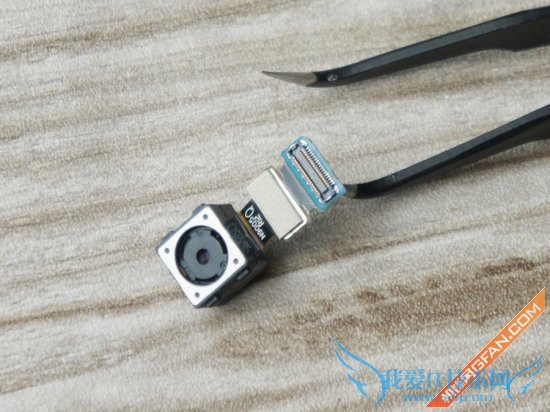

　　Note 3所采用的1300万像素主摄像头。

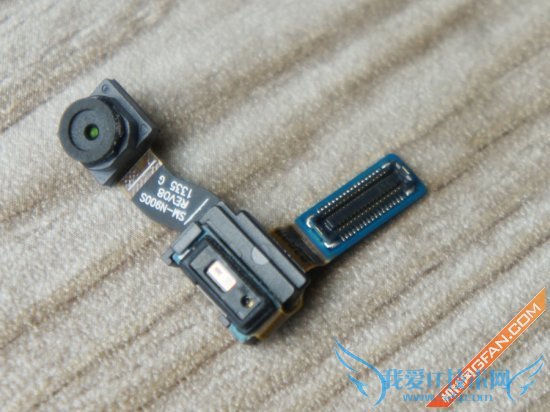

　　Note 3的光线感应器和前置摄像头。

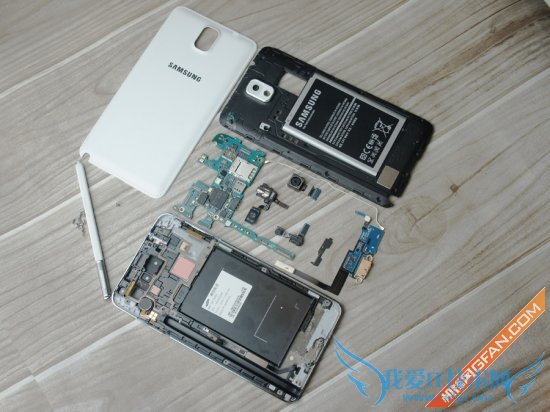

　　三星GALAXY Note 3的拆解全家福。

三星Note 3双卡版视频拆解

       编辑点评：三星GALAXY Note 3是小编目前所遇拆解机型中最易拆解的一个，这样做的好处就是部件维修非常容易，只需要找到对应的零件进行更换即可，降低了维修成本。如果您不在意官方保修的话，出了小故障自己维修也是非常简单的。
