酷派针对中国电信4G网络用户推出了一款售价1290元的全网通双卡4G酷派双棒T1，该机具备千元低价，四核主流配置以及双卡全网通等亮点，受到不少手机用户关注。究竟酷派双棒T内部做工怎么样呢？下面我们通过此次酷派双棒T1拆机评测来一看究竟。

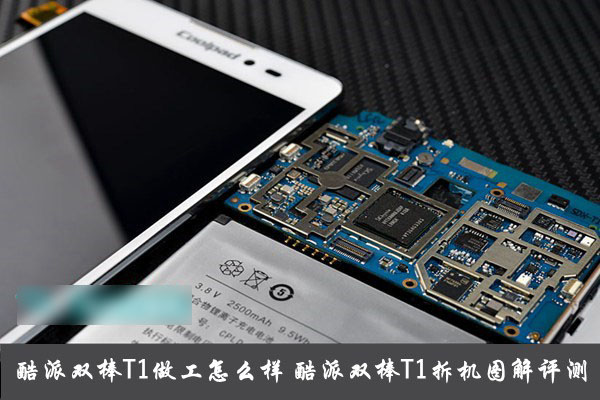

酷派双棒T1做工怎么样 酷派双棒T1拆机图解评测

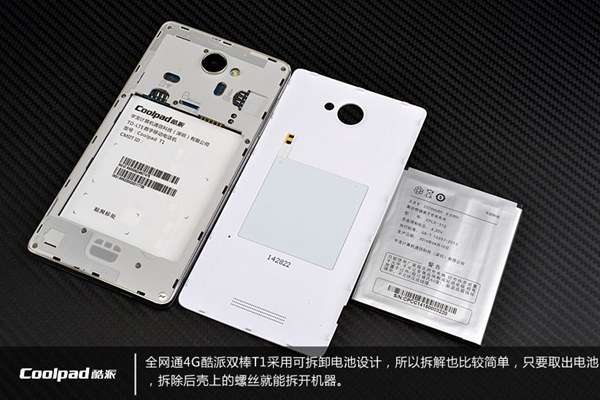

全网通4G酷派双棒T1采用可拆卸电池设计，所以拆机也比较简单，只要打开后盖，然后取出电池，之后拆除后壳上的固定螺丝就能拆开机器，如下图所示：

酷派双棒T1后盖拆解

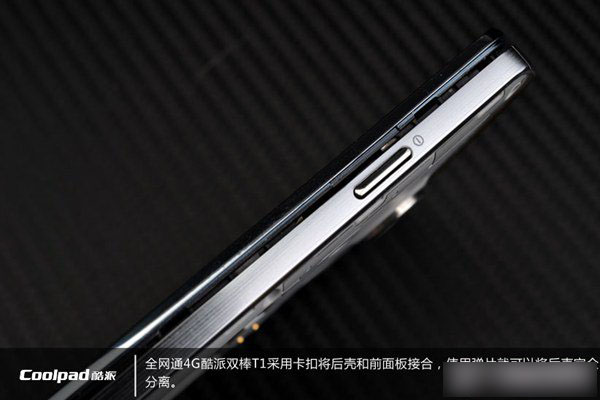

酷派双棒T1手机采用卡扣将后壳和前面板接合，使用弹片就可以将后壳完全分离，如下图所示：

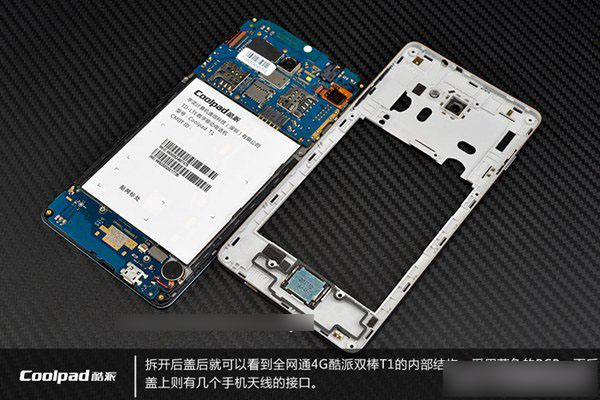

拆开酷派双棒T1后盖，我们就可以看到全网通4G酷派双棒T1手机的内部结构了，其采用蓝色的PCB，而后盖上则有几个手机天线的接口，如下图所示。

酷派双棒T1内部结构图

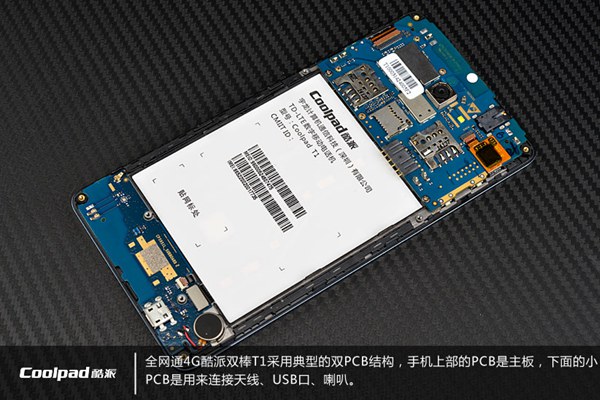

酷派双棒T1内部采用了典型的双PCB结构，手机上部的PCB是主板，下面的小PCB是用来连接天线、USB口以及喇叭等，如下图所示。

酷派双棒T1内部PCB主板特写

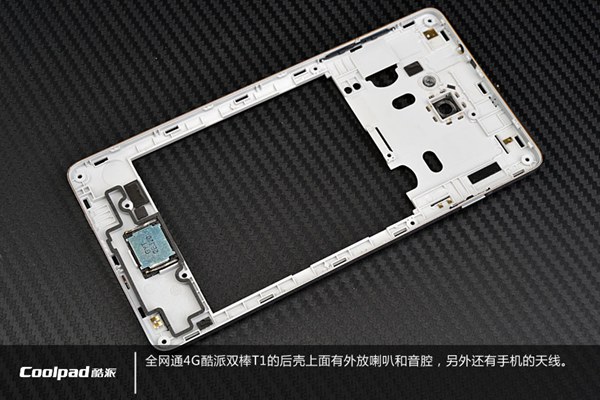

从拆卸下来的酷派双棒T1后壳上，我们可以看到有外放喇叭和音腔，另外还有手机的天线。

酷派双棒T1后壳内部外观

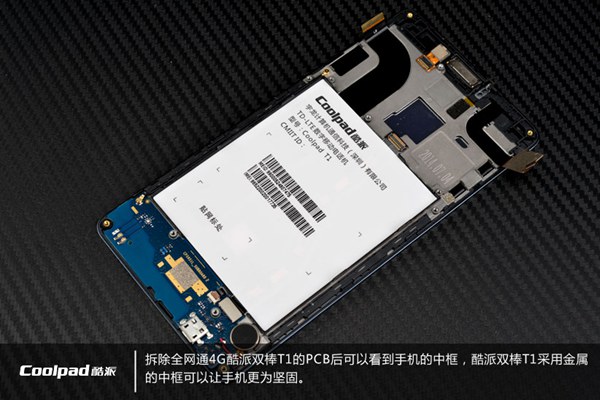

拆除全通通4G酷派双棒T1的PCB板后，就可以看到手机的中框了。酷派双棒T1采用金属的中框，可以让手机更为坚固。

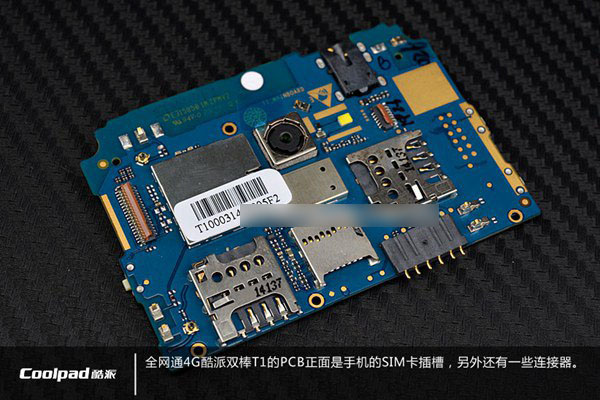

酷派双棒T1的PCB主板生面是手机的SIM卡槽，另外还有一些连接器，如下图所示。

酷派双棒T1主板正面

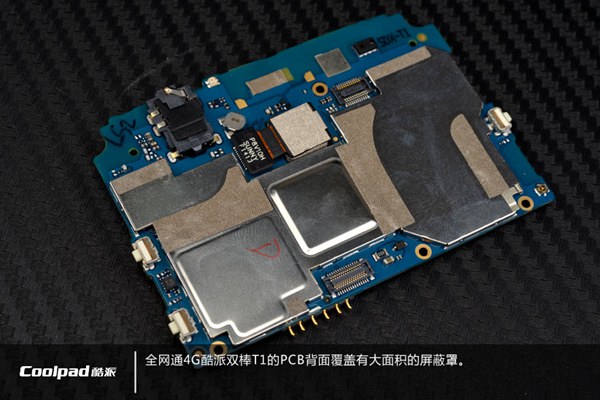

酷派双棒T1的PCB主板背面覆盖有大面积的屏蔽罩，毫无疑问，屏蔽罩下面就是手机芯片，如下图所示。

拆除主板背面的金属屏蔽罩后，我们就可以看到手机的各主主要核心芯片了。

酷派双棒T1芯片拆解评测

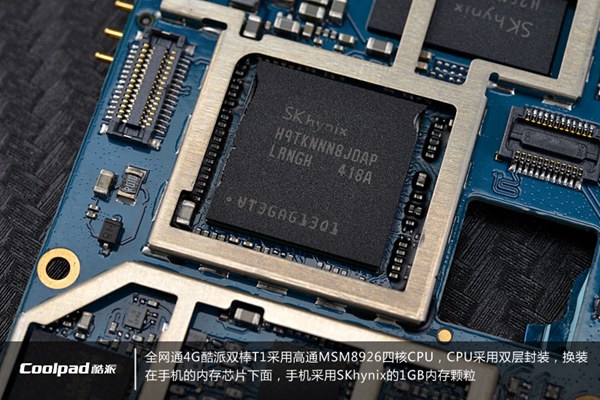

酷派双棒T1采用高通MSM8926四核CPU，CPU采用双层封装，换装在手机的存芯片下面，手机采用SKhynix的1GB内存颗粒。

图为高通MSM8926芯片

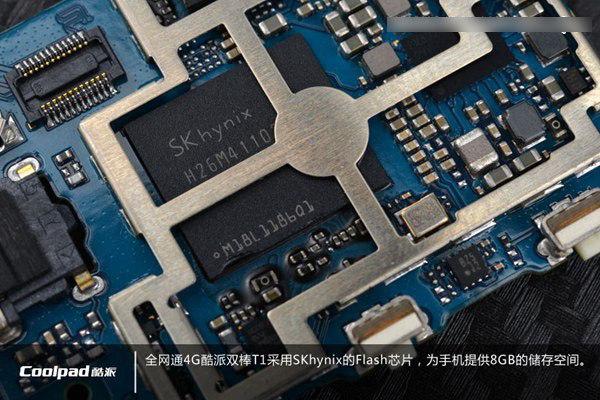

全网4G酷派双棒T1采用SKhynix的Flash芯片，为手机提供8GB的存储空间。

SKhynix的Flash芯片

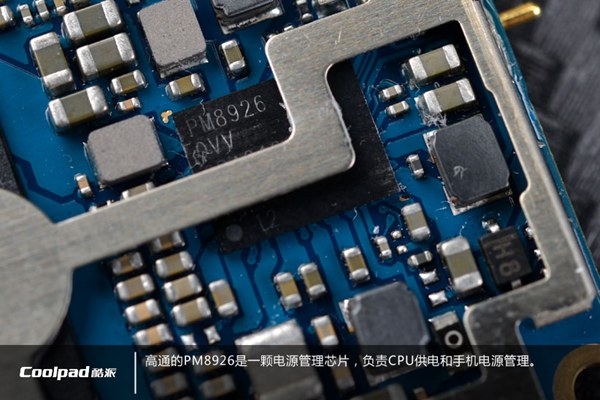

图为酷派双棒T1内置的高通PM8926电源管理芯片，负责CPU供电和手机电源管理。

高通PM8926电源管理芯片

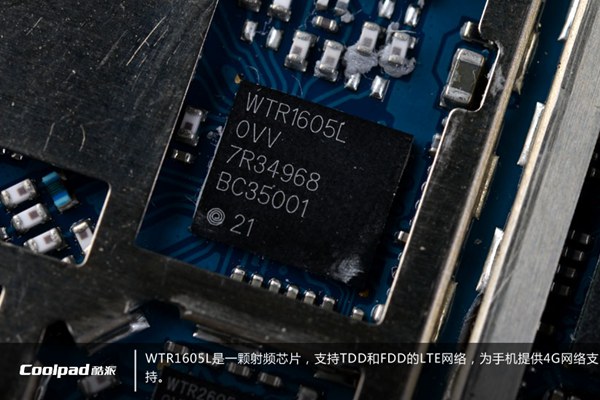

图为酷派双棒T1内置的WTR1605L是一颗射频芯片，支持TDD和FDD的LTE网络，为手机提供4G网络支持。

酷派双棒T1 4G网络基带芯片

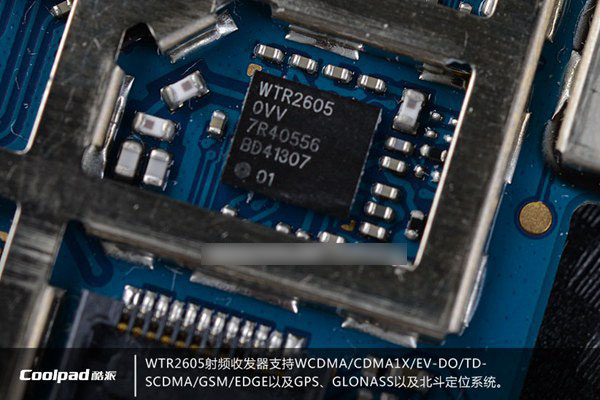

下图为酷派双棒T1内置的WTR2605射频收发器，其支持WCDMA/CDMA1X/EV-DO/TD-SCDMA/GSM/EDGE以及GPS和北斗定位。

WTR2605射频收发器

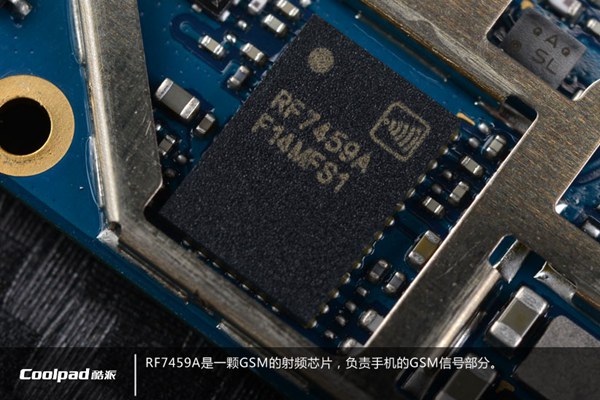

图为酷派双棒T1内置的RF74591 GSM射频新品，负责手机的GSM信号部分。

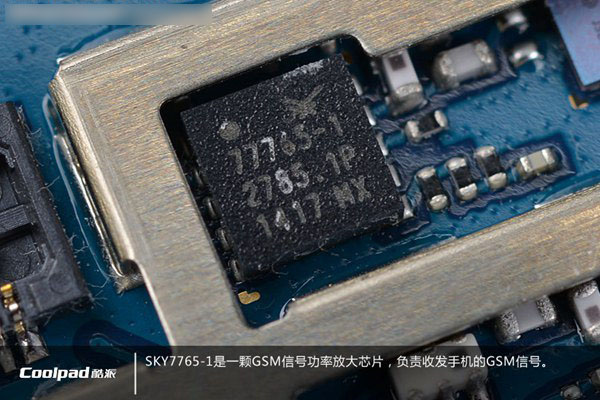

图为酷派双棒T1内置的SKY7765 GSM信号攻略放大芯片，负责收发手机的GSM信号。

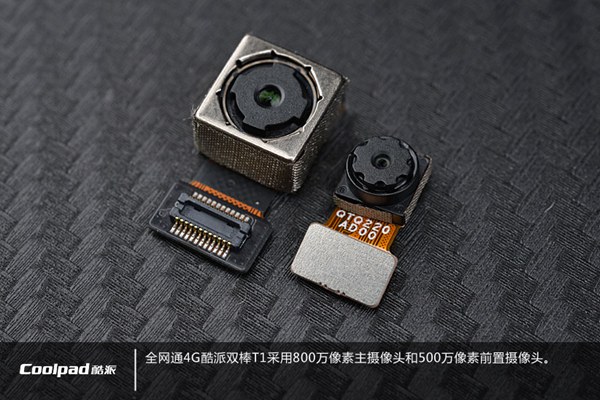

图为拆解下来的酷派双棒T1前后摄像头，其中前置500万/后置800万像素摄像头。

拆机总结：酷派双棒T1智能手机依旧延续了酷派一贯的优良设计和做工，采用国际知名的4G方案，可以实现4G双卡双待功能，另外该机售价仅1290元，是一款具备扎实做工、高性价比的千元4G手机。
