RC一阶电路的响应测试何为积分电路和微分电路，他们必...

优质解答

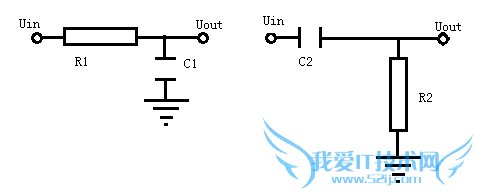

见图：左边是积分电路,右边是微分电路.

积分电路其实就是一个一阶低通滤波器,频率低的信号可以直接通过,而频率高的信号由于C1的存在,被导入了“地”；因为高频交流分量的积分等于0,所以不影响积分结果；电容C1能累计直流中的电荷,实现电荷的累计,即积分.电阻R1是作用是限制直流充电电流的大小.R1、C1一起作用就确定的整个RC电路的截止频率,截止频率一下的信号会被积分,特征频率以上的信号会被滤除.

微分电路其实就是一个一阶高通滤波器,频率高的信号可以通过电容C2,直接到输出端,而频率低的信号则被电容阻止；使得输出端的输出值为频率高于截止频率的各种高频分量的总和.工作原理与积分电路正好相反,即实现微分电路.

无论积分电路还是微分电路的截止频率都是一个固定的值,公式如下：

f=1/2*pi*RC

其他类似问题

问题1：大学电路实验RC一阶电路的响应的问题 1.零状态RC电路,t=0时刻开始充电,t=一个时间常数的时电容的电压是否达到稳定?在RL电路中的电感的电压能否达到稳定?为什么2.电阻值固定,一阶电路中的[物理科目]

1 不能,正常时电感稳定了电压也就消失了

2有啊 有公式,有两个时间常数

3没有影响

问题2：RC一阶电路响应测时间常数误差分析与结论RC一阶电路响应测时间常数τ误差分析与结论?

时间常数τ是指电路输入阶跃信号时,电路输出波形中从10%稳态值上升至90%稳态值的时间间隔.为了减小误差,你可多次测量求平均.

问题3：rc一阶电路响应实验的结论是什么啊[数学科目]

结论就是电路的频率响应,也就是电路的输出与输入的衰减值随输入频率的变化关系.也可以用电路的通频带来表示.

问题4：RC一阶电路响应测试的时间常数怎么计算

R为与动态元件相连的一端口电路的等效电阻

同一电路中所有响应具有相同的时间常数

t = R C

问题5：实验RC一阶电路响应测试 误差实验测出的时间常数τ值与理论值相差很大,误差在哪里?

是做阶跃信号的测试吗?

误差大的话有可能是电容的标值和实际值不一致,建议测测电容的实际容值.
