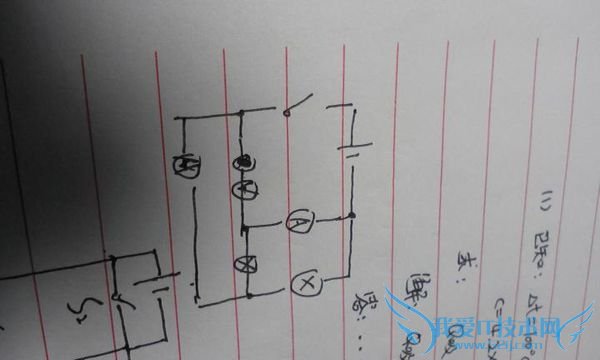

如图 填适当的电表符号

优质解答

从上到下依次是VAV

其他回答

从上倒下，从左到右

追答： A V A 追答： 左边A 右边电源 追答： 电源电流向上

其他类似问题

问题1：在右图中的〇里填上适当的电表符号，使之成为正确的电路图．[物理科目]

在此电路图中，和R₁串联的电表应该是电流表；和R₂串联的电表应该是电流表；和电源串联的电表应该是电流表，而且它在干路上；最下方的电表和R₁、R₂并联，因此它应该是电压表．电路图如下：

问题2：在图11-5-5的?里填上合适的电表符号,是电路成为并联电路 [物理科目]

问题3：在下列图中填上电流表或电压表符号

图1ab电流表c电压表.图2bc电流表,a电压表.

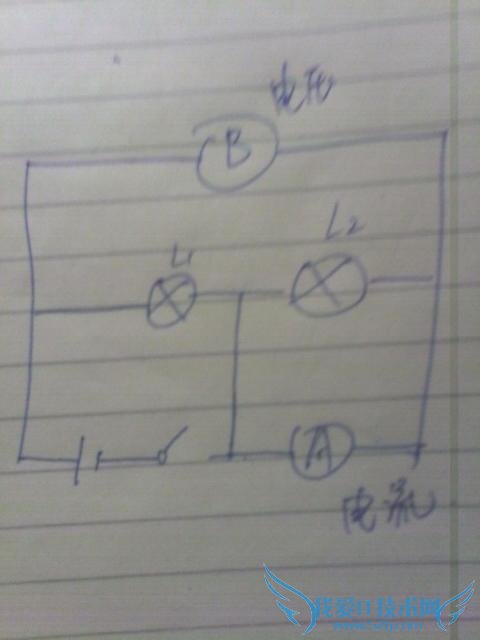

问题4：左边是图 填两个电表符号 电流表或者电压表 本别用A和B表示

问题5：填电表符号的题型我物理的填电表符号的这一类题,总是做不好,所以想多练练,谁有有关这样的题,可以给我发过来![物理科目]

先把全电路走一遍,判断各个用电器与电表之间的连接状况,然后根据“电流表串联,电压表并联”的法则填入.如果电路较复杂,可以用节点法化简.方法如下：先将电路各点分别编上号,如abcd.（注意导线2端为同一点）,然后将点按照电势高低依次排列（也可看成电流流过的顺序先后）,最后将用电器和电表填入即可.简单吧.
