一层板配筋图是指一层地面，还是一层顶面

优质解答

一层楼顶面

其他类似问题

问题1：梁配筋图次梁搁置出的箍筋加密至3@50,箍筋直径同主梁,搁置于墙上的梁,梁下均设240*240*180预制混泥土垫块QL纵筋为4Φ12,箍筋为Φ6@200,宽为240,高为300.望大虾们解释下上面的数据及专用名词[数学科目]

我来为您解答一下.

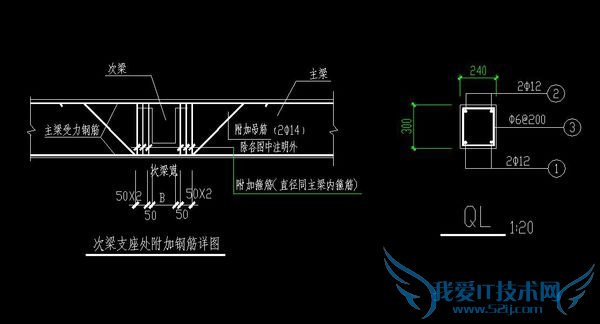

1.次梁搁置出的箍筋加密至3@50,箍筋直径同主梁

指的是主梁作为次梁支座时的一个构造处理,就是主梁在有次梁相交的位置,也就是次梁搭在主梁处的位置,主梁的箍筋需要加密,在次梁两侧各有3根间距为50,钢筋规格同主梁其他部位箍筋.下图为示意.

2.搁置于墙上的梁,梁下均设240*240*180预制混泥土垫块

指的是如果梁的一端搭在了墙上的时候,在梁的下部增加混凝土的垫块,就是等于给梁垫了一下,但是从240*240*180来说 这个垫块过小.

3.QL纵筋为4Φ12,箍筋为Φ6@200,宽为240,高为300

这是圈梁,梁截面为240*300,四角钢筋为4根12的布置,箍筋直径为6间距200.

问题2：楼面板负筋的架立筋是板凳筋吗?（如图）板也有架立筋吗?

亲：

楼面板负筋的架立筋是面筋,板凳筋又称马凳.这两个是不同的钢筋.

架立筋是面筋,相当于负筋.

板凳筋就是马凳筋,如下图所示,板凳筋是支撑板筋的,就是给板筋有充足的保护层的.

亲,明白了吗?不明白,再问.

问题3：梁配筋图中,这个表示什么?用粉红色箭头指的那个数值,为什么加括号?表示什么[数学科目]

疑为错误的标准

正确应是：2x16＋（1x20）

表示为：2根16的通长钢筋,1根20的架立钢筋

图示的标注 （2x16＋1x20）,应全部理解为架立筋

详见 03G101-1 ,24页 四

问题4：板配筋图图上这些数字分别的含义

朋友这个不是板钢筋而是梁配筋图,你所截的图只是梁的原位标注信息.

根据你提供的截图是有些符号没有显示出来,是cad字体缺少的原因.你截图中只是表明梁的原位标注钢筋信息与吊筋信息.

我建议你在网上下载11g101-1图集仔细阅读
