结点电压法求U

优质解答

你好：

这道题目根据公式进行计算；

电工社区：http://bbs.gongkong.com/Career/diangong.htm

其他类似问题

问题1：用结点电压法求电压U. [数学科目]

谁的电压?

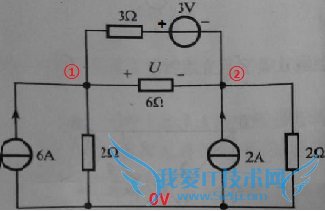

问题2：用节点电压法求电压U. [物理科目]

(1/2 + 1/3 + 1/6) * V1 - V2/3 - V2/6 = 6 + 3/3 ；节点①

(1/2 + 1/3 + 1/6) * V2 - V1/3 -V1/6 = 2 - 3/3 ；节点②

节点电压法是以流入节点的电流代数和为零列方程的,基本规则如下：

自电导之和乘以节点电压,减去互电导乘以相邻节点电压,等于流入节点的电源电流代数和.

自电导：只要电阻的一端在节点上,电阻的倒数就是电导.

互电导：电阻连接在两个节点之间.

电流源内阻无穷大,电导为零.

受控源只是参数受激励源控制,其电源属性不变.

问题3：试用节点电压法计算图中的U [数学科目]

各支路流入节点的电流总和为0

(100-UL)/20+(-100-UL)/50+(-200-UL)/50+(0-UL)/20+(50-UL)/10=0

解此方程即可求出UL=(50/3)V.

问题4：什么是 结点电压法

在电路中任意选择某一结点为参考结点,其他结点为独立结点,这些结点与此参考结点之间的电压称为结点电压,结点电压的参考是以参考结点为负,其余独立结点为正.

在具有n个结点的电路中写出其中（n-1)个独立结点的kcl方程,就得到变量为（n-1)个结点电压的共（n-1)个独立方程,称为结点电压方程,然后由此求出所需的电压和电流就是结点电压法.

如果不清楚,可以去书店借下这本书看下,第三章最后一节就是这个结点电压法

问题5：分别用网孔法,节点法和戴维南定理求电压u

左边 R 的电阻值漏标了.
