数字电路技术基础门电路习题图中均为74系列TTL门电路...
科目： 关键词：数字电路技术基础
优质解答
（a）、（b）对的。
（c）、（d）第一级是三态输出的与门，控制端是低电平有效。输入信号 EN'、EN 只是变量的名称，在实践中使用不规范，不能理解成 EN' = 0 ，EN = 1 ，如果是这样应该直接标出 0 、1。要是你的老师是这么说的，我无话可说，你是对的。
Y3 = ( (EN'AB)' C )'
= EN'AB + C'
(d) Y4 = ( (EN'AB)' C )'
= EN'AB + C'

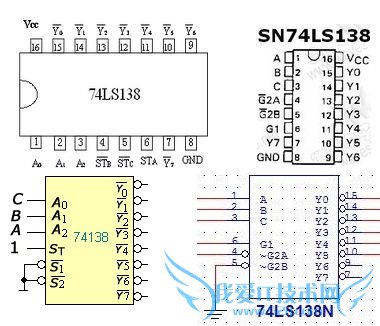

如图是我搜索的 74ls138 ，可见对低电平有效的表示方法不一致，我是按黄色的作图。
其他回答
你写的是对的。
