请问如图蓝色云线中的R85反向弧线，怎么画，

精选知识

设大环外圆半径为R1,小环外圆半径为R2,反向圆弧半径为R

以大环圆心为圆心,（R1+R）为半径,做弧；

以小环圆心为圆心,（R2+R）为半径,做弧；

两弧相交于一点,此点即为圆弧R的圆心

以此圆心为圆心,R为半径做圆（或弧）,则此圆必然与两圆环外圆相切

修剪掉多余部分,剩余的即为图中云线中的反弧

其他类似问题

问题1：国画简单蓝色浪花图和怎么画

是这种么

问题2：疯狂猜图蓝色的背景中间有一个好像云的东西是什么品牌,三个字的

答案：米其林

首发命中!

问题3：在PS里如何画图形出现我图上蓝色十字线

1\视图-标尺

2、鼠标放在标尺上,单击不放,拖动就可以了.

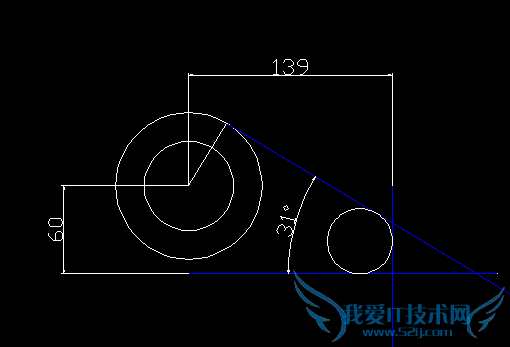

问题4：CAD中,这样的图中蓝色部分怎么确定?尤其是斜线部分怎么画?只求思路除了偏移这条直线向上20,与中心线交点为圆心画圆R20,.然后用切点画直线.还有什么跟简单的办法呢?[数学科目]

先随便画一条水平线（画长一点）,顺时针旋转31度,以直径圆100和直径圆61的圆心为起点垂直于刚才画的那条旋转后的线,这样会出现一个与圆的交点,再把旋转后的线移至交点处,这样斜线就画出来了.再以直径圆100和直径圆61的圆心画一条竖线,向右偏移139.两条线画好了,加上50度角的那条水平线,再用命令（相切,相切,相切）画圆,那条圆弧就出来了.

不明白请继续追问.

问题5：求画蓝色的面积.[数学科目]

从2厘米处垂直切开.反转拼成大圆,大圆面积减去小圆面积.

（6-2）/2/2=2

2X2x3.14=12.56

2/2=/

1x1x3.14=3.14

12.56-3,14=9.42cm2
