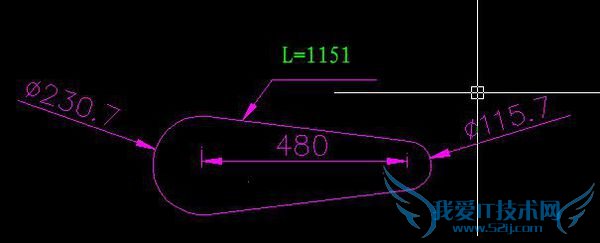

12A就是6分的链条，就是6/8英寸，即3/4英寸，其节距=3/4*25.4=19.05mm，可以这样换算12*0.5=6，比如08a就是4分，其节距=4/8*25.4=12.7mm，10a就是5分p=5/8*25.4=15.875，16a就是8分，也就是1英寸p=25.4mm。你说的12a 38齿的链轮节径d=p/sin（180/z）=19.05/sin(180/38)=230.687.和你说的200左右有点偏差。同样19齿的d=115.739。在cad里面画图中心距离480，测得链条中心线长1151，链条 长度要是19.05的整数倍，最好是偶数倍1151/19.05=60.419，取整数60节或者62节，链条一般要留有调整量，所以长度=60*19.05=1143或者62*19.05=1181.1，强度根据经验吧，3/4英寸没问题，当然具体看工作环境。
