工程力学求解答，求杆的总变形.

精选知识

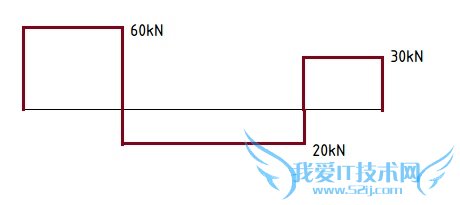

先画出杆的轴力图.如图

从右到左开始算形变.

最右端1m.应力为σ1=F/A1=100MPa.应变ε1=σ1/E=0.0005.形变ΔL1=ε1*L1=0.0005m=0.5mm

中间段,计算过程如上,ΔL2=-0.001m=-1mm（负号是因为是压缩）

最左端,ΔL3=0.001m=1mm

所以,最终形变为ΔL1+ΔL2+ΔL3=0.5-1+1=0.5mm

其他类似问题

问题1：工程力学中“刚性杆”的性质还有变形的特点

刚性的定义

1.形状永远不会变.

2.其任意两点间距离不会改变.

3.弹性系数无穷大.

上面三种等价,都是刚性的定义.刚体,刚性杆,都差不多.

一般是指材料在外力作用下不发生变形的能力.当然在外力作用下绝对不变形的是理想的刚体,现实中是没有的,但有很大的外力作用下才发生微量的弹性变形的材料,那就是刚性好的材料.在很小的外力作用下就发生了变形,那就是刚性不好的材料.

问题2：工程力学杆件的基本变形形式有哪几种?应变有哪几种?

杆件的基本变形有三种：拉伸（压缩）,扭转,弯曲.

基本应变有三种,就是以上三种变形对应的杆的变化

问题3：工程力学问题 杆件两端受等值、反向、共线的一对外力作用,杆件一定发生地是轴向拉（压）变形杆件两端受等值、反向、共线的一对外力作用,杆件一定发生地是轴向拉（压）变形问这句话[生物科目]

错的

首先,有泊松比,轴向拉压变形的同时,一定有垂直轴向的压拉变形

同时,如低碳钢,轴向拉压时,产生的是45度剪切破坏,会发生45度方向的晶体滑移（变形）

另外,如果是压杆问题,发生的会是一阶屈曲变形,当然也不是轴向的

还有,如果杆是不均匀的,不连续的,不是各向同性的等等,都不能保证变形的轴向性

问题4：《工程力学》 杆件产生扭转变形的变形特点是：各横截面饶杆件轴线发生（ ）.

巨变

问题5：《工程力学》 杆件产生扭转变形的受力特点是：在垂直于杆件轴线的平面内,受到大小（ ）、转向相反的（ ）

大小相同,转向相反

没事找个纸扭扭看就知道了
