数字电路试题_数字电路中逻辑关系的问题请问最小项表达式是原变量...[数学]

精选知识

没说清楚.能来个具体题目吗?

其他类似问题

问题1：数字电路中的三种基本力逻辑关系为 、 、 .[物理科目]

与或非

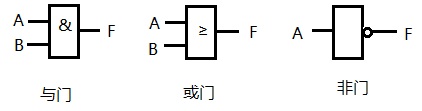

问题2：数字电路处理的基本逻辑关系有哪三个?对应的电路分别哪三个?对应电路的逻辑符号为哪三个?

与、或、非 ,与门、或门、非门 .

问题3：数字电路的题目化简不出来啊,谢谢叻[数学科目]

打字写出题目,等式右边是你自己写的?异或门符号你复制我的⊕

问题4：数字电路问题看图求F=?

第一个是三态门,B = 1 时,A 传输至下一级的异或门,B = 0 时,输出高阻态,等于输出逻辑 1 ,做出 F 的真值表再化简：

F = A'B'C' + A'BC + AB'C' + ABC'

= A'B'C' + A'BC + AC' (B' + B)

= A'B'C' + A'BC + AC'

= (A'B' + A) C' + A'BC

= (B' + A) C' + A'BC

= (A'B)' C' + A'BC

= (A'B)⊙C

⊙ 是同或门的符号,即异或非门,输入相同,输出为 1 .

看你熟练哪种化简方法,用卡若图化简可能更快.

问题5：关于数字电路的题.

图很简单,就不画了,一说就清楚了.四选一数据选择器的地址输出A1,A0分别接信号输入A及B,因函数要实现的功能是Y=AB+（AB）‘,所以在地址输入A1,A0输入为11及00时输出为1,这样把数据选择器的输入端D0,D3接高电平1,D1,D2接低电平0.就很简单的实现了你所要求的功能
