lm324电压跟随器_跪求用LM324得到峰峰值2v频率6khz的三角波发生电路，...[物理]

精选知识

简单三角波发生电路

其他类似问题

问题1：用lm324产生三角波电路图[物理科目]

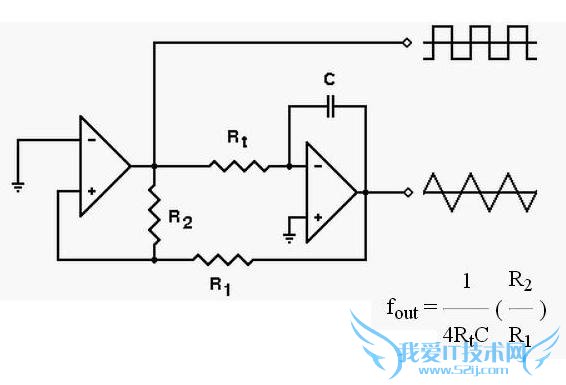

电路如图,需要用到两个运算放大器,LM324里面有四个运放,随便接两个就可以了.

问题2：我要将方波转化为三角波.已经知道方波峰峰值.也已经知道三角波峰峰值,怎么确定电阻电容值?这个图对吗?

经验算法,按一阶积分电路的阶跃响应过程；

当电容电压从0起,上升到阶跃信号的峰值的2/3处,所经历的时间相当于一个R*C（时间常数）,而同时这段时间电容电压增值最近似线性的；

要求,R*C》2T（方波周期）,一般取R*C=5T即可.

按你的图例,应该有 方波峰峰值 > 三角波峰峰值,

如果 （三角波峰峰值 / 方波峰峰值）

问题3：单运放只用电阻、电容产生三角波,写出输出Uo和电阻、电容及时间的关系式[物理科目]

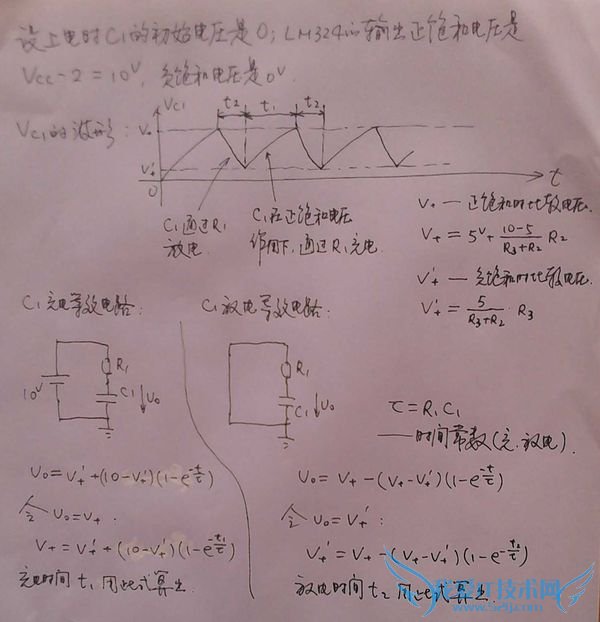

写了一个草稿,供你参考.

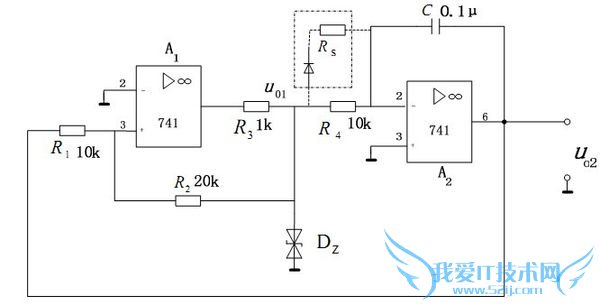

另外有一个类似的电路：http://zhidao.baidu.com/question/582307293.html?from=pubpage&msgtype=2

问题4：LM324组成一放大器和一电压跟随器,电路中电阻和电容应配多少?当有液滴通过液滴接收检测组件,VD1、VD2两端的变化电压由1A,1C进行两级放大,C3、C5起滤除高频成分的作用.R7、R8与1B组成低阻抗电

我给你10000分你帮我正确配全一个电路里的电容和电阻参数.你看如何.

问题5：三角波经过电阻电容串联的电路后能得到正弦波吗?三角波可以经过积分电路得到正弦波吗?为什么我用pretues仿真的时候三角波经过电阻电容串联的电路后得到的波形不像正弦波呢?有什么简答

三角波的积分是方波.一般将三角波转为正弦波都是用分段转折法.
