在java应用开发过程中，类图是详细设计阶段重要的设计文档产出物，能够指导开发人员快速理解类间的静态结构完成逻辑开发，同时还能够成为快速熟悉新系统类结构关系的一种捷径。本文介绍怎么使用PowerDesigner逆向生成类图
前期准备工作（包括相关工具或所使用的原料等）PC电脑PowerDesigner软件 详细的操作方法或具体步骤

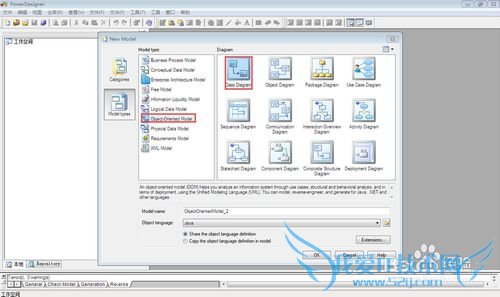

打开PowerDesiger软件，点击文件->建立新模型，新建Obect-Oriented Model

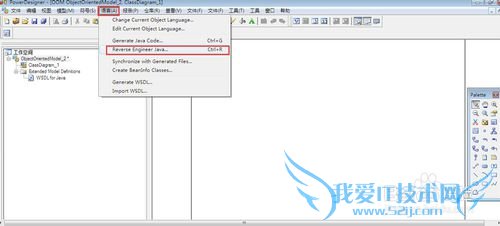

点击语言->Reverse Engineer Java，弹出反向生成类图设置窗口

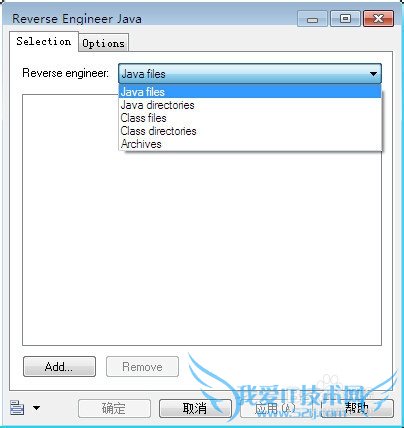

在反向生成类图设置窗口中，选择Reverse Engineer，可以选择Java Files或Java Directories等，在这里我选择Java Directories

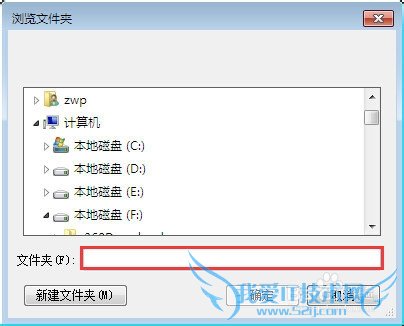

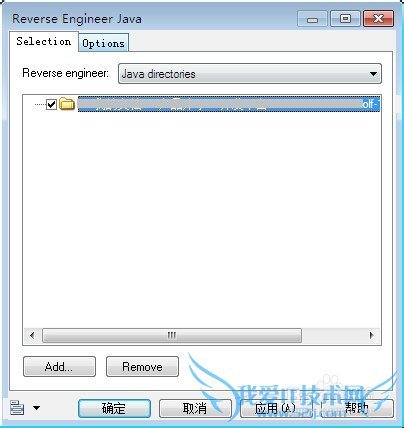

然后点击Add按钮添加目录，在这里我选择一个java源文件目录

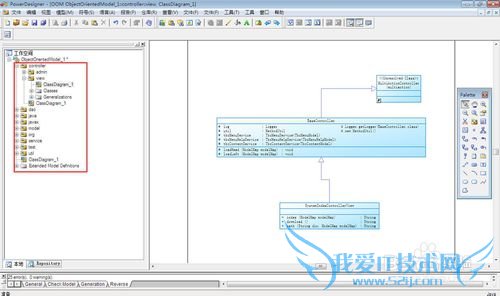

点击确定，PowerDesigner会显示生成进度窗口，完成以后在PowerDesigner工作空间下会显示类图目录结构

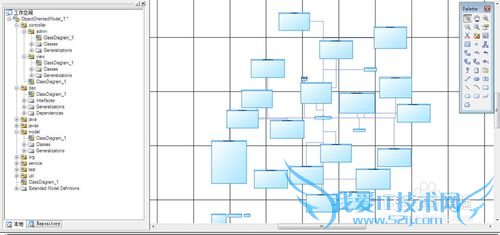

到此便将选中的Java目录下的Java类文件生成了静态类结构，例如：点击controller.admin命名空间，可以看到类图结构
