前言：

　　用电脑看片已经成为大多数电脑玩家的看片选择，并且随着DX10游戏的兴起以及多声道产品价格的下调，多声道音频方案已经成为了一些DIYer的目标。但是对于初学者来说，多声道的连接会比较复杂，众多的音频线该怎么连接呢？没关系，今天我们就手把手的教大家如何进行连接。

创新类3.5mm接口连接：

　　创新是一家新加坡企业，企业文化偏西方，因此产品设计也倾向于西方国家用户的习惯——简单方便即可。在这里我们看到创新的产品大多采用3.5mm（In） 3.5mm（out）的设计。

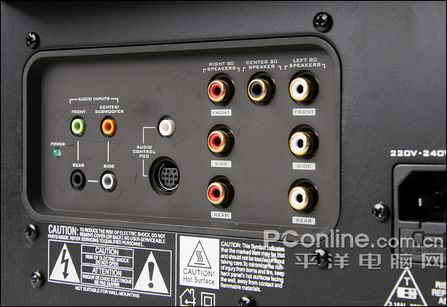

创新的音箱功放背部设计

　　从上图的接口看远处的3.5mm标准音频接口就是输入端，分别有四个颜色：绿、橙、黑、灰。理论上四个接口如果都采用双声道设计，可以传输8个声道的信号。而我们知道5.1构架是基于6声道的设计（可以说没有完全利用），以上四色接口对应的声道定义为：绿（前置左右声道）、橙（单声道重低音 单声道人声）、黑（后置左右声道）、灰（两侧左右声道）。

　　音箱方面，如果是创新的顶级音箱，安装会比较麻烦，都是RCA接口的单声道输出，不过尾部的说明相当详细，根据左右输出的英文与输入端对应应该很好找到安装方法。需要注意的是，由于音箱为7.1设计，并且功放设计在低音炮内，因此没有低音输出端。

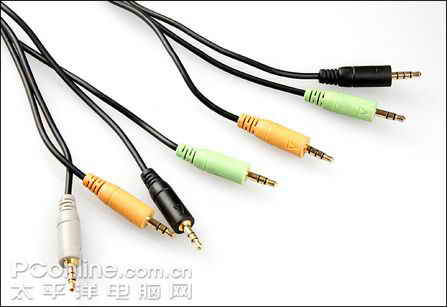

　　配线为三条独立的2声道3.5mm音频线，颜色与音箱对应，很容易辨认，只要对应着音箱和声卡接好即可。

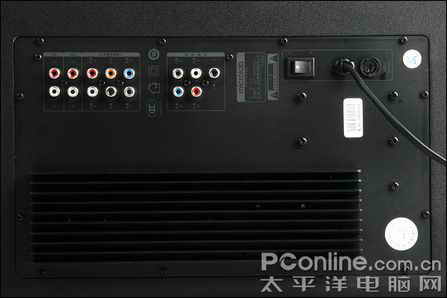

　　麦博是国内的音箱老品牌，多声道产品X5II背面的设计明显与创新不同。由于产品定位以及结构问题，音频线全部采用单声道RCA接口（左边为三组输入端，包括两声道的AUX和同样两声道的CD输入；右边为输出接口）：红、白、橙、黑、蓝、灰分别对应前置右、前置左、低音、中置人声、后置右、后置左。

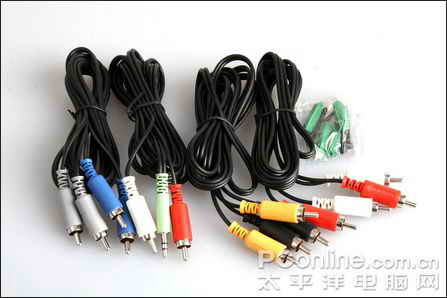

　　连线上，RCA接线明显会复杂一些，不过升级线材也会比较容易且理论上音质会好一些，用户同样需要一根根的对应介入。另一方面，如果是为了对应声卡，这些连接线会比较不容易，需要三对3.5mm转RCA接口线。

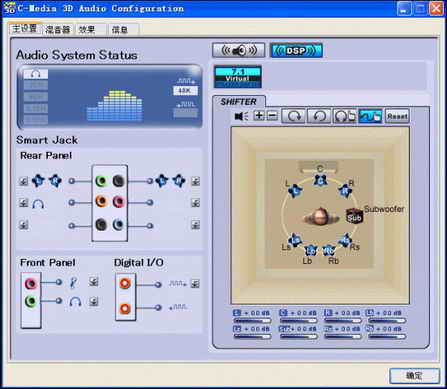

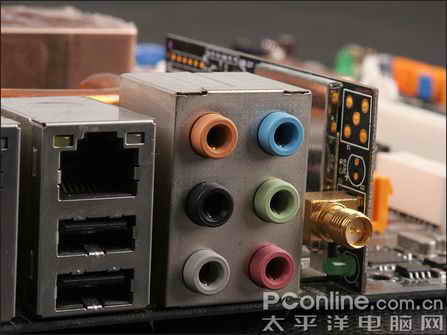

　　板载声卡有两种，一种是不可定义输出的AC"97，一种是可以自定义的HD Audio（《你知道么?HD Audio与AC97究竟有何区别》）。如果是AC"97规范的，就必须严格按照颜色定义来接入，而如果是HD Audio则可以通过驱动来修正，用户可以在测试选项中按照提示音修正信号输出。

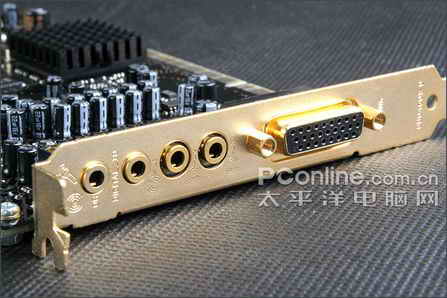

　　创新的X-Fi由于采用镀金接口，因此是没有颜色显示的，接口采用1、2、3序号。一般来说，1表示的是立体声或前置左右声道输出，2是低音 人声，3则为后置左右声道。接入方式与板载声卡相同。

后记：

　　实际上5.1音箱的连接并不困难，只是比较麻烦，我们在安装时只要注意不会弄乱弄错就能顺利安装好。在这里我们祝愿近期已经购买了多声道产品的户用能够获得一个好的环绕体验。
