使用GNS3+VMware搭建大型网络拓扑

很多人学习路由交换起来很喜欢抱怨没有真机做实验，模拟器支持不好什么的。我不这么认为，模拟器的潜能是无限的，等待你去发掘。

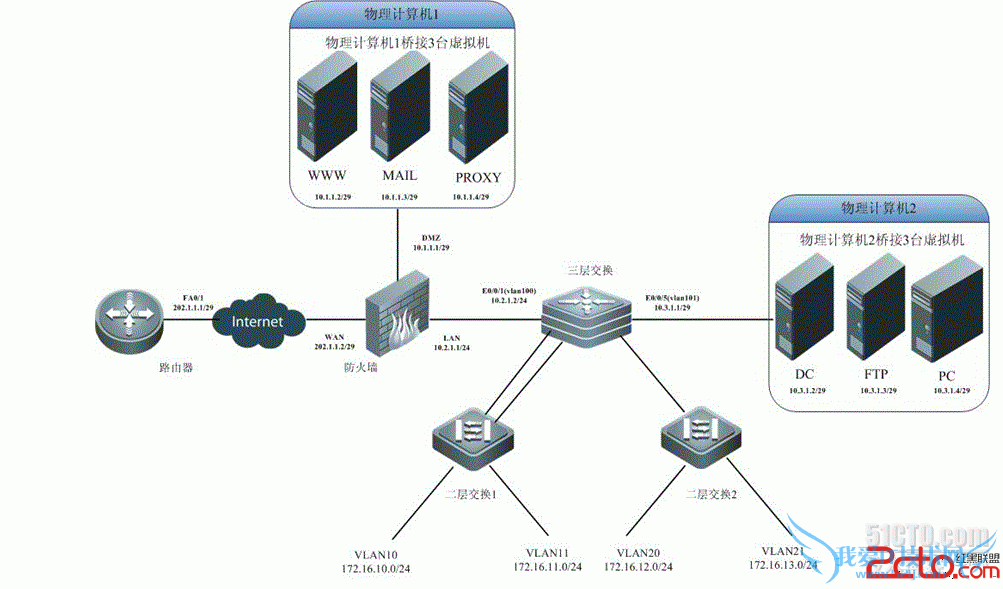

原拓扑

说一下这个实验的要求：

1、路由器：配置IPSec VPN，要求与防火墙形成一个站点到站点的VPN

2、防火墙：配置NAT，OSPF，IPSECVPN

3、三层交换：创建VLAN、DHCP、OSPF等

要求很多来着，这里只说主要的，详细在附件里面

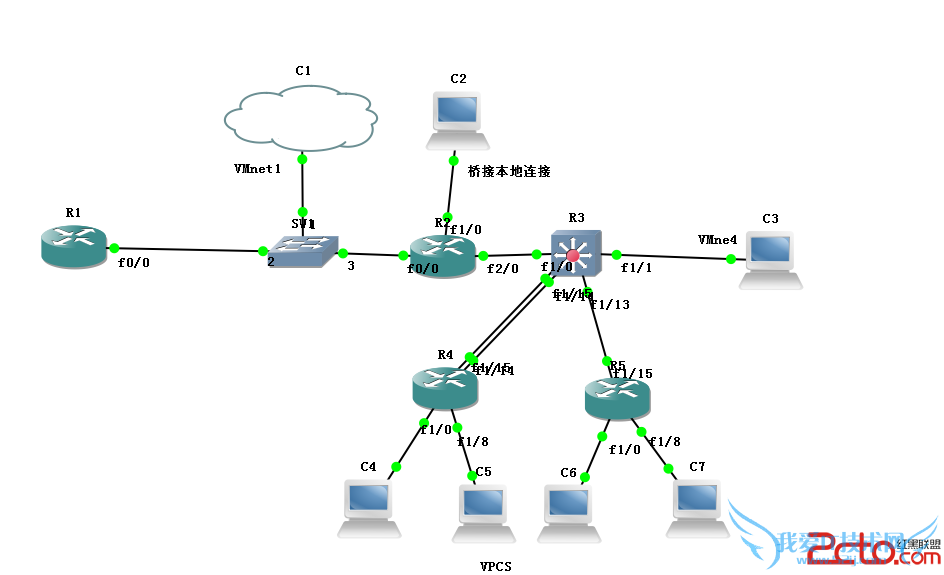

GNS3拓扑图：

图比较乱，将就看吧。由于没有防火墙方面的经验，用路由器代替了。

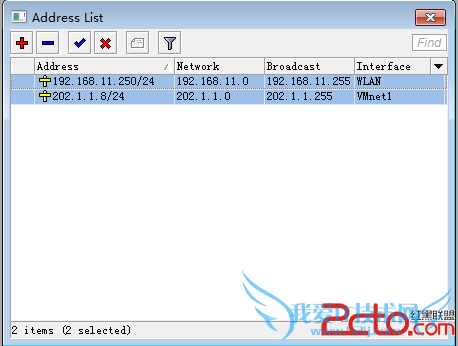

说一下实现过程，看了一下原图上Internet两边的路由器和防火墙在同一网络中，于是加了一台交换机。Internet用的是一台Router OS因为我本机是一台笔记本连的无线网络，所以ROS上面有两个网卡，一个桥接无线，另一个链接VMnet1（host-only），在ROS上做了一下简单的伪装。

在GNS3里面C1桥接上VMnet1

由于运行的机器比较多，我把另外的三台服务器桥接上本地连接，连上另一台电脑，同样也是运行虚拟机桥接上本地连接，这样三台服务器就可以跟防火墙连上了

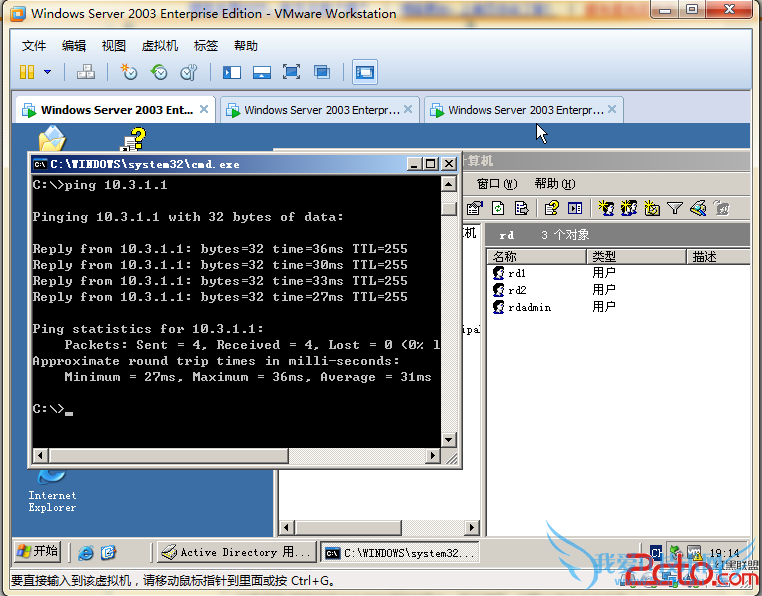

还有另外的三台windows服务器桥接上本机的VMnet3，这样也能连上三层交换了

OK，交换路由的配置这里不多说了一会上传

测试一下，用客户机测试一下

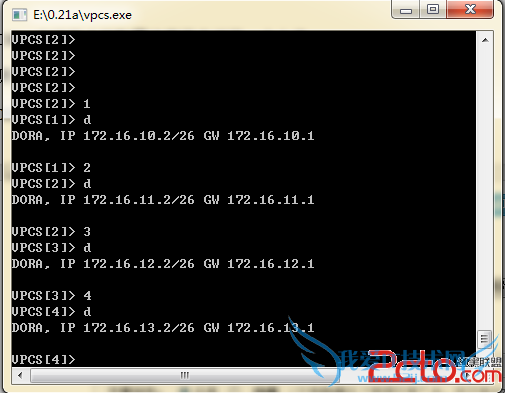

DHCP功能：这里用的VPCS

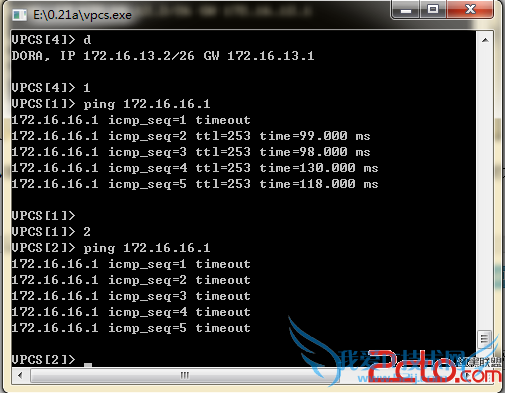

VPN功能：只有当VLAN10的主机访问路由器上的172.16.16.0/24的网段时才触发

vlan 10的子网能与172.16.16.1网段联通，vlan11不能

虚拟通道已经建立了

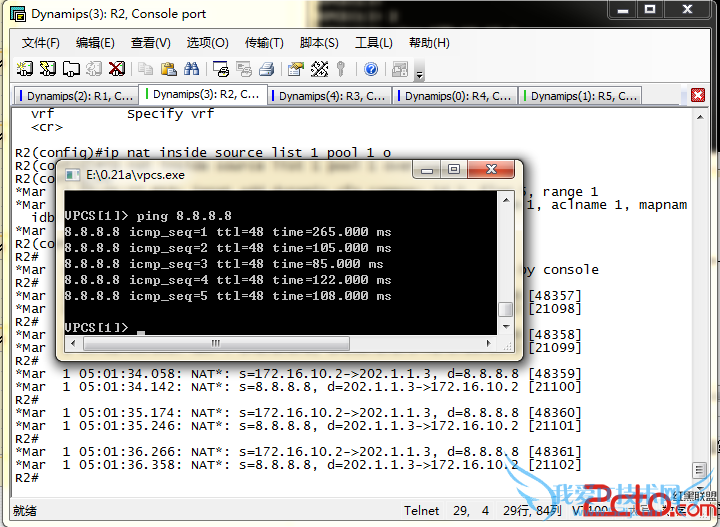

测试NAT

基本上除了防火墙其他功能全部实现了，附件和配置文件上传

好了，不一一测试了

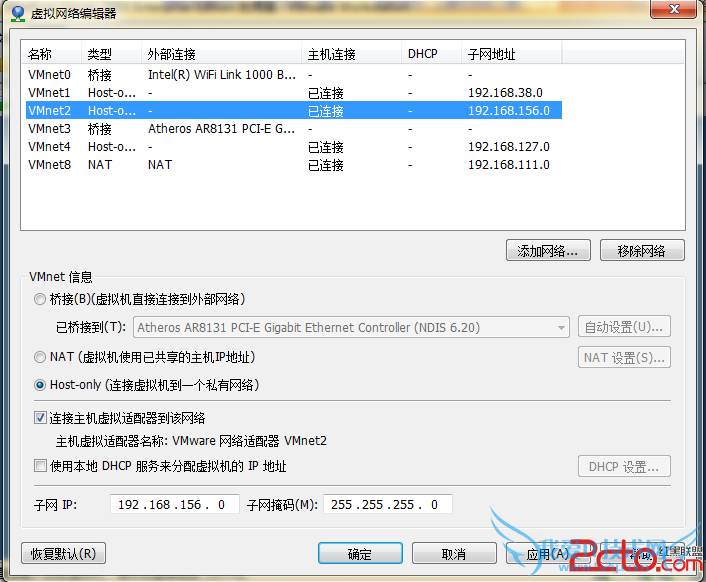

看一下VMware的虚拟网络吧

写得太乱了，唉
