CISCO DNAT（端口映射）的设置
CISCO DNAT（端口映射）的设置

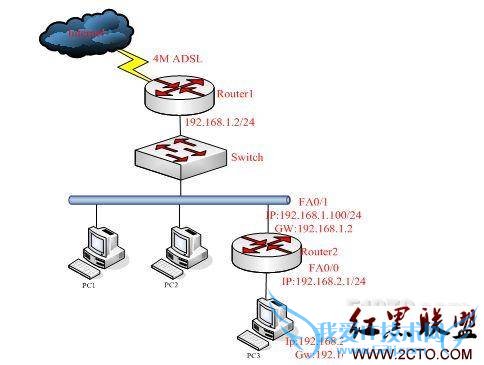

实验拓扑如下：
实验目的：学习调试DNAT的配置，让192.168.1.0/24网段的地址可以用远程桌面到192.168.2.100上，中间不是走路由 走的是dnat。
实验要求：实现192.168.1.0/24网段可以通过远程桌面连接192.168.1.100这个IP连接到192.168.2.100上。在Router2上做DNAT
首先配置网络可通，192.168.2.0/24网段可以NAT成192.168.1.100上网，然后配置DNAT策略
可以NAT成192.168.1.100上网的配置如下：
router2#show running-config
Building configuration...
Current configuration : 916 bytes
!
version 12.4
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname router2
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
!
resource policy
!
ip cef
!
!
no ip dhcp use vrf connected
!
ip dhcp pool dhcppool
network 192.168.2.0 255.255.255.0
default-router 192.168.2.1
dns-server 202.106.0.20 202.106.46.151
!
!
no ip domain lookup
!
!
!
!
!
!
interface FastEthernet0/0
ip address 192.168.2.1 255.255.255.0
ip nat inside
duplex auto
speed auto
!
interface FastEthernet0/1
ip address 192.168.1.100 255.255.255.0
ip nat outside
duplex auto
speed auto
!
ip route 0.0.0.0 0.0.0.0 192.168.1.2
!
ip http server
no ip http secure-server
ip nat inside source list 1 interface FastEthernet0/1 overload
!
access-list 1 permit 192.168.2.0 0.0.0.255
!
control-plane
!
!
line con 0
logging synchronous
line aux 0
line vty 0 4
!
!
End

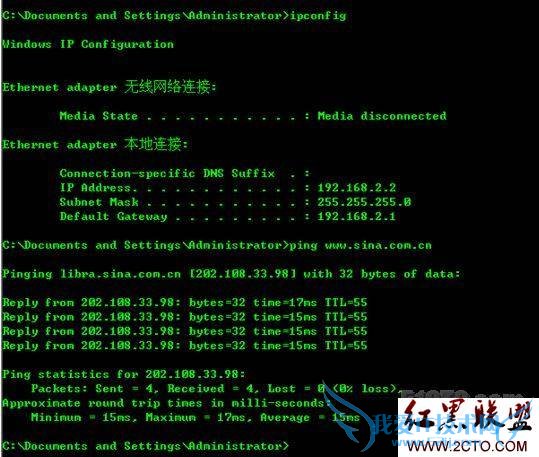

测试是否可以正常上网
关键是DNAT，
命令如下
router2#conf t
router2(config)#ip nat inside source static tcp 192.168.2.100 3389 interface fastEthernet 0/1 3389
router2(config)#end
router2#wr
*Mar 2 07:08:40.959: %SYS-5-CONFIG_I: Configured from console by console
router2#wr
Building configuration...
[OK]
router2#
调试完毕

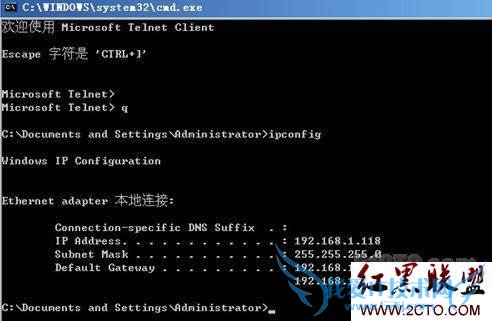

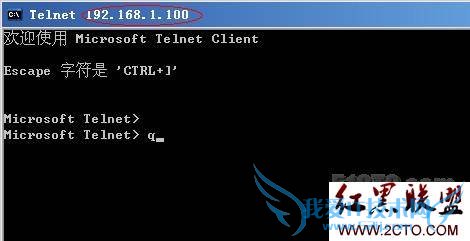

去192.168.1.0/24网段进行测试
OK 没有问题 测试成功！！！
本文出自 “依然、始终、永远” 博客
