cisco vpn 配置
实验环境
有总公司，还有北京分公司和上海分公司， 北京和上海俩个分公司需要访问总公司的文件服务器，和web服务器

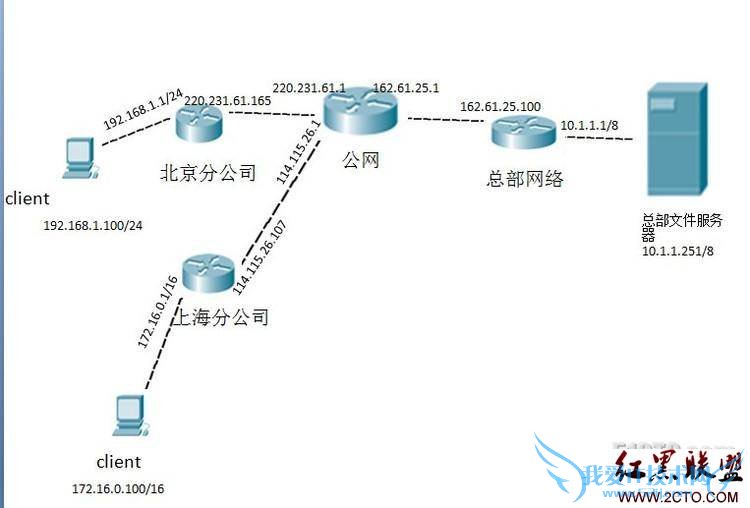

参照图来配置
路由器配置
北京分公司
route(config)#hostname BJROUTE
BJROUTE(config)#inter s0/0
BJROUTE(config-if)#ip add 220.231.61.165 255.255.255.0
BJROUTE(config-if)#no shutdown
BJROUTE(config)#inter e1/0
BJROUTE(config-if)#ip add 192.168.1.1 255.255.255.0
BJROUTE(config-if)#no shutdown
BJROUTE(config)#ip route 0.0.0.0 0.0.0.0 220.231.61.1
上海分公司
route(config)#hostname SHROUTE
SHROUTE(config)#inter s0/0
SHROUTE(config-if)#ip add 114.115.26.107 255.255.255.0
SHROUTE(config-if)#no shut
SHROUTE(config-if)#inter e1/0
SHROUTE(config-if)#ip add 172.16.0.1 255.255.0.0
SHROUTE(config-if)#no shutdown
SHROUTE(config)#ip route 0.0.0.0 0.0.0.0 114.115.26.1
公网的
Router(config)#hostname NETROUTE
NETROUTE(config)#inter s0/0
NETROUTE(config-if)#ip add 220.231.61.1 255.255.255.0
NETROUTE(config-if)#no shut
NETROUTE(config-if)#inter s0/1
NETROUTE(config-if)#ip add 114.115.26.1 255.255.255.0
NETROUTE(config-if)#no shut
NETROUTE(config-if)#inter s0/2
NETROUTE(config-if)#ip add 162.61.25.1 255.255.255.0
NETROUTE(config-if)#no shut
总部路由器
Router(config)#hostname HQROUT
HQROUT(config)#inter s0/0
HQROUT(config-if)#ip add 162.61.25.100 255.255.255.0
HQROUT(config-if)#no shutdown
HQROUT(config-if)#inter e1/0
HQROUT(config-if)#ip add 10.1.1.1 255.0.0.0
HQROUT(config-if)#no shutdown
HQROUT(config)#ip route 0.0.0.0 0.0.0.0 162.61.25.1
这样基本的路由配置好了就，但是还不能访问到局域网地址，通过配置vpn来实现

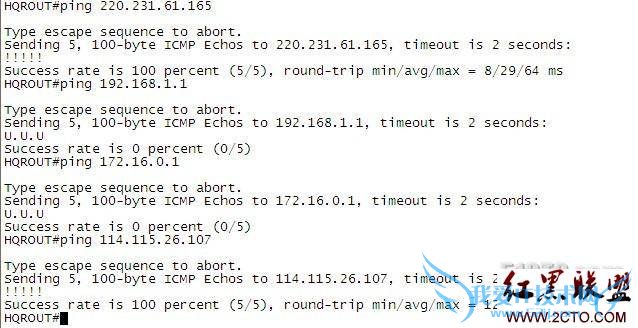

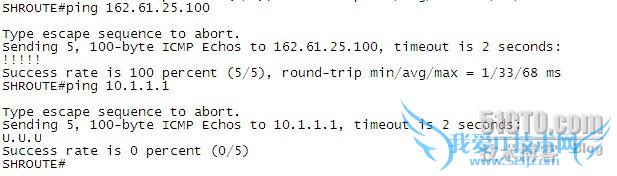

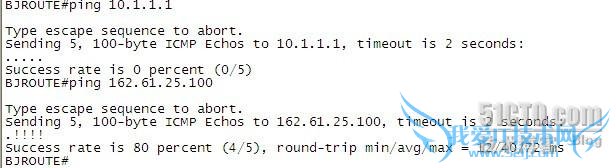

测试
北京
上海
总 部
可以看到外网地址都已连通了，下面来配置vpn
北京分公司路由器
BJROUTE(config)#crypto isakmp enable
BJROUTE(config)#crypto isakmp policy 1
BJROUTE(config-isakmp)#hash sha
BJROUTE(config-isakmp)#encryption 3des
BJROUTE(config-isakmp)#authentication pre-share
BJROUTE(config-isakmp)#exit
BJROUTE(config)#crypto isakmp key zhaoyun123 address 161.61.25.100
BJROUTE(config)#crypto ipsec transform-set vpn1 esp-3des esp-sha-hmac
BJROUTE(cfg-crypto-trans)#exit
BJROUTE(config)access-list 110 permit ip 192.168.1.0 0.0.0.255 10.0.0.0 0.255.255.255
BJROUTE(config)#crypto map vpn 1 ipsec-isakmp
BJROUTE(config-crypto-map)#set peer 162.61.25.100
BJROUTE(config-crypto-map)#set transform-set vpn1
BJROUTE(config-crypto-map)#match address 110
BJROUTE(config-crypto-map)#exit
BJROUTE(config)#inter s0/0
BJROUTE(config-if)#crypto map vpn
BJROUTE(config)#ip nat inside source static 192.168.1.100 192.168.1.1
BJROUTE(config)#inter e1/0
BJROUTE(config-if)#ip nat inside
BJROUTE(config-if)#ip nat outside
上海分公司路由器
SHROUTE(config)#crypto isakmp enable
SHROUTE(config)#crypto isakmp policy 1
SHROUTE(config-isakmp)#hash sha
SHROUTE(config-isakmp)#encryption 3des
SHROUTE(config-isakmp)#authentication pre-share
SHROUTE(config-isakmp)#exit
SHROUTE(config)#crypto isakmp key zhaoyun123 address 161.61.25.100
SHROUTE(config)#crypto ipsec transform-set vpn1 esp-3des esp-sha-hmac
SHROUTE(cfg-crypto-trans)#exit
SHROUTE(config)access-list 110 permit ip 172.16.0.0 0.0.255.255 10.0.0.0 0.255.255.255
SHROUTE(config)#crypto map vpn 1 ipsec-isakmp
SHROUTE(config-crypto-map)#set peer 162.61.25.100
SHROUTE(config-crypto-map)#set transform-set vpn1
SHROUTE(config-crypto-map)#match address 110
SHROUTE(config-crypto-map)#exit
SHROUTE(config)#inter s0/0
SHROUTE(config-if)#crypto map vpn
SHROUTE(config)#ip nat inside source static 172.16.0.100 172.16.0.1
SHROUTE(config)#inter e1/0
SHROUTE(config-if)#ip nat inside
SHROUTE(config-if)#ip nat outside
总部路由器
HQROUTE(config)#crypto isakmp enable
HQROUTE(config)#crypto isakmp policy 1
HQROUTE(config-isakmp)#hash sha
HQROUTE(config-isakmp)#encryption 3des
HQROUTE(config-isakmp)#authentication pre-share
HQROUTE(config-isakmp)#exit
HQROUTE(config)#crypto isakmp key zhaoyun123 address 114.115.26.107
HQROUTE(config)#crypto ipsec transform-set vpn1 esp-3des esp-sha-hmac
HQROUTE(cfg-crypto-trans)#exit
HQROUTE(config)access-list 110 permit ip 10.0.0.0 0.255.255.255 172.16.0.0 0.0.255.255
HQROUTE(config)#crypto map vpn 1 ipsec-isakmp
HQROUTE(config-crypto-map)#set peer 114.115.26.107
HQROUTE(config-crypto-map)#set transform-set vpn1
HQROUTE(config-crypto-map)#match address 110
HQROUTE(config-crypto-map)#exit
HQROUTE(config)#crypto isakmp key zhaoyun123 address 220.231.61.165
HQROUTE(config)#crypto ipsec transform-set vpn2 esp-3des esp-sha-hmac
HQROUTE(cfg-crypto-trans)#exit
HQROUTE(config)access-list 110 permit ip 10.0.0.0 0.255.255.255 192.168.1.0 0.0.0.255
HQROUTE(config)#crypto map vpn 1 ipsec-isakmp
HQROUTE(config-crypto-map)#set peer 220.231.61.165
HQROUTE(config-crypto-map)#set transform-set vpn2
HQROUTE(config-crypto-map)#match address 110
HQROUTE(config-crypto-map)#exit
HQROUTE(config)#inter s0/0
HQROUTE(config-if)#crypto map vpn
配置完成验证效果。

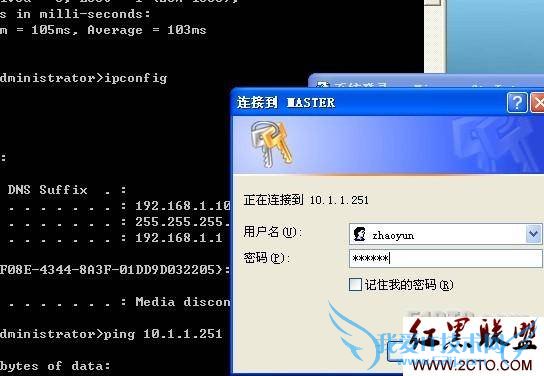

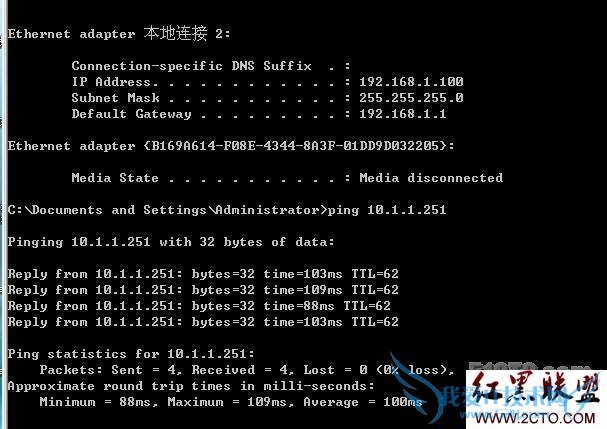

客户端可以ping通总部的地址

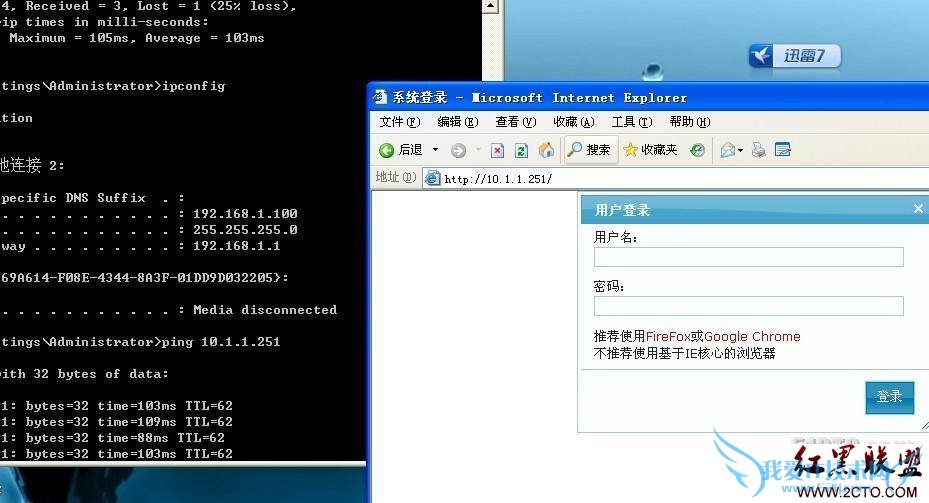

可以正常访问到总部的服务器了。
常用检查命令
show crypto ipsec transform-set
show crypto ipsec key
show crypto isakmp policy
show crypto map
