证明华为模拟器Wvrp5.2a的二三层可以通信的trunk实验

我看有个网友还是在问关于Wvrp5.2a的三层口和二层口能不能互通的问题，那好我就以这个实验来具体说一下

拓扑结构很简单：RT1——SW2——SW3——RT4

模拟器使用 小辉H3C模拟器，下载地址：http://115.com/file/c2v7atdd

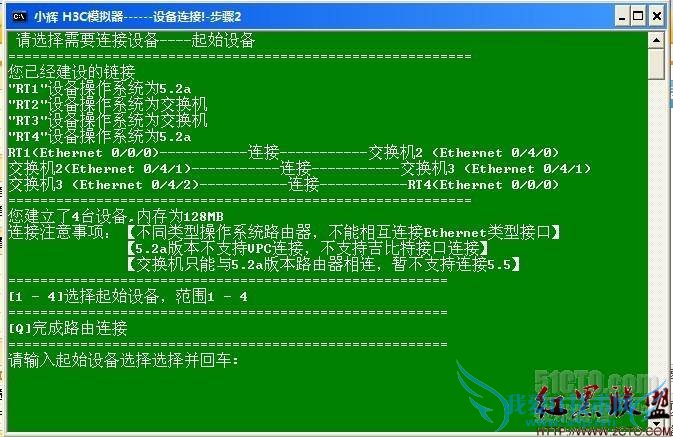

小辉模拟器的链接图 如下：

按Q完成配置，退出之后手动启动也可以自动启动，自动启动貌似有点问题~大家自己看看吧

然后我依次截图 让大家看看每一个设备上的配置

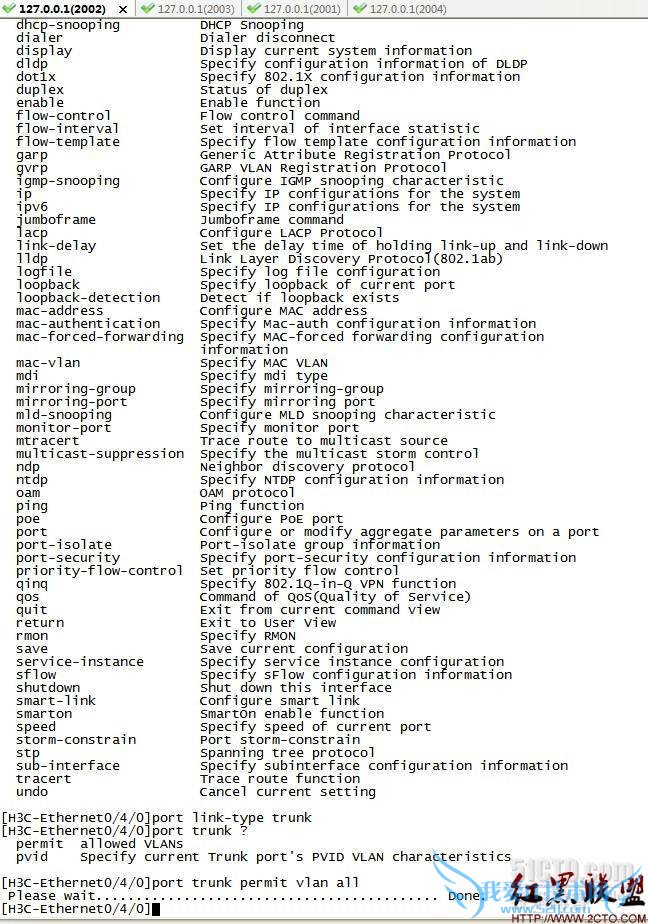

这个是绿图上的交换机2的配置图：配Trunk

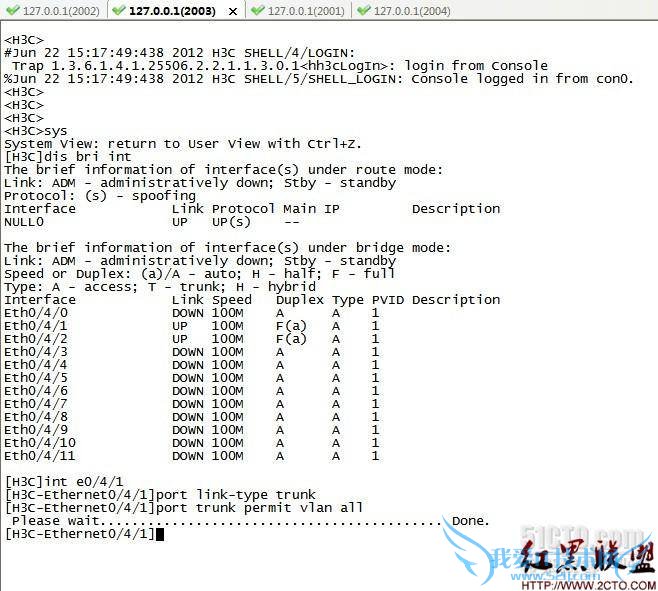

这个是绿图上的交换机3的配置图：配Trunk

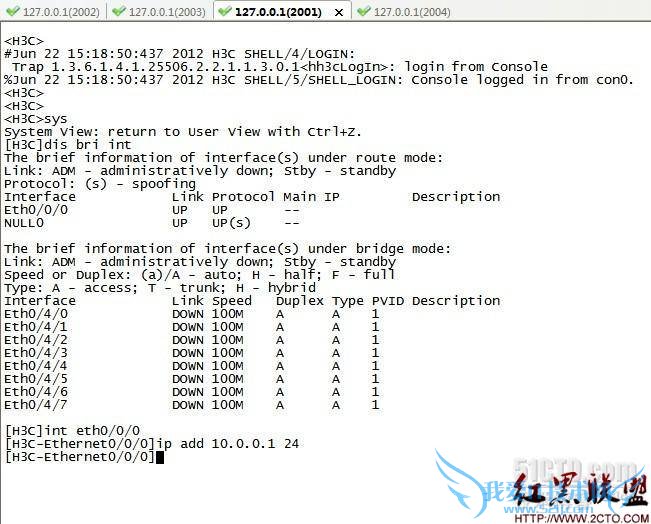

这个是绿图上的RT1的配置图：配IP 10.0.0.1/24

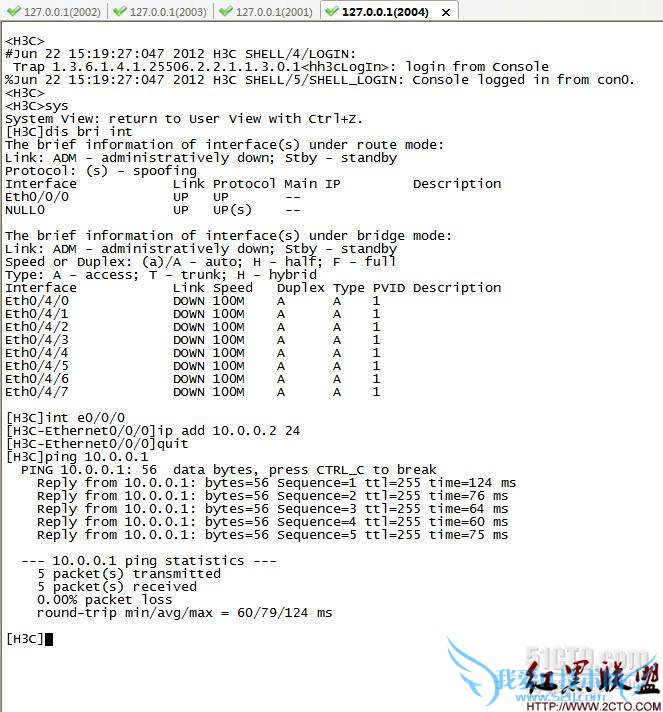

这个是绿图上的RT4的配置图：配IP 10.0.0.2/24 并ping 10.0.0.1

可以看到，此时已经ping通，实验到此已经能够证明Wvrp5.2a能够实现2 3层口通信~

作者 sy999
