当需要在CAD中利用Excel中的大量数据绘制简单重复图形的时候。徒手绘制明显不是明智的选择。此时利用Excel 直接绘制会使我们的工作简洁很多。

前期准备工作（包括相关工具或所使用的原料等）

ExcelCAD

详细的操作方法或具体步骤

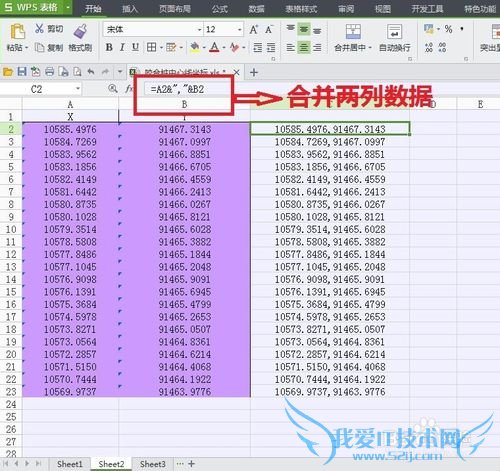

打开Excel，输入数据。

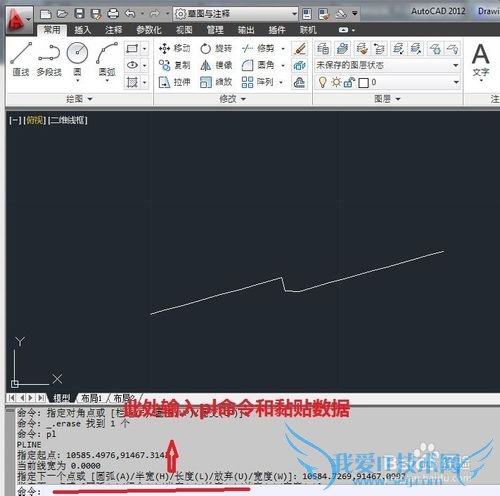

复制B列的数据。打开CAD，输入“pl”,回车。然后在命令行直接“Ctrl+V”可以以这些点直接生成一条多段线。

上面的例子相当简单，但是引我们思考。为什么可以直接复制呢？

其实CAD是可以读取从Excel在复制过去的内容的。那么我们就可以把所有可以在命令行输入的内容在Excel中编辑出来然后“Ctrl+C”“Ctrl+V”就OK了。如下面，我们就用上面的那些数据为圆心绘制半径为1的圆。

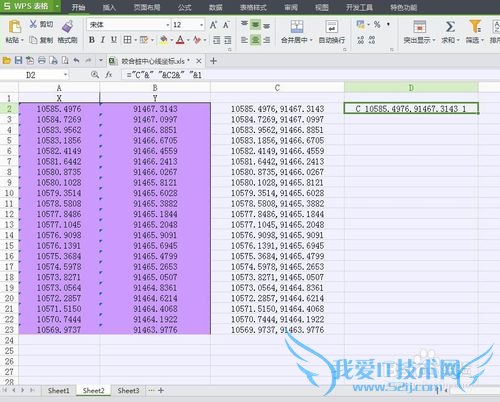

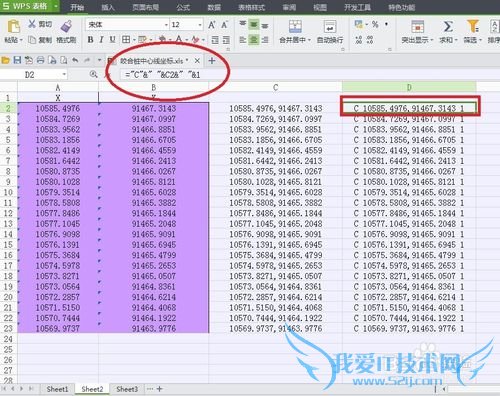

在Excel中另起一列输入（="C"&" "&C2&" "&1）括号内的内容。其中C是CAD中画圆的快捷键，上式C后跟一空格，在CAD中相当于确定命令，接下来C2为圆心坐标，空格，半径1。&符号在Excel中是连接符号。

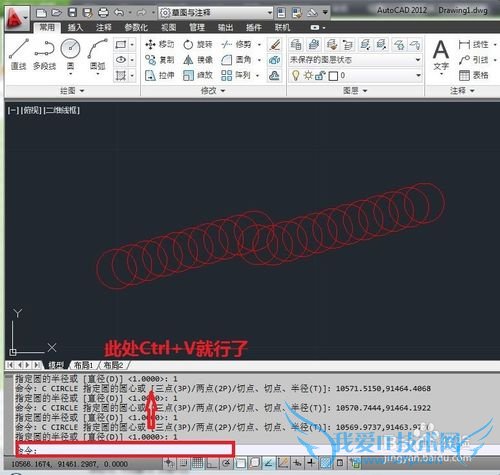

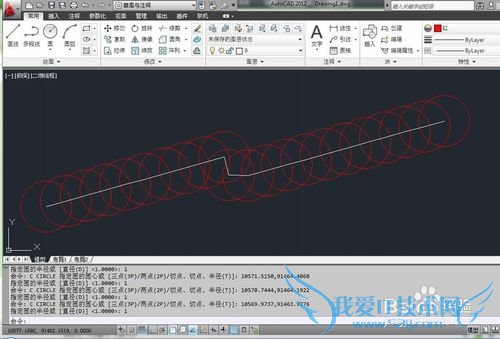

下拉上式得到全部数据的命令。复制该列数据，在CAD命令行”Ctrl+V“。

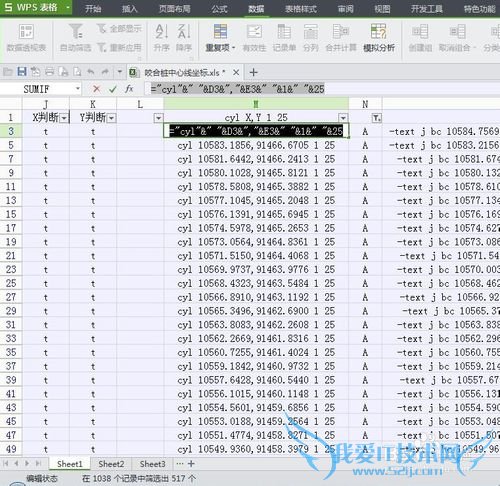

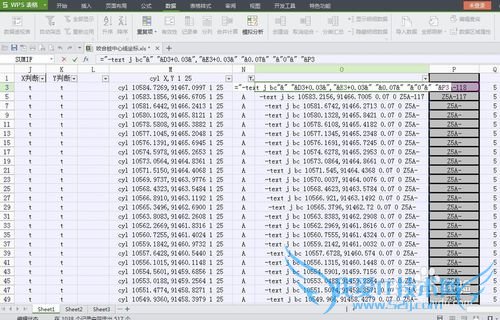

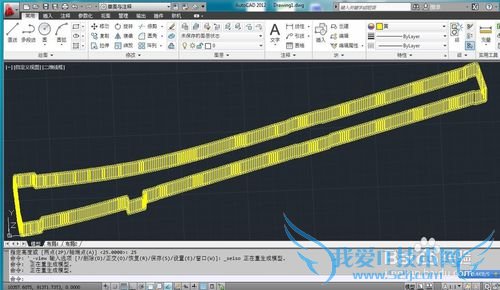

从上面可以看出来使用Excel输入在某些时候比用徒手绘制要来得简洁。我们也可以绘制更复杂的图形。比如上面的数据我就是从咬合桩数据得来的。我要绘制的是咬合桩桩的三维图。我们可以以“圆柱体”命令cyl开头写出咬合桩的通用表达式。然后直接画图。也可以写出标注的表达式然后统一标注。这些就不在详细讲述了，更多的应用还要靠自己去发现。
