相信在cad画图时大家会遇到这样的问题：怎么把excel代表曲线的横纵坐标转到cad上去自动生成曲线。其实不难，下面我以水文计算中常用的水库-水位（Z-v）曲线为例，给大家演示：

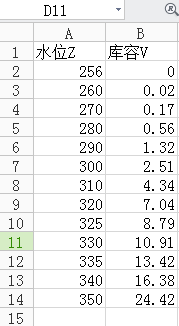

1.在excel表格上把你知道的曲线的若干个点的横坐标写在第一列，纵坐标写在第二列。我的Z-V曲线的点的坐标如下图：

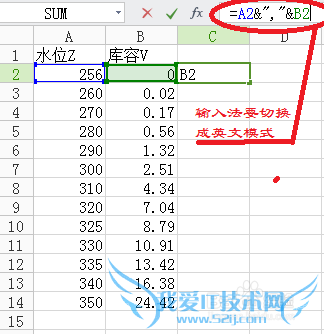

2.在你的横纵坐标之后的第三列（也就是C2单元格）上用英文输入法输入 =A2&","&B2 .再按ernter。这时你的横纵坐标就转化为cad能识别的坐标型式。如下图：
3接下来你要做的就是往下拉了，拉好了excel上的任务就完成了。如图：
4.把excel中刚才拉的那些坐标形式的点全部选中，复制（ctrl+c）

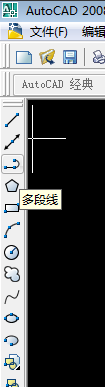

5.打开cad（我的是08版），点击多段线如下图：

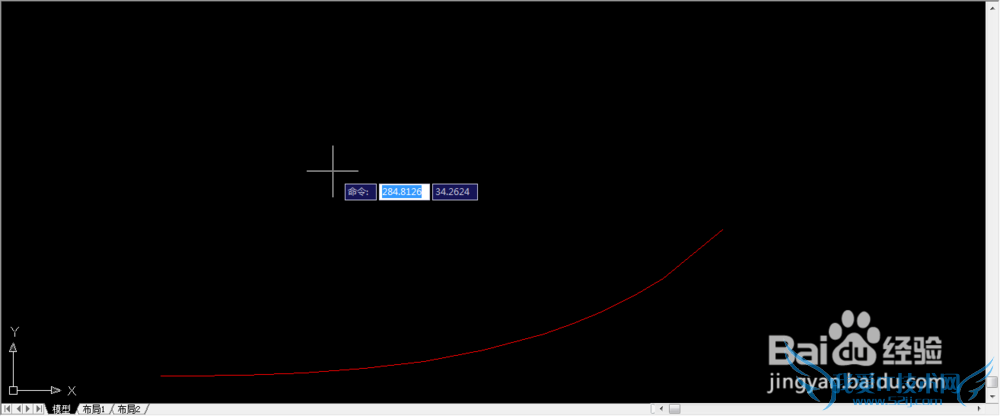

6.在cad的对话框中右键->粘贴（ctrl+v）。再双击回车就可以看到你要画的曲线了。我的如下（改了红色）：
完工！！！
