如何使用excel制作方块变化的比较图

如何用Excel来做这种方块比较图，可以直接用自选图形/形状按比例绘制，比较简单，缺点是数据变化无法刷新图形。我想到以下图表方法。

前期准备工作（包括相关工具或所使用的原料等）

电脑

office excel

需要制表的数据

详细的操作方法或具体步骤

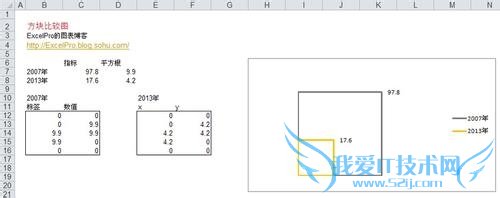

使用散点图绘制正方形。

1、将原指标数据开平方，据此组织两组辅助数据，每组有5个数据点，可围成一个正方形。其中右上角的坐标为根2倍的边长。

2、用辅助数据做散点图，得到两个矩形框。

3、为让矩形框保持正方形，可添加一个空序列，更改图表类型为饼图，则绘图区会保持正方形。然后将饼图设置无填充无线条隐藏。这是个小技巧，参见博客散点图系列日志。

4、利用右上角数据点的数据标签，显示链接到原指标的数值。

5、删除坐标轴、辅助图例等。

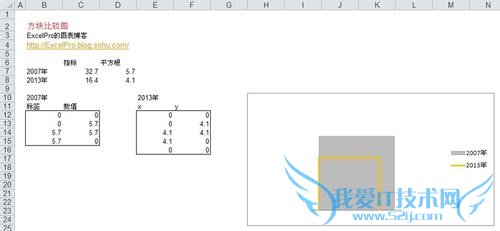

用面积图实现填色正方形的效果。

1、开平方后，据此组织两组辅助数据。2007年的用来做时间刻度的面积图，2013年的还是散点图。

2、用2007年的辅助数据做时间刻度的面积图（参见图表之道），得到呈矩形状的面积图。

3、把2013年的辅助数据加入图表，做散点图，得到一个矩形框。

4、删除坐标轴等。

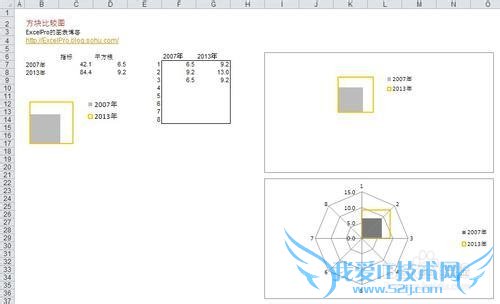

用雷达图围成正方形。

1、开平方后，据此组织辅助数据如图，其中第2个数字为根2倍的边长。

2、用框内的辅助数据做填色的雷达图，得到两个正方形。这里请体会辅助数据准备的巧妙。

3、将2013年的正方形设置无填充色，删除坐标轴、网格线等不需要的元素。

4、由于两个正方形处于绘图区的右上角，排版上需要处理对齐。可以用拍照方法仅引用正方形和图例部分（参见图表之道拍照说明），用到报告中去。
