先讲到的恒流源是用三极管构成的，没有引入反馈，恒流效果差。镜像电流源是建立在两管子完全对称的基础上，只有可能在集成电路工艺中用到，现实中很难找到两个管子参数完全一致。
后来用OP的时候，讲到的电流负反馈可以构成恒流源，才是现实的恒流源。电流负反馈稳定输出电流（就像“电压负反馈能稳定输出电压”，一个道理），这些在教科书的“反馈”一节 讲得很清楚。用通俗的话来讲，把取样 输出电流（你需要稳定的量），反馈到输入端和某一个固定的值对比，这样输出电流就恒定了。

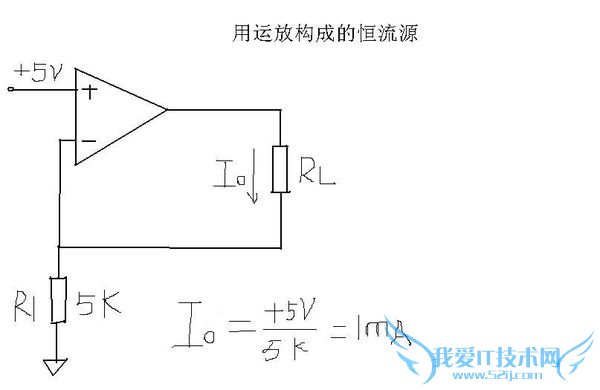

举个例子：见附件的图片，注意恒流源的一端不是接地的。
