推挽式方波逆变电路：为什么功率管承受的开关电压为2...

精选知识

看不到电路图.估计：产生的方波是+、- 波形,比如+波形5V,-波形-5V,加起来实际电位差就是10V.

其他类似问题

问题1：小功率双端推挽开关电源设计

到电源网的论坛寻找图纸很容易,并且有讲解.

问题2：图示电路中,当开关S闭合和断开时,20V电压源产生的功率分别为多少.[物理科目]

打开时,电路总电阻=20欧；电路总电压=5V；电流=400mA,全部电阻功率=5X0.4=2W

闭合时电压20V,电阻8欧,电流=2.5A；功率=20X2.5=50W

问题3：如下图：电源电压220v不变,当开关S接a点时,电热器正常工作,当开关转换到b时,电热器的实际功率是电源电压220v不变,当开关S接a点时,电热器正常工作,当开关转换到b时,电热器的实际功率是它额[物理科目]

功率P=I*I*R,开关转到b时,功率是额定功率的4/9,说明电流是额定电流的2/3,则电路总电阻是开关在a点是的3/2.即

(R1+RA)*3/2=R2+RA

由R2=6*R1,整理可得：

RA=9*R1 RA=3/2*R2

则,开关在b点时,R2的功率为160W,RA的功率则为240W,RA的额定功率为

240/(4/9)=540W

电热器的额定电压为：220/(R1+RA)*RA=198V

问题4：干簧管的触电容量和额定功率是同一个参数吗? 与最大开关电压和最大开关电流什么关系?

应该是触点容量不是触电容量,是同一参数.在正常的工作条件下通过的电量为额定功率,工作时极限的最大的电流和最高的电压称为极限功率.

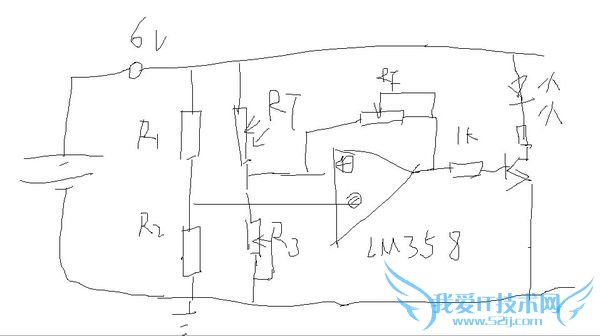

问题5：我想设计一个光控开关,可以为光控开关提供6v的电压,光控开关用来控制小功率的led,最好有电路图啊

r1r2选一个1：1的就行

RF选一个为大概RT//R3的20倍以上的可调电阻

R3选择在你需要要转换灯亮灭时的光敏电阻的两倍值

把RF调到最大

把R3调节在中间位置

然后将外部光线调到临界值

调节R3使led处于刚亮或刚灭的状态

调节你的RF以便调节你的光强度变化的回差值（避免出现光线稍有偏差LED就亮灭闪烁）
