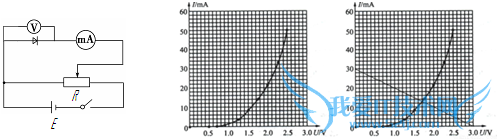

（1）由于实验要求电流从零调，所以变阻器应用分压式接法，由于待测二极管电阻远小于电压表内阻，所以电流表应用外接法，电路图如图所示：
（2）如图建立直角坐标系，采用描点作图，如上图；
由图线可知，蓝色发光二极管加正向电压时，I与U成非线性关系．
（3）将100Ω定值电阻等效为电源内阻；在图中作出电源的伏安特性曲线，如图；则两曲线的交点为二极管工作点，
则由图象可知，二极管的工作电压约为1.7V；电流约为12mA；
则二极管导通时的功率约为P=UI=0.02W
故答案为：（1）如图
（2）伏安特性曲线如图； 非线性
（3）0.02
