关于电压表的问题.1."如果电压表的两端直接接在电源...

精选知识

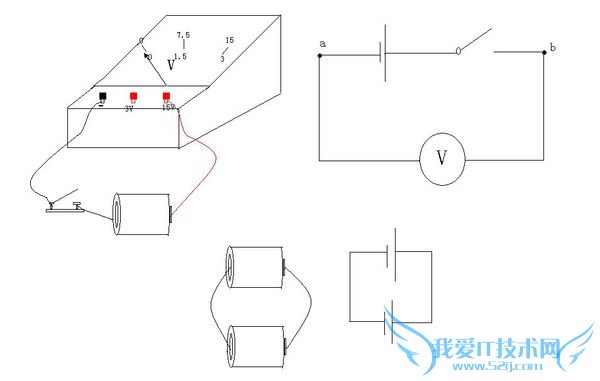

(1)不正确,因为电压表测某段电路的电压,它必须与被测电路并联（至少定义

上说是并联）（如下图,前面两个图看似电压表与电源串联,应该说是并联,不

考虑开关的情况;假如提问者还不能理解其意,后面又有两个图,看似两个电池

串联,其实两个电池是在并联.它们都是一样的道理.）

（2）图中A、B两点之间的电压（如图）

其他回答

1.它不是串联而是并联。

2.主要看你测得电路是输出还是输入。

其他类似问题

问题1：电压表的问题L1与L2串联 电压表测量L2 L1更靠近电源正极 为什么L1断路是 电压表无示数 不是断路时测电源电压么[物理科目]

如果你测在断路的两段就有电压了,串联回路,测L2,L1断路就等于电压表断路.断路时测电源电压但你也得把表接在电源上啊,L1断路电压表都未接上怎么测?你把L1看做是一个电阻较高的开关你就懂了.

问题2：电压表怎么安装

电压表是测量负载电压的,必须并联与负载的两端.当测量电源电压时,接在电源的接线端子即可

问题3：电压表由什么构成?

电压表有微安表头 加分流器 和倍增电阻 组成 交流电压表 还要有整流环节

问题4：电压表的判断有些电路如图结构较为复杂,怎样判断电压表和谁并联?最好由复杂的电路图和解释.[物理科目]

非常简单的方法：电压表的两端的连线可以在相连的导线上任意移动（包括导线分叉处也可以随意移动）,只要不进经过有电势差的东西（有阻值的东西和电源）都可以.（如果电阻上没有电流,则也可以经过.）

移动后电压表的两端连线可以与哪些电器两端联在一起,那电压表就与它们是并联关系.

移动后可以让你更清楚更直观的看出电压表与哪些电阻、电器的并联（两端相连）,电压表与谁并联则电压就和谁相等（与电源相连,则测的是输出电压）.

问题5：数字电压表的分辨率怎样确定

是按实际测量值的显示最小位为分辨率.

比如五位表测量电压为:12.238V,那么分辨率就是 1mV,同样的表要是测量220.45V,那么分辨率就是10mV..

正规的表都是按量程来提分辨率的.
