如图电路已知IS1=2A，IS2=3A，R1=1Ω，R2=2Ω，R3=2Ω，求...

精选知识

I3 = IS1 + IS2 = 5 A

PR3 = I3 * I3 * R3 = 50 W

UAB = UR3 = I3 * R3 = 10V

UCA = IS1 * R1 = 2V

UCB = UAB + UCA = 2 + 10 = 12V

其他类似问题

问题1：如图所示的电路中，R1=20Ω，电路总电阻为12Ω，电流表示数为0.3A，请计算： （1）电阻R2的阻值；（2）电源电压；（3）通过R2的电流．[物理科目]

由图知，两电阻并联，电流表测量通过R₁的电流I₁，
U=U₂=U₁=I₁R₁=0.3A×20Ω=6V，
I=UR

=6V12Ω

=0.5A，
I₂=I-I₁=0.5A-0.3A=0.2A，
R₂=

U

2

I

2

=6V0.2A

=30Ω．
答：（1）电阻R₂的阻值为30Ω；
（2）电源电压为6V；
（3）通过R₂的电流为0.2A．

问题2：如图2所示的电路图中,R1=2Ω,R2=3Ω,R3=4Ω.(1)电路总电阻是多少?(2)若流过电阻R1的电流I1=3A,则通过R2,R3的电流分别为多少?（3）干路电流为多少?R1,R2,R3全部并联[物理科目]

1》电路总电阻：

1/R＝1/R1＋1/R2＋1/R3

＝1/2＋1/3＋1/4

＝6/12＋4/12＋3/12

＝13/12

R＝12/13≈0.92(Ω)

2》求通过R2、R3的电流：

电源电压：

U＝RI＝2×3＝6(V)

(B)通过R2、R3的电流：

I2＝U/R＝6/3＝2(A)

I3＝6/4＝1.5(A)

3》干路电流：

I＝3＋2＋1.5＝6.5(A)

问题3：42) 如图,电路两端的电压U保持不变,电阻R1 R2 R3消耗的电功率一样大,则电阻之比R1:R2:R3=[数学科目]

P=i*i*r*t

P1=p2=p3

t1=t2=t3

i1=2i2=2i3

所以为1：4：4

问题4：如图 把R1,R2,R3三个电阻串联起来,线路AB上的电流为I,电压为V,则V=IR1+IR2+IR3.当R1=19.7,R2=32.4,R3=35.9,I=2.5时,求V的值.A——I——电阻R1——电阻R2——电阻R3——I——B[数学科目]

V=IR1+IR2+IR3=25(R1+R2+R3)=2.5(19.7+32.4+35.9)=2.5X88=220V

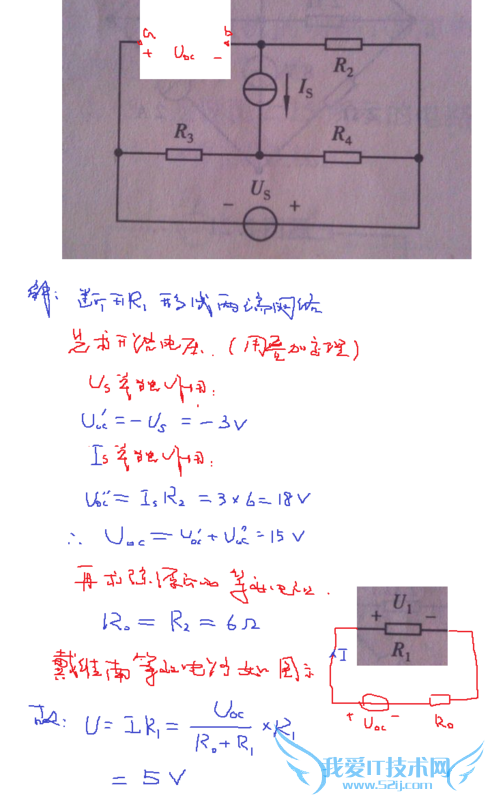

问题5：已知R1=3Ω,R2=6Ω,R3=1Ω,R4=2Ω,电压源电压Us=3V,电流源电流Is=3A,用戴维南定理求电阻R1两端电压U1[物理科目]
