剪力墙_剪力墙无支长度指的是什么[数学]

精选知识

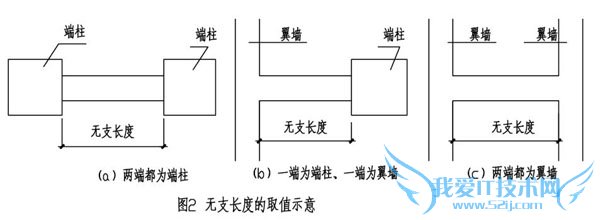

无支长度是指沿剪力墙长度方向没有平面外横向支承墙的长度.

见高规条文：

7.2.2 本条第 1、2、3 款规定剪力墙最小厚度的目的是保证剪力墙出平面的刚度和稳定性能.当墙平面外有与其相交的剪力墙时,可视为剪力墙的支承,有利于保证剪力墙出平面的刚度和稳定性能,因而可在层高及无支长度二者中取较小值计算剪力墙的最小厚度.无支长度是指沿剪力墙长度方向没有平面外横向支承墙的长度.而两端无翼墙和端柱的一字形剪力墙,只能按层高计算墙厚,最小厚度也要加大.如果无法满足本条 1、2、3 的厚度要求,可按本规程附录D作墙体稳定计算.

其他类似问题

问题1：什么事剪力墙无支长度

无支长度是指沿剪力墙长度方向没有平面外横向支承墙的长度

问题2：什么叫剪力墙柱外箍的无支长度?

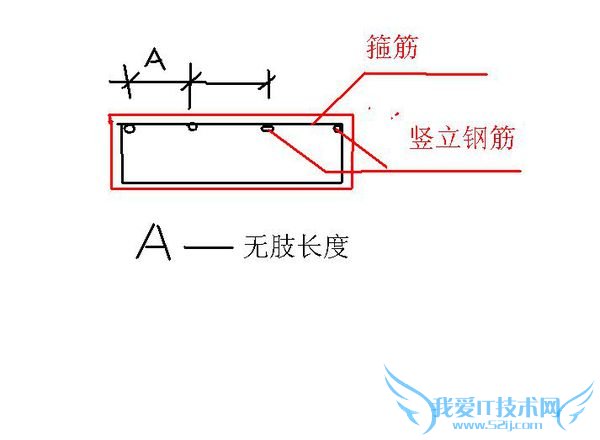

箍筋与二根相邻竖向钢筋的交叉点之间的距离.

见图.不明请HI我.一起再分析研究.这个问题出现在高规上的.历年都有人来问这个问题.明了请点击采纳.

问题3：剪力墙钢筋搭接长度的问题!条件：剪力墙竖向钢筋,三级钢直径14；C40砼；三级抗震.绑扎搭接长是?请给详细计算式及结果,

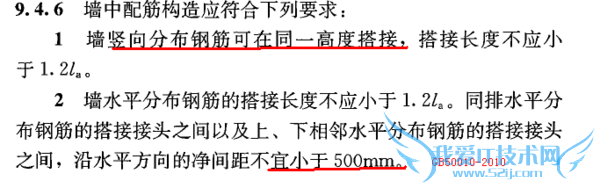

给你个规范条文,你就知道该怎么算了.

问题4：“剪力墙长度按每建筑平方米50mm的标准设计”是什么意思?

这是结构师在初步布置抗震墙时的一个大概的控制数（类似经验值）,不是规范标准.抗震墙的平面布置位置、方向、和每片墙长度及总长,少了,抗侧力不够,多了浪费.初步布置后经计算再调整.

回复 翔舟御风：小数点错了一位,导致剪力墙的合计总长度大了10倍啊!

问题5：剪力墙墙肢长度是怎么定义的?

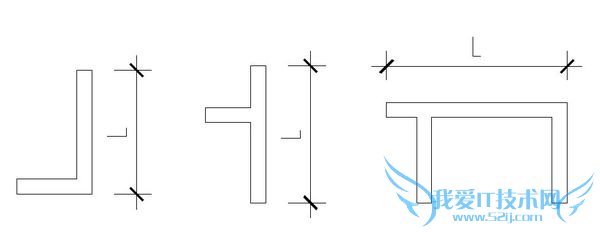

每段墙肢,都是取端头或弯折点外侧之间的距离,也就是这根墙肢的外包距离,最大距离.

判断剪力墙是否短肢时,遇到由多墙肢构成的剪力墙,指的是最长的墙肢长度.

如图：
