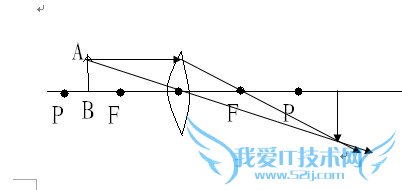

透镜焦距_...F为透镜焦点，P为透镜的二倍焦距处.请你在图中画出...[物理]

精选知识

平行于主光轴光线会聚到焦点,过光心光线传播方向不变.右侧的倒立箭头就是像.

其他类似问题

问题1：如图所示，F为凸透镜的两个焦点，A′B′为物体AB的像，则物体AB在（　　） A. 图中Ⅰ区域，比A′B′大，箭头方向向上B. 图中Ⅱ区域，比A′B′大，箭头方向向下C. 图中Ⅲ区域，比A′B′大[物理科目]

由题意知，像在一倍焦距和二倍焦距之间，根据凸透镜成像的特点，此时物体应在二倍焦距以外，且成的像是倒立缩小的实像，所以物体在图中Ⅲ区域，箭头向上．
综上所述，故选C．

问题2：（2011?嘉定区一模）凸透镜焦距为20厘米，主轴上距焦点10厘米处的物体通过透镜成的像一定是（　　）A. 正立的B. 倒立的C. 放大的D. 缩小的[物理科目]

如图所示：

凸透镜焦距f=20cm，
如果物体在焦点的左边10cm处，此时U=30cm，当2f＞U＞f，成倒立、放大的实像，
如果物体在焦点的右边10cm处，此时U=10cm，当U＜f，成正立、放大的虚像，
综上所述，在距离凸透镜焦点10cm处的物体所成的像一定是放大的．
故选C．

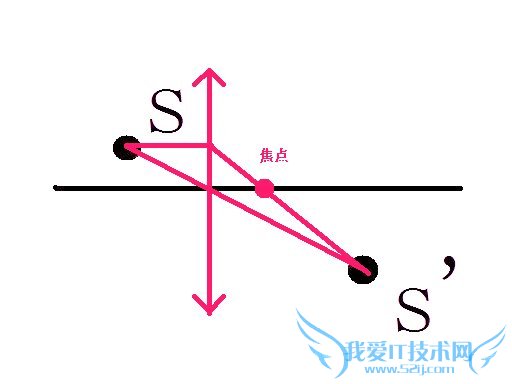

问题3：如图,S'是光源S经过透镜折射后所成的像,画出折射光线,并确定此凸透镜的焦点.[物理科目]

如图.

问题4：1.怎样确定焦点,测未知凸透镜的焦距.2.透镜对三条特殊光线的传播路线.麻烦说仔细一点[物理科目]

1、这里提供五种测定凸透镜焦距的方法,供选择参考：

（1）平行光聚焦法：

实验器材：凸透镜、白纸、刻度尺

实验方法：取出要测定焦距的凸透镜,正对着太阳光,再把一张纸放在它的另一侧,来回移动,观察光斑（亮点）的变化.调整凸透镜的位置,让光斑变得最小、最亮.用刻度尺量出光斑到凸透镜中心的距离,记录下来.再重复以上实验2次,求3次测得距离的平均值,即为此凸透镜的焦距.

（2）平行光线法：

实验器材：光具座、灯泡、凸透镜、光屏、刻度尺

实验方法：将灯泡、凸透镜、光屏三者中心放在同一高度上,来回移动灯泡和光屏,直到在透镜另一侧得到一束平行光（通常情况下,平行光束难以直接观察,可借助于比较光束所形成的光斑与透镜面的大小判断,若相等则可认定为平行光束）,则小灯泡的位置即为该凸透镜焦点的位置.用刻度尺测出小灯泡到凸透镜中心的距离,即为该凸透镜的焦距.再重复以上实验2次,求3次测得距离的平均值,即为此凸透镜的焦距.

（3）二倍焦距法：

实验器材：光具座、灯泡、凸透镜、光屏、刻度尺

实验方法：将灯泡、凸透镜、光屏三者中心放在同一高度上,来回移动灯泡和光屏,直到光屏上形成倒立的、等大的实像,用刻度尺测出灯泡或光屏到凸透镜中心的距离u或v,则f=u/2=v/2.重复以上实验2次,求3次测得距离的平均值,即为此凸透镜的焦距.

（4）十倍焦距法：

实验器材：灯泡（较远的窗）、凸透镜、白纸、刻度尺

实验方法：使较远的窗或正在发光的灯泡通过凸透镜在白纸上成清晰的像,用刻度尺测出光屏与凸透镜中心的距离就近似等于透镜的焦距.再重复以上实验2次,求3次测得距离的平均值,即为此凸透镜的焦距.

（5）焦点不成像法：

实验器材：小灯泡、凸透镜、刻度尺

实验方法：先使凸透镜与小灯泡紧靠,透过凸透镜观看灯泡里的灯丝,并逐渐增大凸透镜与灯泡之间的距离,从看得见到刚好看不见时,测出凸透镜与灯丝之间的距离即为焦距.再重复以上实验2次,求3次测得距离的平均值,即为此凸透镜的焦距.

2、凸透镜三条特殊的光线（参见下面光路图）：

a. 过光心的光线,经凸透镜后,方向不变；

b. 平行于主光轴的光线,经凸透镜后,过透镜另一侧的焦点；

c. 从凸透镜焦点发出的光线,经凸透镜后,平行于主光轴.

问题5：如图所示，F为凸透镜的两个焦点，A′B′为物体AB的像，则物体AB在（　　） A. 图中Ⅰ区域，比A′B′大，箭头方向向上B. 图中Ⅱ区域，比A′B′大，箭头方向向下C. 图中Ⅲ区域，比A′B′大[物理科目]

由题意知，像在一倍焦距和二倍焦距之间，根据凸透镜成像的特点，此时物体应在二倍焦距以外，且成的像是倒立缩小的实像，所以物体在图中Ⅲ区域，箭头向上．
综上所述，故选C．
