求等效阻抗,把电源置零,就成了两个并联后的串联

求等效电源就是求开路电压,就是求两个并联支路之间的电势差

这么简单的题,都是口算可以得到!

其他类似问题

问题1：用戴维宁定理求图电流[物理科目]

戴维宁定理是先将电路化为有源二端网络,用一个电压为等效电压的理想电压表和电阻为等效电阻的串联电路表示.

（1）移去待求电流支路,将1欧电阻的两端断开,构成线性有源二端网络；

（2）求解等效电压（本题可以用叠加法）：U=20 （伏）

（3）求等效电阻R0： R0=6//6+2//2=3+1=4 （欧）

（4） I=U/(R0+R)=20/(4+1)=4 （安）

问题2：用戴维宁定理球图中的电流I如下图,求I图没写清楚,求的是那个6欧电阻处的电流[物理科目]

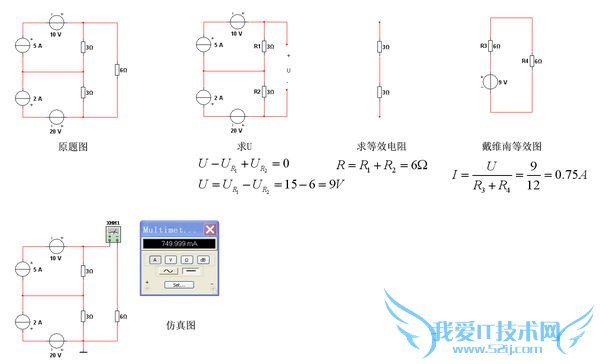

给你贴个图,解题过程如图,还有仿真结果.

问题3：电路及参数如图,用戴维宁定理求电流[数学科目]

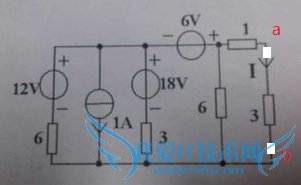

如图,求 Uab 、Rab 必须先化简电路,用电压源、电流源变换的方式化简：

12V 、6Ω ,18V、3Ω 变换成电流源形式,合并 1A 电流源：

Is = 12/6 + 18/3 - 1 = 7 A

Rs = 6 // 3 = 2 Ω

再转回电压源,合并 6V 电压源：

Us = 7 * 2 + 6 = 20 V

Rs = 2 Ω

Uab = 20 * 6 / 8

= 15 V

Rab = 2 // 6 + 1

= 2.5 Ω

I = Uab / (Rab + 3)

= 15 / 5.5

= 2.73 A

问题4：用戴维宁定理求图a,b中各电路的电流I [数学科目]

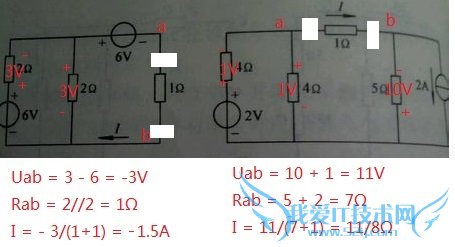

如图,只有闭合回路有电流,电阻上的电压方向与电流方向相同.

问题5：电路图如上,求U,用戴维宁定理.谢谢啦

与电流源串联、与电压源并联的电阻无意义,忽略,两电源合并,如图：

U =16 * 8 / 10 = 12.8V
