...的有源带通滤波器，求电路，参数计算方法!...

精选知识

建议好好复习滤波器的相关知识.

此带通难度较大,带宽和中心频率的比值为25%.

由于中心频率很高,一般运放很难实现.

此类带通一般由三极管及阻容元件构成低通+高通滤波器来实现.

其他类似问题

问题1：带通滤波器的带宽怎么算

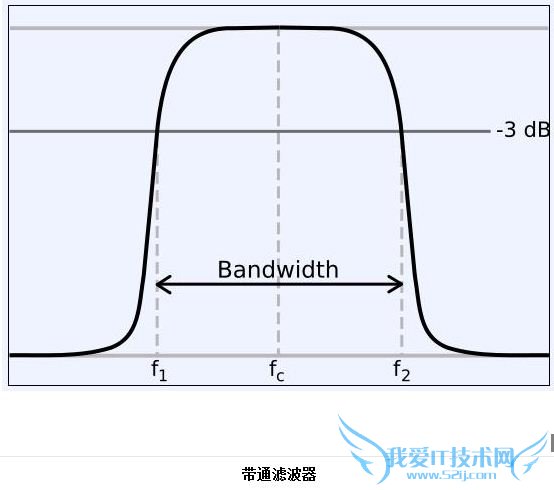

简单的讲,带宽就是上截止频率和下截止频率的差值, BW=f2-f1

问题2：滤波器3db带宽是怎么算的[数学科目]

滤波器是有损耗的（它不是放大器,所以,输出功率一定小于输入功率）.称为插入损耗.

这个损耗的大小是多少?

=20*log(Uo/Ui)

上式中,Uo是输出电压,Ui是输入电压,两者的比值取对数再乘以20,称为“分贝”,记作：dB.

若是用输出功率与输入功率比,就是下式：

损耗分贝数=10*log(Po/Pi)

Po是输出功率,Pi是输入功率.

两种方法的结果是一样的.

这个3分贝是多大呢?由log2=0.301,可知,这时的输出功率是输入功率的1/2；

而输出电压等于输入电压的0.7071倍.

问题3：dB,即带宽.一直没理解透dB这一概念,在模拟电路滤波器,及其自动控制理论中都涉及到这一概念.请指教!

dB不是带宽,而是电子与通信学科中为了减少数值的一种表示方式,比如电压放大10亿倍,用dB表示,就只有180dB,比10亿后面的那N个零要简单得多,对于小的数字表示也比较方便,比如1亿分之一,用dB表示就是-160dB.

dB的计算方法有两种,电压、电流参数,用公式：X=20lgY计算,Y就是放大倍数,下同.如果是功率参数,则是X=10lgY.

你说的那个带宽,俗称是3dB带宽,确切的术语是通频带,它的定义是对于一个放大电路或者滤波器,当幅度（或者对放大器来说就是电压增益）下降为70.7%（-3dB,-3dB=20lgY,Y=0.707）的时候,所对应的带宽,这里有两个数据,上限频率FH和下限频率FL,他们的差值就是带宽BW=FH-FL.这个波形可以在频谱仪中看到,用示波器也可以进行间接测量.

问题4：实现带通滤波器的中心频率 带宽可调有什么意义

意义不是明摆着吗,中心频率、带宽可调意味着可以灵活地选频.

问题5：什么是系统的噪声功率带宽?为什么带通滤波器的噪声功率带宽要大于半功率带宽?

通常我们认为外界进入系统,以及系统内部电路产生的噪声都是白噪声,也就是频率范围非常宽.但并不是所有噪声都会对系统产生影响,因为一般系统都是有限带宽的.噪声功率带宽就是描述多宽频带范围内的噪声会对系统造成影响.这个带宽和噪声功率谱密度相乘,就是噪声功率了
