气泡图，是散点图的变体，不同的是，散点图使用的是成组的X、Y值（二维），而气泡图使用的是成组的X、Y、Z值（三维），其Z值确定气泡的大小。下面就通过java图表工具FineReport来介绍如何制作气泡图。
前期准备工作（包括相关工具或所使用的原料等）java图表工具FineReport7.1.1大小：148.2M 适用平台：windows/linux 详细的操作方法或具体步骤
数据准备
新建工作薄，添加数据集ds1，SQL语句为select 产品名称,成本价,单价,(库存量-订购量) as 库存订购量差 from 产品 where 类别ID=2；
查询出各调味品的成本、单价、库存量与订购量的差，来制作一张气泡图监控调味品这三个维度的值，其中库存量与订购量的差确定气泡大小。
插入图表
以悬浮图表为例，点击插入>悬浮元素>插入图表，选择气泡图，点击确定。
图表数据设置

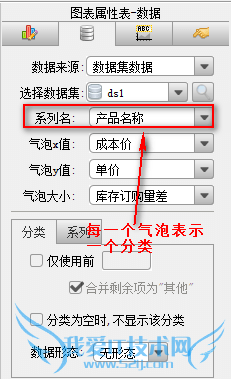

图表数据来源于数据集数据，气泡图固定有3个系列，分别表示x轴、y轴与气泡的大小，如下图：

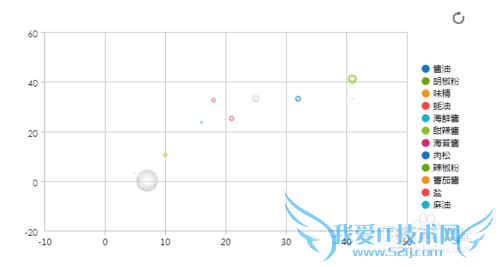

点击完成，分页预览效果如下：
可以看到，默认的气泡图不美观，看不出每个气泡代表什么，有的气泡太小看不清楚等等。我们可以调整气泡的系列样式，来实现一张精美的气泡图。
气泡图系列设置

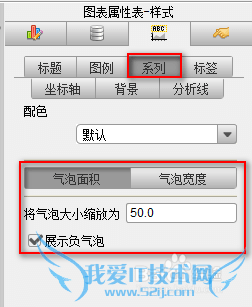

选中气泡图，点击图表属性表-样式>系列，如下图：
大小表示
即气泡图大小表示的意思，分为两种，面积或者宽度，计算单位为像素。
原理是设置将气泡大小缩放为如50，则整个气泡图中最大的气泡半径为50像素，然后根据选择的大小比较方式如选择气泡面积，则按照气泡的面积比例调整其他气泡的大小。
显示

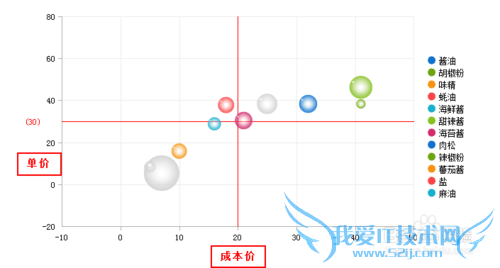

显示负气泡：若系列3（z轴）有负值的话，勾选此选项负气泡会显示成为灰色，若不勾选此选项则负气泡不会显示，如上面效果图中所示辣椒粉，番茄酱和肉松都是灰色的，即负值。
其他系列设置
其他系列设置与其他图表设置相同，如显示标签、添加警戒线等。
保存与预览
保存模板，点击分页预览即可查看效果。
