电动车维修技术培训班教材—充电器参数及原理

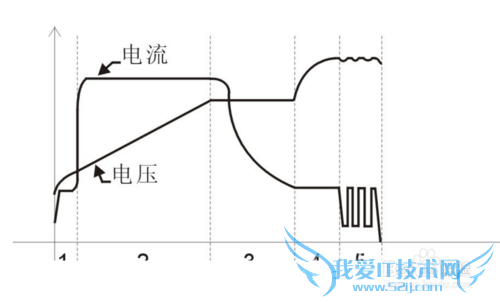

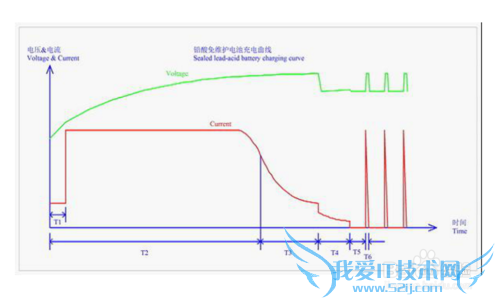

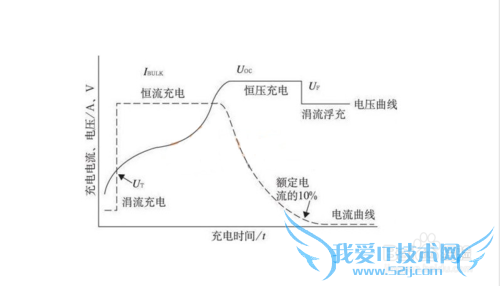

市场的充电器有两阶段和三阶段智能充电器，一般常用的是三阶段智能充电器；他的工作原理是以恒流 恒压 均衡脉冲 ，不仅延长电池的寿命 而且节能噪音小 体积小等优点！

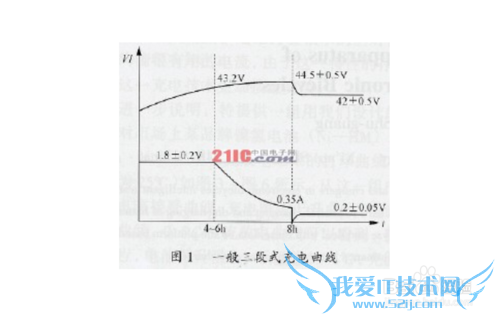

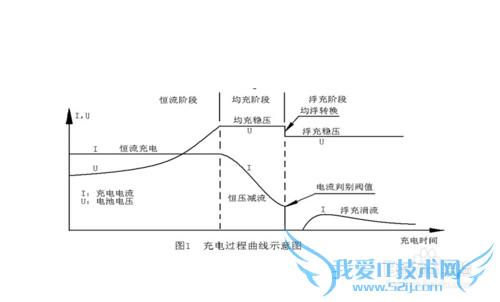

三段式充电器的四个参数

1、浮充阶段的低压值（绿灯亮）。此值高将使电池失水，容易使电池发热变形。此值低不利于电池充足电。

2、恒压阶段的高压值（红灯亮）。此值高有利于快速充足电，但容易使电池加速失水，充电后期电流下不去，同样使电池发热变形；此值低不利于电池快速充足电，有利于向浮充阶段转换。

3、恒流值 一般是充电器在额定电压下充电，能输出的最大电流值。此值高有利于快速充电。

4、转换电流。（红灯向绿灯转换的电流值 ） 此值高有利于电池寿命，不容易发热变形，但不利于电池充足电；此值低有利于充足电，但是由于较长时间高电压充电，容易使电池加速失水，使电池发热变形。

表3

常用充电器参数表（参考值 参数电压，容量 低压 (V) 高压 (V) 恒流（A） 转灯 (mA)

36v10－14Ah 41.5-42.0 夏季 43.8-44.0 夏季 1.5－2.2 300－40042.0-42.3 冬季 44.0-44.4 冬季 36v17－26Ah 41.5-42.0 夏季 43.8-44.0 夏季 2－3 400－50042.0-42.3 冬季 44.0-44.4 冬季 48v10－14Ah 55.5-56.0 夏季 58.4-59.0 夏季 1.5－2.2 300－40056.0-56.5 冬季 59.0-59.5 冬季 48v 17－24Ah 55.5-56.0 夏季 58.4-59.0 夏季 2－3 400－50056.0-56.5 冬季 59.0-59.5 冬季

由于各充电器和电池的厂家技术参数不尽相同，低压，高压和转灯电流也有不同范围的误差。有些充电器，具有温度补偿功能，夏天电压低些，冬天高些，但不能高过本表参数。

电机空转电流及整车骑行电流值

1、电机磁钢退磁，线圈局部断路，电刷磨损，或者电机部件装配有问题等，都可能造成空转电流大。空转电流大会增加电机耗电量，新电池也跑不够里程。还可能损坏控制器

2、整车骑行电流值偏大，一般是电动车使用较长一段时间后，电机耗电量增加，车架变形，轴承卡滞，前后轮不平行，轮胎充气量不足，都会使骑行电流值偏大，整车效率降低，行驶里程变短。常用电机的电流值及整车骑行电流值电机 空转电流 骑行电流 速度 (km/小时)36v 180w低速 0.3－0.5A 3--4A 20-2336V 250W低速 0.5---0.7A 4--6A 25-2748V 350W低速 0.5－ 0.7A 4--7A 28-3548V 500W以上 1.0—1.5A 9--12A 45-5024--36V 高速电机 1.0—1.5A 3--6 A 20-28

控制器限流值与欠压保护值

1、若控制器限流超过正常值，会引起启动电流过大，超过电池的极限，导致电池极板软化，寿命严重下降。而且行驶里程也短。若电流低于正常值太多，会引起启动无力，提速时间过长。电机长时间处于低效率区间，大量消耗电能，同样会引起行驶里程变短

2、欠压保护值过高，会导致电池不能完全放电，引起行驶里程变短。而欠压保护值过低，会导致电池严重过放电，加速电池的损坏。常用控制器参数表限流值（A） 欠压保护值（v）36v 180w 10－12 31--3336v 250w 15--17 31--3336v 350w 15--20 31--3348v 350w 15--25 42--4448v 500w 22以上- 42--44表中数据是使用本公司仪器，根据大量实际检测后得出的结果，由于电动车使用一段时间后，车况有不同程度下降，数据在一定范围内有偏差是正常的，但均不应该超出本表极限。
