请问下大家公路施工图纵向填挖过渡段图怎么看，以及几...

优质解答

α：弯曲角度113°5′36.57〃

R：半径22.00

T：切线长34.811

E：外距18.723

T：切线长,是指两条直线交叉点到曲线切点的距离.

E：外距,是指两条直线交叉点到曲线的垂直距离.

其他类似问题

问题1：公路施工图中平曲线要素表中各符号代表什么,具体看图

三角L：左角 三角R：右角 Lh：缓和曲线长度 T：切线长

L:曲线长 E：外矢距（即交点到曲中点的长度）

问题2：公路施工图的符号的意思hr=3.12mAr=35.7㎡ 填方路基hr=2.53Aw=44.8㎡ 挖方路基hr Ar hr Aw 含义

H是高,hr 在你这里是此桩号断面的中线高差,就是你这断面中线处的挖方或填方高差（你可以用它标的两个标高减来试试）.

A是面积,Ar或At 是此桩号断面的填方面积 ,Aw 是此桩号断面的挖方面积.

结合桩号间的间距就可算出挖、填方的体积了.

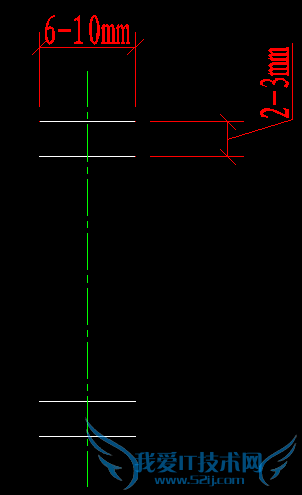

问题3：建筑施工图对称符号的详细含义就是CAD里画的那个建筑施工图对称符号,如下图：（用两组平行线表示,平行线距离2~3mm,平行线两侧长短相等,总长度为6~10mm .）平行线两侧长短相等,总长度为6~10[数学科目]

应该是这样的吧

问题4：建筑施工图符号怎么看,举几个例子,如门窗等

施工图里,多数的符号是汉语拼音的最前一个字母.如门是M,窗是C,各类符号在不同的施工图上表达的意思是不同的,建筑施工图和结构施工图上同一个字母表达的意思往往不同,注意应图而定.

问题5：施工图中的钢筋图怎么看 里面的符号分别代表什么例子：这是一个小区门禁岗亭的梁配筋KL2(1A)240×650Φ8@100/200(2)2Φ22；3Φ16G4Φ12WKL1(1)240×300Φ8@100/150(2)2Φ16；3Φ16这里面圆钢螺纹钢符号我找不到

KL2(1A)240×650表示2号框架梁,1跨1端悬挑,梁宽240mm、高650mm

Φ8@100/200(2)表示2号框架梁箍筋为Φ8的圆钢双肢箍,加密区间距为100mm、非加密区间距为200mm

2Φ22；3Φ16表示2号框架梁顶面配置2根Φ22的钢筋,底部配置3根Φ16的钢筋

G4Φ12表示2号框架梁侧面共配置4根Φ12的构造钢筋.

WKL1(1)240×300表示1号屋面框架梁,1跨,梁宽240mm、高300mm

Φ8@100/150(2)表示1号屋面框架梁箍筋为Φ8的圆钢双肢箍,加密区间距为100mm、非加密区间距为150mm

2Φ16；3Φ16表示1号屋面框架梁顶面配置2根Φ16的钢筋,底部配置3根Φ16的钢筋

求最佳答案啊
