电流表和电流互感器的接法，还有怎么选型？能不能给我...

优质解答

30A电流表配30/5A的电流互感器,60A电流表配60/5A的电流互感器,100A电流表配100/5A的电流互感器.（如果用30A电流表配60/5A的电流互感器就要在互感器上绕一圈.因为绕一圈是减半）3相电的话,随便穿过1根火线就行了.

其他类似问题

问题1：三个电流互感器三个电流表一共有几种接法怎么接

1、星接,三个电流互感器的二次首端S1分别接三个电流表,三个电流表的出线端互相短接后接电流互感器的S2端,三个互感器的三个S2端互相短接后接地.

2、单独接线,A相互感器的二次S1、S2分别接于A相电流表的两接线端.B相互感器的二次S1、S2分别接于B相电流表的两接线端.C相互感器的二次S1、S2分别接于C相电流表的两接线端.

问题2：三个电流互感器两个电流表怎么接?

可以采用两个串联,接一个电流表,可提高提高负载能力.

可以将两个并联,接一个电流表,可降低变比.

以上两种应用,限于电流互感器一次串联,也就是测量同一回路的电流.

上述应用较少.

还有就是,通过转换开关,将两个电流互感器的输出切换到一个电流表.

有一种标准应用,是采用两个电流互感器和三个电流表测量三相电流,称Vv接法.

问题3：电流互感器接电表请问电流表接300\5（倍率60）的互感器能在连接一个三相的互感器电能表吗（如果能,电能表型号该怎样选）（如果不能,互感器和电能表该怎么选）

不能,计量用的要单独接互感器.互感器选比你用电电流要大,电表就用5A的与电流互感器二次侧电流一样,

问题4：两只电流互感器如何接三块电流表

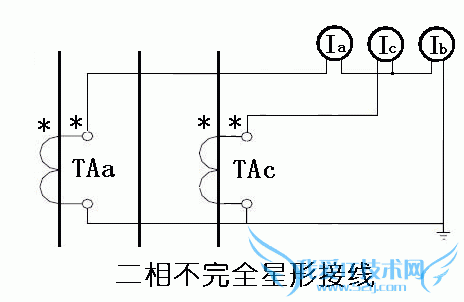

如图接线即可.

A相和C相分别接一块电流互感器,各接A相和C相电流表,从A相和C相引出的电流再接到一起,形成负（-）B相电流,当然我们测量的是交流电,方向虽然是负的,但电流表确是指向正.
