精选知识

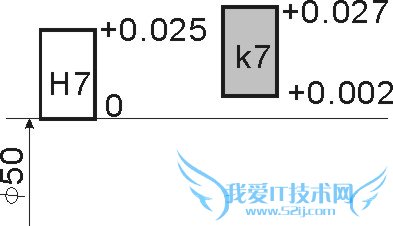

从“基孔制配合”知孔的基本偏差代号为H,孔的上偏差为+0.025,下偏差为0,孔的标准公差为0.025,可推知为7级公差,即孔的公差带代号为H7.从“孔、轴为同一公差等级”可知轴的的标准公差也为0.025,从“配合的最大间隙为+0.023mm”,可知轴的下偏差为+0.025－0.023＝+0.002,轴的上偏差为+0.002+0.025＝0.027,可推知轴的公差带代号为k7.配合为H7/k7,配合种类为过渡配合.公差带图如下：
其他类似问题
问题1：有一过盈配合,基本尺寸为Ф45mm,过盈在-0.045mm至-0.086mm范围内,采用基孔制,孔的公差是轴的公差的1.5倍,试确定孔和轴的极限偏差,并画出公差带图和配合公差带图.[数学科目]
因为采用基孔制,所以EI=0,
又因为Ymax=EI-es=0-es=-0.086,所以es=+0.086
有已知条件可知：Th=1.5Ts,即ES-EI=1.5 X（es-ei）
代入数值后可得ES=0.129-ei
代入：Ymin=ES-ei=0.129-ei-ei= -0.045
解之得：ei=+0.087
则ES=0.129-（+0.087）=+0.042
问题2：一道机械类公差题.基本尺寸为
