足球在UG中的画法

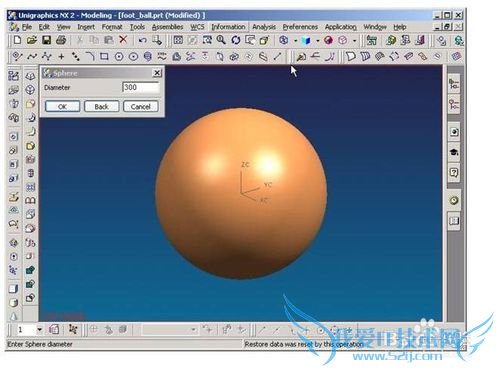

设定图层1为工作图层，在原点位置创建一个300mm球体！

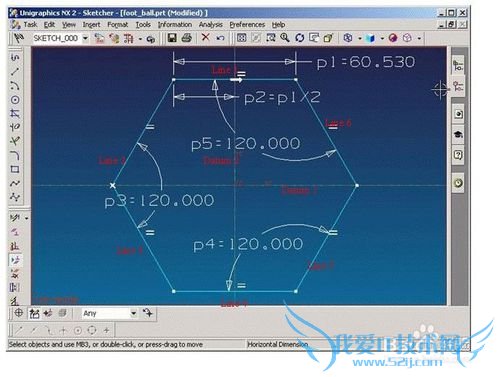

设定图层21为工作图层，在xy平面上创建一草图，约束关系是（下面有个图）

line1、line2、line3、line4、line5和ine6等长

line2的一个端点在datum1上

line1水平

line1的长度是60.53

line1的中点在datum2上，（图中的p2=p1/2）

line2与line3的夹角为120度

line4与line5的夹角为120度

line6与line1的夹角为120度

（为什么line1一定要是60.53？等一下再讨论吧！）

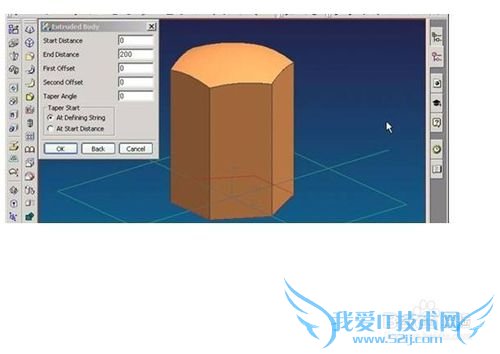

回到图层1，按+z轴方向拉伸草图200mm，并且与前面球体相交，得到如下实体

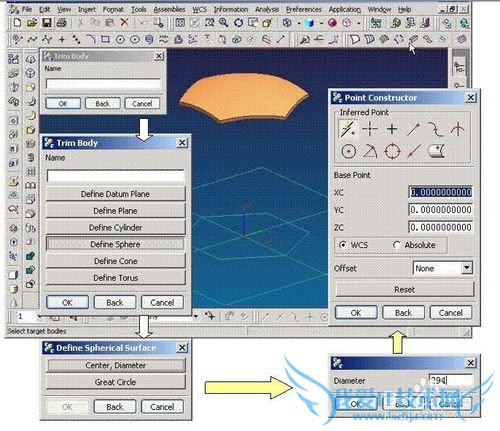

用直径为294mm的球体修剪上一步拉伸得到的实体

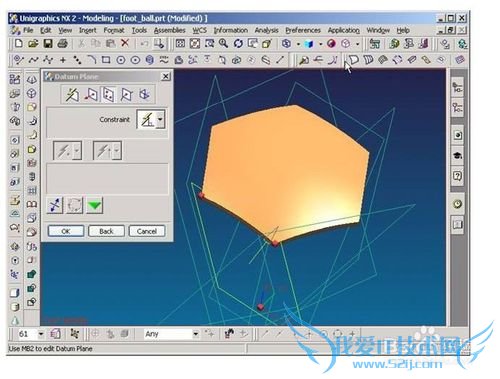

设定图层61为工作图层，建立基准平面，建立的方式为通过三点，即实体顶面的一条边的两个端点和坐标原点（nx2.0要先在原点位置创建一个点，然后捕捉到这个已存点），每一条边都创建一个基准平面，那么一共有6个基准平面，

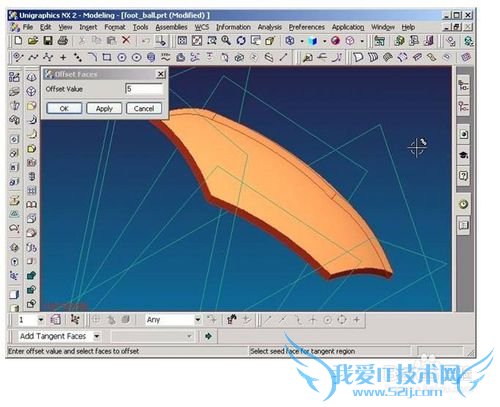

偏移实体的六个侧面5mm，这是为加大实体

由于刚才的偏移面使实体加大了，那么现在利用六个基准平面来把实体超出基准平面的部分修剪掉，不要以要这样很无聊，这还是有作用的，是为了得到一规则的实体。

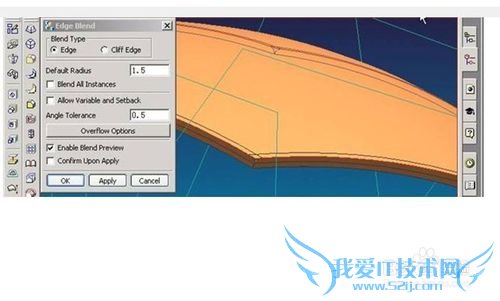

倒圆角

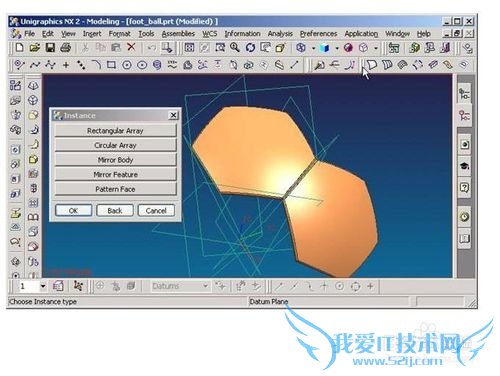

接下来我们只要不停地镜像实体就就行了，仔细研究一下足球的每一六边形的位置分布，你就会发现它们都是相互对称的，五边形也是，所以剩下所有的六边形只要镜像就可以了。

这是成功的第一步，基准平面就是修剪时用的。

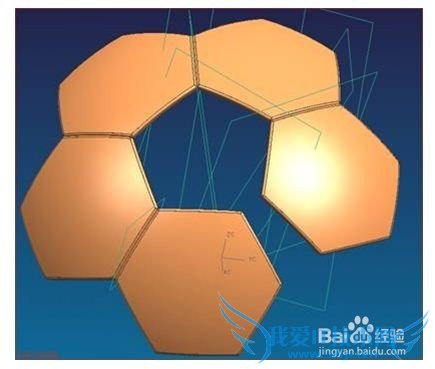

当然在中间过程中我们还是建立更多的基准平面，这些基准平面就用实体的侧面就可以建立，到了我镜像出第五个实体的时候，有可能你得到是如下结果

或者说是下面这样

还记得前面我的提问吗？为什么line1的长度要是60.53mm，我也关系到我们一开始创建球体的大小，我们现在用的是300mm，如果这两个数据你都按我的建议确定了，那就不会有上面两个错误。

60.53是我不断试验的结果，当然还有更好的数值，不断试验是一个笨方法，所以我很想问大家有没有公式计算出这个结果？（这超出我的数学能力）

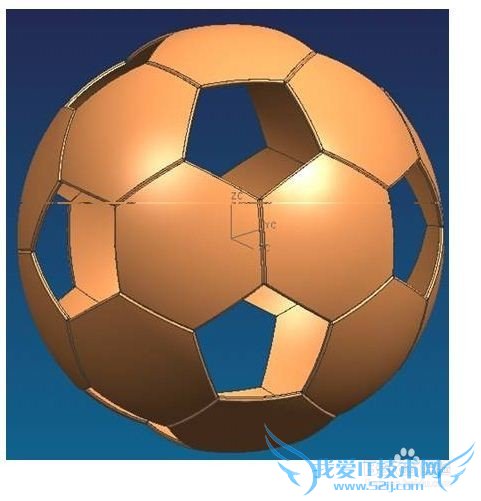

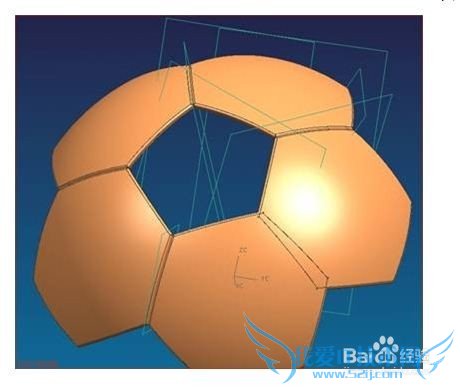

很快足球的六边形就全出来了，你到了这里吗？

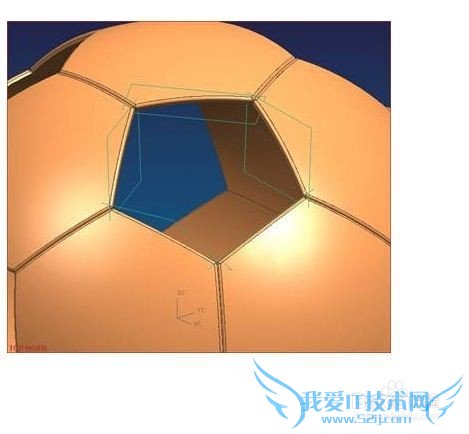

再建立基准平面，在哪一个五边形空档都可以。

再创建一同样大小的球体。

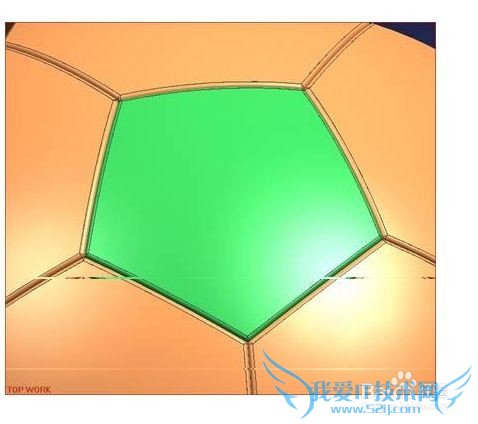

修剪并倒圆角后就是你想要那块了，开心吧？

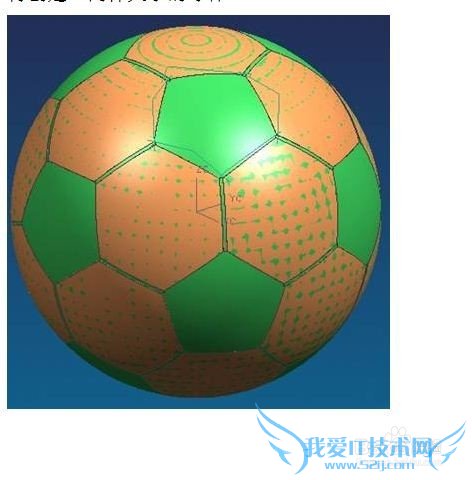

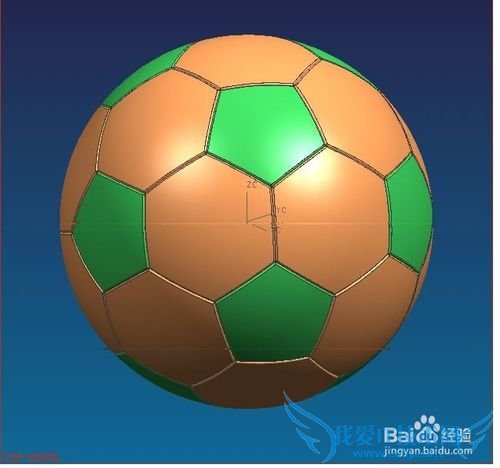

镜像好五边形，你的足球就出来了！
