机械设计减速器图纸_解决机械设计基础轴系图的改错问题，图示为某斜齿齿轮...[数学]

精选知识

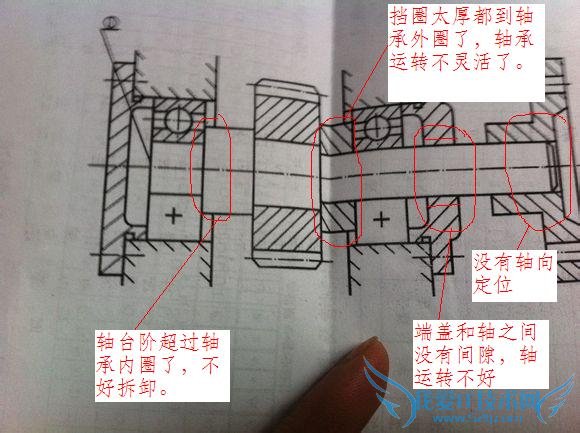

1、二个轴承安放错误

2、右面轴承档太长,轴承本身也有倒角.

3、右轴承左边没有定位.

4、齿轮与轴的接触面有错,轴的接触面长度应短与齿面宽.

5、左边油封盖没有油封.

6、左端出轴开键过长.

7、轴承、挡圈与油封之间没有明确的公差分类,三者公差都是不一样的.

8、轴承挡圈台阶过大.

上虞东星专于减速电机.

其他类似问题

问题1：机械设计基础改错题[生物科目]

上图错的离谱.

1.轴向定位：右端轴承至相关轴肩（两边）、带轮的轴向定位（轴肩?紧定螺钉?）；

2.装配结构：下面图中齿轮无法装配,应采用上面的结构；

3.键的问题：a）上面图中键位置都在需要传递扭矩的地方,但齿轮处的长度如无特别原因应小于齿轮宽度且包容在齿轮宽度范围内；b）设计时,轴上的多个键槽通常应在同一圆周角度上；c）下面图中的键在同一圆周角度上,但右边的键不在该待的位置；

4.轴承组合：如采用图中结构,左边轴承应反向.

问题2：机械设计基础改错图题能把具体的位置标注上么,/>至少是5处错误,[数学科目]

都在上边,自己看吧.

问题3：机械设计轴系图改错求大神改下详细点,附正确的图,共有8出错误,

恕我眼拙,只看出三个：

中间轴的键太长,不应出轴的范围.

装中间轮的台太长,不能保证套能紧压中间轮（参照端部轮的安装）.

开口轴端盖和轴之间应该有密封,这里是动静配合.

另外端部轮的锥型孔是干什么的不清楚,感觉不应该有这样的形式.

问题4：机械设计基础 轴系中的结构错误 求两个图的错误 小标号 并注明错误每个 至少8个错误

上图,角接触球轴承安装方向反了,下图角接触球轴承安装的方向是正确的.

下图,齿轮与左侧轴承内圈缺少轴向定位套,上图齿轮有与左侧齿轮内圈的定位套是正确的,

问题5：轴系改错

（1）轴上零件的轴向或周向无定位.

（2）轴上零件装不上,如轴的直径中间小,两头大；或拆不下,如安装轴承处的轴肩比轴承内圈高.

（3）相邻两段轴径相差过大.

（4）缺少越程槽、退刀槽等.

主要是前两相.
