首先,建立装配体时装入的第一个零件设计时的方向(选前视时看到的面)一定要和你预想的一直,因为这个零件是装配体中固定不动的,这样出图时就可以保证视图方向和设计方向一致.
或者在工程图中不要插入标准三视图,用模型视图,可以选当前视图(任意位置),也可以随便选上视、左视等,然后用投影视图得到需要的其他视图.
当然最好养成传统的好习惯,在开始设计的第一步先选好画草图的方向,不要打开窗口就开始画图.根据根据零件工作时的位置状态确定视图方向,然后在前视、上视或右视基准面上开始草图.这样完成后单击等轴测视图就可以看到零件在工作状态下的形状.
其他类似问题
问题1:solidworks 工程图视图,除了默认的几种视图方位,有没有和Proe一样的可以自定义放置方向的方法.
sw 在工程图里面调整视图比较不方便的!但是也完全能满足要求的!
1,如楼上所说 调整视图角度 在工程图里面生成当前视图!(这样比较麻烦 单一)

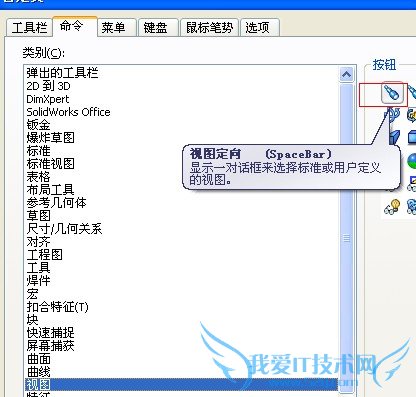

2,在三维图里面 调整好视图的角度 然后用视图定向命令(图) 生成新的视图方向 能灵活的在工程图中运用!
3,其它办法!

问题2:Solidworks的装配图的视图不正怎么改?就是选择上视,还是右视,3D图总是斜的,怎么修改?
你可以点击需要正视显示的其中的某一平面,该平面加亮后,在键盘字母区按“ctrl+8”,系统以该平面自动摆正.再用“shift+箭头键”调整到正确的视图,随之按空格键会弹出“视图定向”对话框,在其中点选某一视图名称后再点击顶部倒数第二个“更新标准视图”图标即告成功.
问题3:SolidWorks 视图方向标注这个图是CAD截图 我想在SolidWorks工程图中也做方向 希望高手指点.追加高分我的目的是那个"A"和“箭头”
直接“注释”工具栏选“注释”就行,我记得带箭头的,如果没箭头选个对象就ok了,再删除对象或移动
问题4:solidworks怎么旋转工程图视图真么让主视图中的孔和中心线对齐以方便右视图队孔的尺寸标注
一
右键单击主视图---缩放/平移/旋转(第二行)----旋转视图(右箭头)----弹出对话框--输入角度值---OK
二
右视图用旋转剖视图.
先划穿过圆心的斜线以及一小段坚的直线---选择那两段线---视图布局(左上角)----旋转剖面视图(剖面视图图标下面)---拉到空白地方点击确定.右键剖视图---视图对齐---解除对齐关系---拉到适当位置--OK
问题5:solidworks组装图中怎么使零件按指定方向移动
一般是要先添加一个或两个装配关系,约束零件的其他自由度,然后才能拖动零件沿一个方向运动或者转动,
凭空拖动的话很可能就拖到很远很远的地方,所以最好先把零件的一两个面与其他零件配合,使其不能完全自由的活动,然后再向要求的方向移动.
如果我没说明白可以百度hi我.
