【干货】变频空调工作原理图解

变频空调作为一种更高效更节能的空调类型，已经在我们的日常生活中得到了普及，虽然价格相比于一般的定频空调贵一些，但是在使用效率上更加适合家庭使用，今天就给大家说说变频空调的工作原理图解

操作前的准备

　一、变频空调制冷系统的原理 ：热力学的一些基本知识

表征气体状态参数的三个物理量：温度/压力/比体积

1.温度：摄氏温标℃ 华氏温标℉ 热力学温标K 换算关系：华氏=9/5 t+32 k=273.15+t

2.压力： Pa 1Pa=1N/M2 1MPa=106 Pa=10kgf/cm2 P=Pb+ Pg (大气压Pb ;表压力Pg )

3.比体积：V=v/m3 (单位质量的物质所占体积)

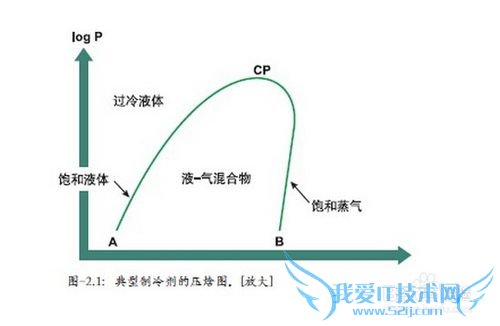

4.焓：物质所含内能与物质所作推挤功之和，是计算空调换热的常用物理量。空调制冷剂在一个循环系统中，通常包含着温度、压力，以及体积的变换，通过计算这些变化量，可以得出空调的制冷能力

二、实验室常用的测试空调制冷量的方法

1.焓差法量热计通过测量空调室内机进风和出风口的温度差，计算出单位时间内交换的热量。

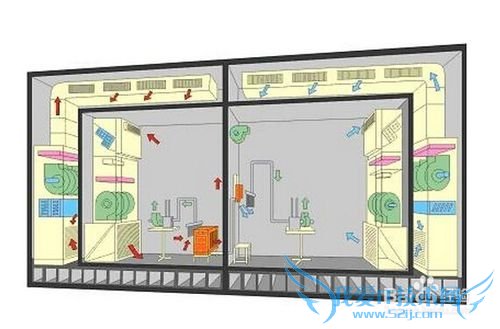

2.热平衡法量热计内机不装风口，通过分别测量室内侧，室外侧达到平衡时的热量，计算出整机的冷量。室内外侧是通过水系统循环计算平衡时的热量。

三、热力学定律

热力学第一定律：即能量守恒定律，在一定条件下，热能与机械能可以相互转化，转化后的能量总和不变。热力学第二定律：要使热量从低温物体间接地传给高温物体，必须消耗一定能量进行补偿

热力学第一定律揭示能量守恒的原理，是一切换热计算的基础，作用同万有引力定律热力学第二定律为空调的设计开发提供了理论的基础。

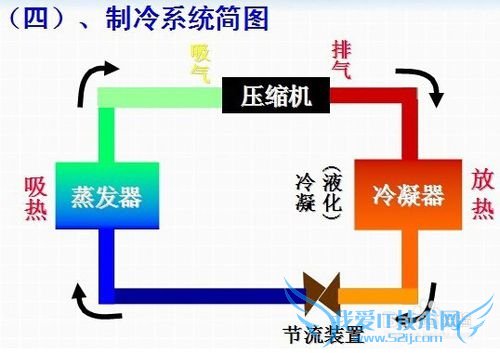

四、制冷系统简图

气化：气化是液体变化为气体时的吸热过程，如工质在蒸发器内所发生的过程。

压缩：制冷剂工质在压缩机中发生了多变的压缩过程，但是因为工质状态变化在很短时间内完成，故在理论上计算可以看作近似的绝热可逆等熵压缩过程。

冷凝：工质在冷凝器内所作的等压放热过程。

节流：制冷工质通过节流机构，流动阻力极大，使工质压力从高压变为低压，其中有一部分液体还达到了该压力下的饱和温度而沸腾。可将节流过程近似看作等焓过程。家用机主要节流元器件是毛细管和电子膨胀阀。

用户类似问题：

问题1：变频空调工作原理

我们知道传统常规空调是直接更具温度控制让压缩机运转或者停止来维持室内的温度范围。变频空调由于可以根据温度控制指令，利用变频电源频率让压缩机在800-7800转/分范围内变化，从而调节氟利昂这种空调的冷媒流量来调节室内温度范围。下面我们详... >>详细

问题2：变频空调的工作原理是什么

1.变频空调中都装有变频器，国内规定的电压220V，频率50Hz的电流经整流滤波后得到310V左右的直流电。 2.此直流电经过逆变后，就可以得到用以控制压缩机运转的变频电源，这就能将50赫兹的电网频率转变为30-130赫兹。 3.变频空调就是一种使用变频... >>详细

问题3：变频空调是怎么个工作原理啊？

变频空调的压缩机由变频电机拖动，电源变频器输出频率变化的交流电给电动机，使电动机的转速可以根据室内制冷量的需要而连续变化，最终压缩机的制冷量达到连续变化的自动控制。为了配合制冷量的连续变化，制冷系统中采用了电子膨胀阀，由脉冲电... >>详细

问题4：变频空调的工作原理是什么

变频空调工作原理的核心是制冷和制热原理，制冷和制热基于气体冷媒（如：氟利昂、无氟环保冷媒）变为液体冷媒时要排出热量和液体冷媒变为气体冷媒时要吸收热量的原理。 图1为变频空调工作原理，电网的定频电能经变频器输出变频电能，变频电能驱... >>详细

问题5：变频空调通讯电路具体工作原理及过程

>>详细
